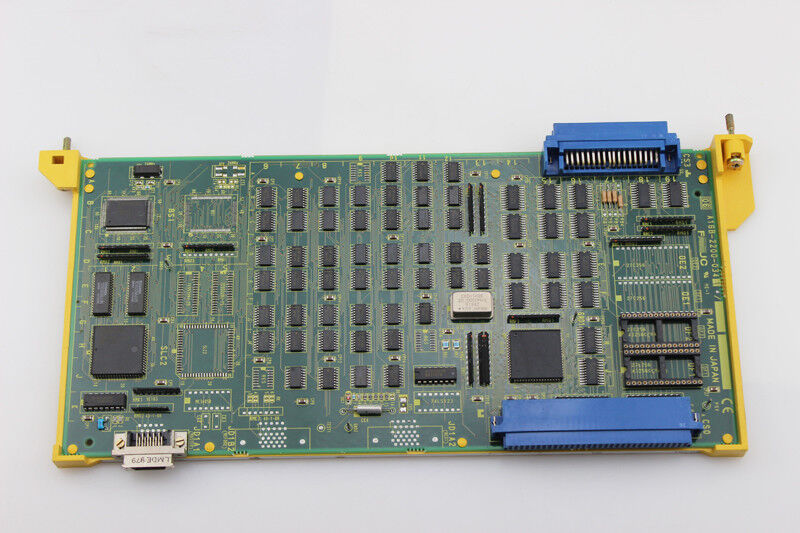

A16B-2200-0341 Fanuc A16B-22OO-O341 ПХБ, испытанные в хорошем состоянии

А16Б-2200-0341 | FANUC PMC-M Link I/O ROM Master PCB — ЧПУ серии 0-C / Робототехнические системы / Выполнение лестничной программы / Канал ввода-вывода

PMC-M — программируемый контроллер станка для серии 0-C

В архитектуре ЧПУ FANUC серии 0-C PMC (программируемый контроллер станка) выполняет логику последовательности операций станка — лестничную программу, которая управляет всеми функциями станка, помимо движения резки. СОЖ, гидравлика, устройства смены инструмента, дверные блокировки, реакция панели оператора — все управляется ступеньками лестницы PMC.

Обозначение «PMC-M» идентифицирует конкретную модель PMC, установленную в системах серии 0-C. A16B-2200-0341 — это главная плата ПЗУ для PMC-M — печатная плата, которая содержит программную память (ПЗУ) PMC и служит мастером канала ввода-вывода.

Основная информация о продукте

Варианты ревизии — ПМК-М и ПМК-М2.

A16B-2200-0341 существует в нескольких аппаратных версиях с разными обозначениями приложений:

/04B (ПМЦ-М):Стандартная конфигурация PMC-M для станков с ЧПУ серии 0-C. PMC-M обеспечивает выполнение базовой лестничной программы и ведущую функцию I/O Link для станочного интерфейса ЧПУ.

/09A (плата ввода-вывода ПЗУ робота PMC-M2):Более поздняя версия, подтвержденная Next Day Automation для роботизированных приложений. Обозначение «M2» указывает на расширенный уровень возможностей PMC-M. Этот вариант обслуживает контроллеры роботов FANUC, которые используют архитектуру PMC-M для управления последовательностью и связи по каналу ввода-вывода.

Сценарии применения

Ошибка платы PMC ЧПУ серии 0-C:ЧПУ FANUC серии 0-C выдает сигналы тревоги PMC — последовательности станков перестают отвечать, связь по каналу ввода-вывода прерывается. В качестве неисправности определяется A16B-2200-0341. Замена восстанавливает работу релейной схемы PMC и связь по каналу ввода-вывода.

Обслуживание платы робота PMC-M2:Контроллеру робота FANUC, использующему архитектуру PMC-M2, требуется A16B-2200-0341/09A для платы управления последовательностью. Версия /09A специально указывается перед поиском.

Часто задаваемые вопросы

Вопрос 1: В чем разница между PMC-M (/04B) и PMC-M2 (/09A) на A16B-2200-0341?

Версия /04B является стандартной конфигурацией PMC-M для приложений ЧПУ серии 0-C. /09A — это вариант PMC-M2 — расширенный уровень возможностей PMC, подтвержденный Next Day Automation для применения в роботах. Обозначение «M2» указывает на более высокую пропускную способность программы или расширенный набор команд по сравнению с базовым PMC-M. Всегда проверяйте установленную версию на этикетке платы, прежде чем искать замену.

Вопрос 2: Требуется ли замена A16B-2200-0341 перезагрузки программы релейной схемы PMC?

A16B-2200-0341 содержит ПЗУ (постоянное запоминающее устройство) — системное программное обеспечение PMC и, возможно, содержимое лестничной программы для конкретной машины хранится на этой плате. Замена платы пустым ПЗУ или ПЗУ с другим содержимым означает, что логику последовательности PMC машины необходимо перезагрузить из резервной копии. Всегда сохраняйте резервную копию программы релейной схемы PMC перед любым обслуживанием платы PMC.

В3: Какие системы ЧПУ используют PMC-M с A16B-2200-0341?

Fanuc-controller.com подтверждает A16B-2200-0341 «особенно для контроллеров серии 0-C». Поколение серии 0-C (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF) использовало архитектуру PMC-M для управления последовательностью машин. Компания DNC Electronics включила эту плату в категорию плат ввода-вывода вместе с другими платами эпохи Series 0.

Вопрос 4: Является ли A16B-2200-0341 предназначенным для собственных систем ЧПУ FANUC или он также может обслуживать станки сторонних производителей?

A16B-2200-0341 обслуживает системы ЧПУ FANUC серии 0-C, установленные на станках любого производителя станков, использующих это поколение ЧПУ, включая японских, немецких, корейских, итальянских и тайваньских станкостроителей, которые указали FANUC 0-C в качестве своей платформы ЧПУ. Плата зависит от поколения ЧПУ, а не от производителя станков.

Вопрос 5: Что на практике означает функция «Master I/O Link» для машины?

Канал ввода-вывода — это последовательная шина FANUC, соединяющая PMC со всеми внешними устройствами ввода-вывода — переключателями и индикаторами на панели оператора, блоками ввода-вывода на корпусе машины и силовыми магнитными платами ввода-вывода. A16B-2200-0341 в качестве ведущего означает, что все 96 или 104 входных сигнала машины и 56 или 72 выходных сигнала проходят через эту плату. Когда эта плата выходит из строя, PMC теряет доступ ко всем машинам ввода-вывода — никакие функции машины не могут выполняться.
