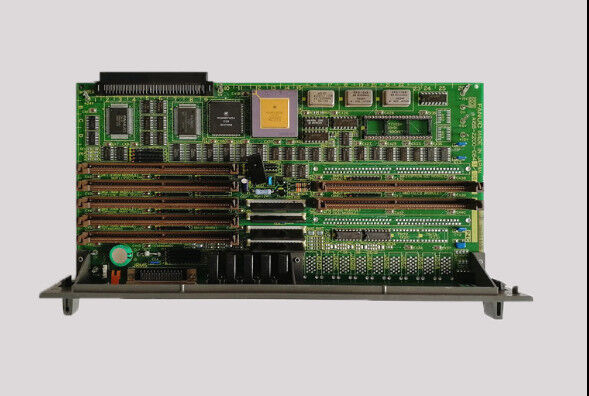

Fanuc A16B-2202-0850 Контрольная панель PCB A16B22020850/02A

А16Б-2202-0850 | 6-осевая плата ЦП FANUC Option-2 — 7 слотов для подключения / расширение серии 16/18 осей / архитектура суб-ЦП

Вариант 2 — увеличение количества осей за пределы базовой платы

В аппаратной архитектуре ЧПУ FANUC серии 16/18 основная плата ЦП обрабатывает количество базовых осей — обычно 4 оси в стандартной конфигурации. Когда станку требуется больше осей, плата суб-ЦП Option-2 расширяет систему за пределы этого базового предела.

A16B-2202-0850 — это 6-осевой вариант платы Option-2 — выделенный суб-ЦП, который берет на себя ответственность за обработку сервоосей для дополнительных осей, помимо тех, которые обрабатываются основной платой ЦП.

Эта архитектура постоянно присутствует во всей линейке продуктов FANUC с ЧПУ той эпохи:

A16B-2203-0031 (ВАРИАНТ-2, 2 ОСИ):Описанный в другом месте этого сеанса — 2-осевой субпроцессор расширения для приложений Series 16/18.

A16B-2203-0033 (ОПЦИЯ-2 СУБ-ЦП с суб-ЦП):Дополнительная плата более высокой производительности со встроенным субпроцессором также подтверждена на этом сеансе.

A16B-2202-0850 (6-ОСЕВОЙ ВАРИАНТ-2):Вариант расширения с 6 осями — для станков, которым требуется до 6 сервоосей, координируемых через эту дополнительную плату.

Основная информация о продукте

6-осевое ЧПУ — применение станков

Зачем машине нужно 6 осей на плате Варианта-2? Количество осей отражает механическую сложность станка:

5-осевые обрабатывающие центры с индексатором:X, Y, Z — базовые оси; A, B (поворотные оси), а также 6-я ось инструментального магазина или индексатор палет требуют сервоуправления.

Многоревольверные токарные центры:Z, X, C (главный шпиндель), Y (дополнительное фрезерование), вторая револьверная головка Оси Z2 и X2 — всего шесть сервоосей для сложного токарно-фрезерного центра.

Передача машинных ячеек:В гибком передаточном станке несколько независимых сервоосей позиционируют детали посредством последовательных операций — 6-осевой счетчик охватывает весь комплект станции.

Сценарии применения

Неисправность платы расширения 6-осевого обрабатывающего центра серии 18-B:5-осевой обрабатывающий центр FANUC серии 18-B с дополнительной осью B выдает сигналы тревоги на осях расширения. В качестве неисправности определяется A16B-2202-0850. При замене восстанавливаются все 6 осей, управляемые дополнительной платой.

Техническое обслуживание многокоординатного токарных станков серии 16-B:Сложный токарный центр с ЧПУ с двумя револьверными головками и осью C требует замены субпроцессора Варианта 2. Шестиосевые возможности A16B-2202-0850 охватывают весь расширенный набор осей.

Часто задаваемые вопросы

Вопрос 1. Каково максимальное общее количество осей при добавлении A16B-2202-0850 в систему серии 16/18?

Основная плата ЦП Series 16/18 поддерживает базовое количество осей (обычно 4 с базовой основной платой). Добавление A16B-2202-0850 с 6 осями на дополнительную плату обеспечивает объединенное количество осей системы. Точная сумма зависит от конкретной модели Series 16/18, версии программного обеспечения и других конфигураций дополнительных опций. В документации по аппаратному обеспечению модели FANUC серии 16/18 указано максимальное поддерживаемое количество осей для каждой комбинации основной платы и дополнительных устройств.

Вопрос 2: Требуются ли для A16B-2202-0850 соответствующие дополнительные платы в 7 слотах для 6-осевой работы?

Да. Плата A16B-2202-0850 предоставляет физические слоты и инфраструктуру ЦП, но карты сервоинтерфейса, модули памяти FROM/SRAM и коммуникационные платы, заполняющие эти 7 слотов, должны быть правильно установлены и настроены для функционирования 6-осевого режима. В соответствующем руководстве по подключению аппаратного обеспечения FANUC серии 16/18 документирована необходимая конфигурация карты для 6-осевой установки.

В3: Требуется ли замена A16B-2202-0850 повторного ввода в эксплуатацию осей расширения?

Параметры ЧПУ для всех осей, включая те, которые обрабатываются A16B-2202-0850, хранятся в основной SRAM ЧПУ. Замена дополнительной платы с сохранением всех данных параметров означает, что параметры оси расширения автоматически применяются повторно при запуске. Если данные SRAM также были утеряны, параметры оси расширения необходимо повторно ввести из резервной копии, прежде чем станок сможет запуститься.

Вопрос 4: Какие коды сигналов тревоги указывают на неисправность A16B-2202-0850?

Сигналы тревоги, характерные для осей расширения (сигналы тревоги по осям 5, 6 или выше, в зависимости от конфигурации нумерации осей), ошибки связи, указывающие на дополнительный слот, или сбой всех осей расширения одновременно, в то время как базовые оси продолжают работать нормально, — все это указывает на то, что неисправностью может быть A16B-2202-0850. Подтвердите, проверив, распространяется ли неисправность на оси, назначенные этой дополнительной плате, а не на основной плате ЦП.
