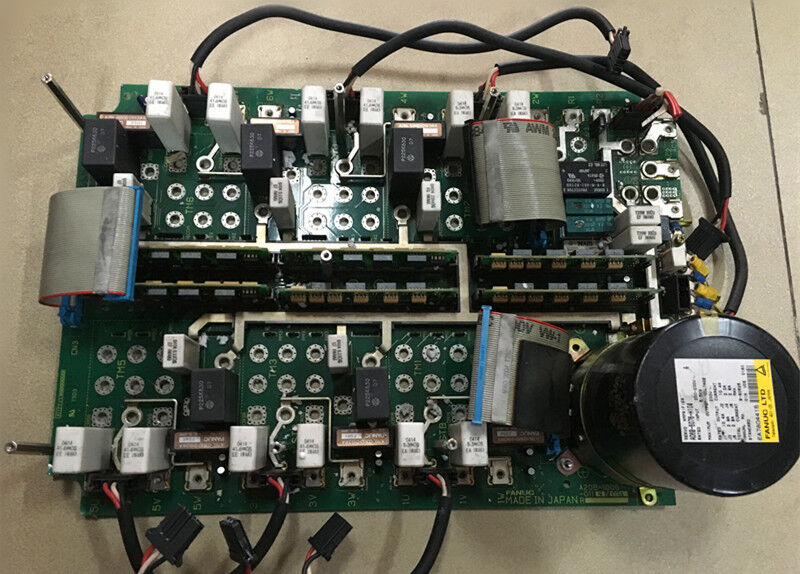

Новая оригинальная плата FANUC PCB A20B-1006-0110 A20B10060110

ФАНУК A20B-1006-0110 | Базовая плата питания сервоусилителя — серия A06B-6076 Robot Drive / Ред. /03A

Силовая основа привода робота A06B-6076

A20B-1006-0110 является базовой платой (платой питания) в модулях сервоусилителей серии FANUC A06B-6076, используемых в поколениях контроллеров роботов RJ и R-J2. Внутри усилителя A06B-6076 аппаратное обеспечение разделено на две основные платы: верхнюю плату (A16B-2100-0110), которая управляет интерфейсом обработки и управления сервокомандами, и базовую плату (A20B-1006-0110), которая управляет интерфейсом силового каскада — схемами управления затворами, измерением тока, соединениями шины постоянного тока и физическим монтажом дочерних модулей, которые настраивают функцию оси усилителя.

A20B-1006-0110 является хостом для дочерних модулей A20B-2902-0550. Эти небольшие сменные карты содержат схему функции привода для конкретной оси, которая находится между шиной основной платы и силовыми транзисторами. Базовая плата без дочерних модулей является механически и электрически неполной — для полноценной работы усилителя требуется совместная работа базовой платы, ее дочерних модулей и верхней платы.

Неисправность привода робота, которая проявляется в виде аварийного сигнала силовой ступени (перегрузка по току, неисправность транзистора, замыкание фазы) во время работы двигателя, а не в точках холостого хода или запуска на основной плате или ее дочерних модулях как вероятном месте неисправности. Верхняя плата является наиболее вероятной подозреваемой, когда сигналы тревоги связи или сбои инициализации возникают при запуске до подачи команды на движение.

Ключевые характеристики

Основная плата + дочерние модули — блок или компонент?

Базовая плата A20B-1006-0110 часто выставляется на продажу и продается с уже установленными дочерними модулями A20B-2902-0550 — фактически как полная сборка нижней части усилителя A06B-6076. При поиске на вторичном рынке подтвердите, включены ли в список дочерние модули или поставляется только пустая базовая плата. Дочерние модули необходимы для работы усилителя и являются компонентами, которые с наибольшей вероятностью выходят из строя в силовом каскаде привода.

Часто задаваемые вопросы

В1: В чем разница между базовой платой A20B-1006-0110 и верхней платой A16B-2100-0110?

На базовой плате A20B-1006-0110 размещены функции силового каскада — сигналы управления затвором, измерение тока, монтаж дочернего модуля и интерфейс шины постоянного тока. Верхняя плата A16B-2100-0110 выполняет функции сервоуправления — получение команд движения от контроллера робота и замыкание контура обратной связи сервопривода. Оба необходимы для функционального усилителя A06B-6076. Их можно найти и заменить независимо; перед заказом подтвердите, какая плата является источником неисправности.

Вопрос 2: Какие поколения контроллеров роботов используют сервоусилитель A06B-6076 с этой базовой платой?

Сервоусилители серии A06B-6076 использовались в контроллерах роботов серий FANUC RJ и R-J2 — поколениях контроллеров роботов, которые предшествовали сериям R-J3 и R-30i. Машины с контроллерами RJ и R-J2, которые до сих пор работают в производственных средах, зависят от вторичного рынка компонентов платы привода A06B-6076, включая A20B-1006-0110.

Вопрос 3. Являются ли дочерние модули (A20B-2902-0550) взаимозаменяемыми для разных вариантов привода A06B-6076?

Дочерние модули A20B-2902-0550 представляют собой компоненты привода для конкретной оси на основной плате. В A06B-6076-H101 (одноосный) базовая плата содержит определенное количество модулей определенной конфигурации; многоосный вариант (H102, H103) несет больше. Прежде чем искать сменные узлы базовой платы, подтвердите конфигурацию дочернего модуля конкретного варианта A06B-6076, установленного в роботе.

В4: Можно ли отремонтировать базовую плату A20B-1006-0110?

Ремонт на уровне платы доступен через специализированные службы ремонта приводов роботов FANUC. К типичным точкам отказа относятся контакты дочернего модуля, микросхемы привода затвора, схемы измерения тока и компоненты защиты на интерфейсе шины постоянного тока. Ремонтные центры, оснащенные испытательным оборудованием A06B-6076, могут перед возвратом проверить отремонтированную базовую плату в реальных условиях нагрузки двигателя.

Вопрос 5: Откуда поступает A20B-1006-0110 после прекращения производства?

Через рынок послепродажного обслуживания роботизированных приводов FANUC — специалисты по запчастям для роботов RJ/R-J2, центры ремонта приводов FANUC и проверенные дополнительные поставщики. Подтвердите версию /03A на этикетке установленной платы. Запросите подтверждение того, что дочерние модули A20B-2902-0550 включены в комплект поставки и что вся сборка прошла функциональные испытания перед приемкой использованного или отремонтированного устройства.
