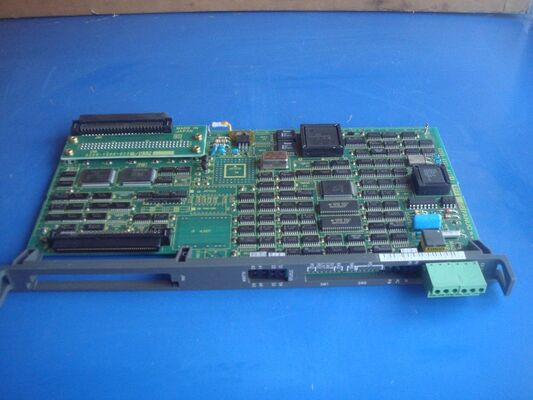

Новый оригинальный FANUC A20B-8001-0121/04B ПРОЦЕССОР ПЛАТЫ ПК W/ A20B-1006-0220/01A

А20Б-8001-0121/04Б | Плата контроллера робота FANUC R-J2 AB RIO — версия /04B / A05B-2368-B002 / Плата интерфейса ввода-вывода робота

FANUC R-J2 — контроллер робота, из которого взята эта плата

Система FANUC R-J2 (обозначение для заказа A05B-2368-B002) — это контроллер робота поколения FANUC R-J2 — серия контроллеров, разработанная для промышленных роботов FANUC с широким спектром полезной нагрузки и конфигураций. R-J2 пришел на смену более ранней серии RJ и широко использовался в автомобилестроении, общем производстве и погрузочно-разгрузочных работах.

A20B-8001-0121/04B изначально был установлен в контроллере этого конкретного типа. Подтвержденный серийный номер контроллера (E98201519) и тип оборудования (A05B-2368-B002) обеспечивают полную прослеживаемость этой платы вплоть до ее первоначальной установки, что важно при поиске сменных плат для установленной системы R-J2.

Основная информация о продукте

Редакция /04B — Идентификатор поколения оборудования

Номера деталей плат FANUC имеют суффиксы ревизий, обозначающие итерации аппаратного обеспечения в рамках одной и той же функциональной спецификации. Суффикс версии /04B указывает на конкретное поколение аппаратного обеспечения платы A20B-8001-0121 — с небольшими обновлениями компонентов или изменениями компоновки печатной платы по сравнению с более ранними версиями, такими как /01A, /02A или /03A.

При поиске замены неисправной платы A20B-8001-0121 у контроллера R-J2 сопоставление номера версии (/04B) обеспечивает наиболее близкое соответствие аппаратного обеспечения. В большинстве семейств плат FANUC более поздние версии обратно совместимы в пределах того же поколения системы, но если точная версия /04B недоступна, совместимость следует проверить в документации по техническому обслуживанию контроллера R-J2.

Сценарии применения

Ошибка ввода-вывода контроллера робота R-J2:Контроллер робота FANUC R-J2 обеспечивает сигнализацию связи ввода-вывода. Движение робота блокируется до устранения неисправности. После подтверждения целостности проводки ввода-вывода и полевых устройств плата A20B-8001-0121/04B определяется как неисправная плата. При замене восстанавливается связь ввода-вывода робота и сбрасывается сигнал тревоги.

Ремонт контроллера робота:Контроллер робота R-J2 (A05B-2368-B002) отремонтирован для продолжения эксплуатации. A20B-8001-0121/04B заменяется в рамках обновления на уровне платы вместе с другими печатными платами контроллера, восстанавливая все платы до заведомо исправного состояния.

Часто задаваемые вопросы

Вопрос 1: Является ли A20B-8001-0121/04B специфичным для варианта A05B-2368-B002 R-J2?

Подтвержденным источником установки является A05B-2368-B002 (FANUC System R-J2). Будет ли A20B-8001-0121 использоваться в других вариантах R-J2, зависит от конкретной конфигурации контроллера. Контроллеры FANUC R-J2 выпускались в нескольких конфигурациях с разными комплектациями плат. Убедитесь, что плата требуется для конкретного варианта R-J2, сверившись со списком запасных частей для целевого типа контроллера.

В2: Что означает серийный номер E98201519 этой платы?

Серийный номер E98201519 — это серийный номер системы контроллера R-J2 — идентификационный номер всего блока контроллера, из которого была удалена эта плата. Он подтверждает историю установки платы и позволяет проследить исходную роботизированную систему FANUC. В заказах на замену тип системы (A05B-2368-B002) более важен для подтверждения совместимости, чем индивидуальный серийный номер.

В3: Какие сигналы тревоги вызывает сбой A20B-8001-0121 в контроллере R-J2?

Отказ печатной платы RIO робота обычно генерирует сигналы тревоги связи ввода-вывода или коды SVAL (сервосигнализация), связанные с потерей сигнала ввода-вывода. Подвесной пульт обучения робота будет отображать коды сигналов тревоги, которые идентифицируют канал ввода-вывода или модуль ввода-вывода как источник неисправности. Поскольку блокировки движения робота зависят от сигналов состояния ввода-вывода, робот обычно останавливается или отказывается работать до тех пор, пока неисправность платы ввода-вывода не будет устранена.

Вопрос 4: Может ли контроллер R-J2 работать с отсутствующим или неисправным A20B-8001-0121?

Нет. Плата ввода-вывода робота является обязательным компонентом для нормальной работы контроллера. Без функциональной платы RIO контроллер не может обрабатывать сигналы ввода-вывода — робот не может получать статус цепи безопасности, обратную связь от конечного исполнительного органа или сигналы внешнего машинного интерфейса. Робот останется в состоянии тревоги, и движение будет заблокировано до тех пор, пока плата не будет заменена и связь ввода-вывода не будет восстановлена.

В5: Какая резервная копия данных необходима перед заменой A20B-8001-0121/04B?

Плата RIO представляет собой плату аппаратного интерфейса и обычно не хранит программы робота или системные параметры. Однако перед любым обслуживанием контроллера R-J2 создайте резервную копию всей программы робота и данных системных переменных с помощью функции резервного копирования пульта обучения. Это защищает программы робота, настройки системы координат и назначения входов/выходов, если во время обслуживания происходит какое-либо другое событие на уровне платы.
