A20B-8101-0402∙ FANUC Серия 32i-A Главный ПКБ A6 2 пути / 12 осей / Многопутная мастер-карта CNC / высококачественная платформа

Серия 32i-A ∆ Уровень квалификации

В рамках семейства продуктов FANUC 30i/31i/32i каждая серия занимает особое место в зависимости от количества осей и пропускной способности пути:

Серия 30i-A:10 направлений, до 40 осей (32 направления питания + 8 шпинделей) для наиболее сложных многошпиндельных и многошпиндельных машин.

Серия 31i-A:4 пути, до 26 осей (20 осей подачи + 6 шпинделей) для передовых многопутейных машин.

Серия 32i-A:2 пути, до 12 осей (9 осей питания + 3 шпинделя) для высокопроизводительных двухпутейных станков поворота, комбинированных машин и передовых станков обработки.

32i-A занимает начальный уровень этого высококлассного семейства. Он включает в себя полный набор возможностей платформы 30i/31i/32i: нано-интерполяция, AI-серво, управление высокой скоростью реагирования HRV4,и координация программ с несколькими путями для приложений, которые требуют двух путей и до 12 осей, но не требуют более крупной конфигурации 30i или 31i.

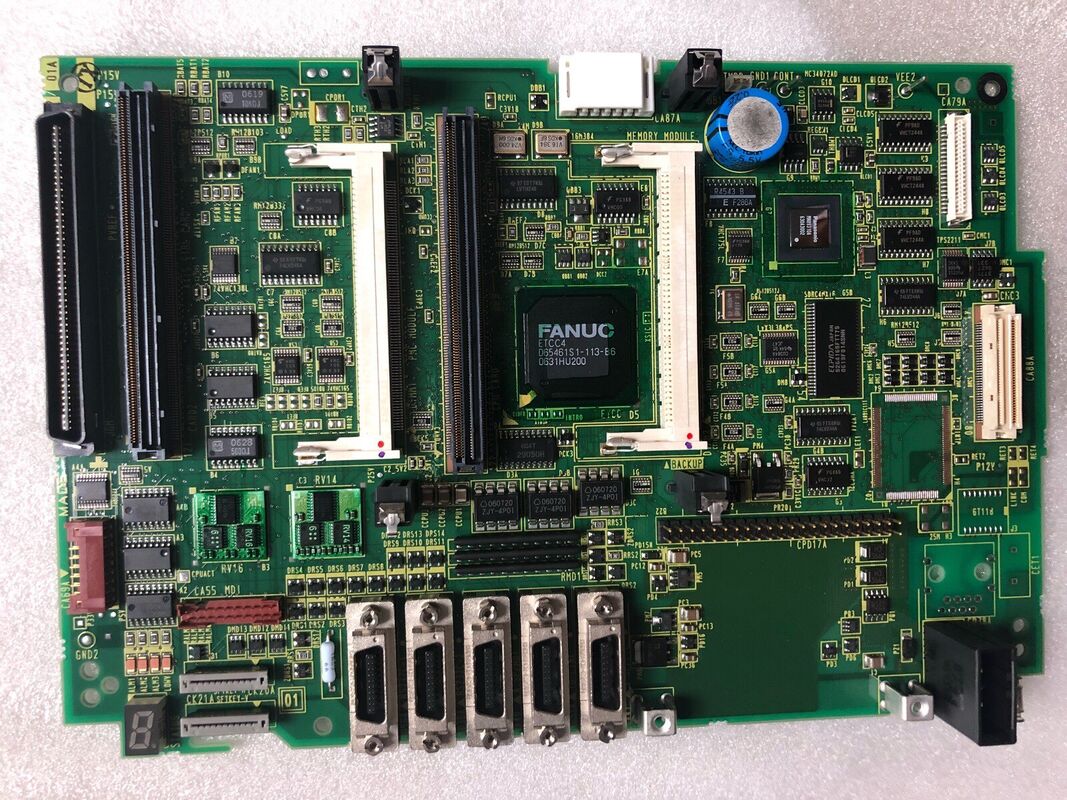

Главная плата A20B-8101-0402 A6 является основным ПКБ, который лежит в основе всех этих возможностей.

Основные характеристики

Что делает 32i-A высококлассной платформой

Разрыв в возможностях между серией 0i и серией 32i-A отражает десятилетия разработки FANUC CNC:

Наноинтерполяция:32i-A вычисляет сервокоманды на нанометровом разрешении, а не на микрометровом.Это более тонкое разрешение команды производит более гладкие поверхности с меньшим высокочастотным скоростным размахом.

Серво AI (адаптивное серво):CNC непрерывно отслеживает реакцию сервооси и регулирует прирост в режиме реального времени, чтобы компенсировать трение, тепловое расширение и колебания нагрузки на протяжении всего цикла резки.Это поддерживает постоянную серво жесткость на протяжении всего диапазона рабочих условий.

Координация программ по нескольким направлениям:Два независимых пути программы выполняются одновременно, с командами синхронизации между путями, позволяющими скоординированное движение между путями.центр поворота с двумя башнями использует это для синхронизации двух башен в одной последовательности непрерывной обработки.

Управление током HRV4:Управление током High Response Vector четвертого поколения управляет сервотоком с высокой скоростью обновления, обеспечивая сервотвердость и отказ от помех, необходимый для высокой скорости,высокоточная резка.

Основная плата A20B-8101-0402 A6 является аппаратным обеспечением, которое размещает эти возможности обеспечивая архитектуру обработки, подключение шины и инфраструктуру расширения модулей, необходимую для их предоставления.

Сценарии применения

Сбой 32i-A CNC на комбинированной машине:Двухколесный поворотный центр с управляющим устройством FANUC 32i-A не запускается. Оба пути программы неактивны, и на дисплее не отображается содержание.основная плата A20B-8101-0402 определена как неисправный компонентЗамена на правильно сконфигурированную плату А6 восстанавливает оба пути управления.

Планируемая замена основной платы:Механизм ремонта станков-инструментов, выполняющий комплексную реконструкцию блока управления 32i-A, заменяет A20B-8101-0402 в рамках обновления на уровне панели;обеспечение обновленного CNC начинает свой следующий период службы с надежной главной платой.

Частые вопросы

Вопрос 1: Чем 32i-A отличается от 31i-A с точки зрения аппаратной архитектуры?

31i-A поддерживает 4 пути управления и до 26 осей; 32i-A поддерживает 2 пути и до 12 осей.Это не программно-ограниченные конфигурации одного и того же оборудования, они используют различное оборудование основной платы из разных подсерий A20B-8101A20B-8101-0402 предназначен для 32i-A и не взаимозаменяем с 31i-A или 30i-A основными платами.

Вопрос 2: Какие данные должны быть сохранены перед заменой A20B-8101-0402?

резервные копии всех параметров CNC для обоих путей управления, всех программ из обоих путей памяти программы, смещения инструмента и геометрии данных, данных координаты работы, программы лестницы PMC и данных,и параметры настройки серво и шпинделяМногопутная конфигурация 32i-A означает, что в два раза больше запасных параметров требуется по сравнению с однопутным CNC.Выполнить резервную копию через функцию ALL IO CNC на внешнем устройстве перед началом замены.

Вопрос 3: Поддерживает ли панель A20B-8101-0402 A6 все функции опции 32i-A?

Конфигурация типа платы A6 поддерживает конкретные комбинации опционных карт в блоке управления 32i-A.высокоскоростной удаленный буфер) поддерживается зависит от типа платы слот дополнение и опционные карты установлены. Подтвердите требования к опциям из аппаратной спецификации машины по сравнению с возможностями типа платы A6 в руководстве по подключению оборудования 32i-A.

Вопрос 4: После установки A20B-8101-0402, какие шаги необходимо предпринять для ввода в эксплуатацию?

После установки и включения: подтвердить правильное инициирование обоих программных путей; убедиться, что сервосвязь FSSB установлена для всех осей по обоим путям;проверка связи интерфейса шпинделя для всех шпинделей; подтвердить, что все задания PMC I/O отвечают правильно; и запустить оба пути программы с низкой скоростью подачи до полной скорости производства.сравнить поведение оси после замены с настроенными параметрами для обнаружения любых проблем с восстановлением параметров.

Вопрос 5: Есть ли известные режимы отказов, специфические для основной платы A20B-8101-0402?

Основные платы серии A20B-8101 могут иметь неисправности, связанные с:старение электролитических конденсаторов на рельсах питания (вызывающие прерывистое сброс или нерегулярное поведение при рабочей температуре); окисление соединения в розетках модуля подключения (вызывая ошибки связи с опционными картами); и истощение батареи SRAM, приводящее к потере параметров в циклах питания.Регулярная замена аккумулятора SRAM и периодическое резервное копирование параметров являются наиболее эффективными профилактическими мерами против наиболее распространенных последствий отказа.
