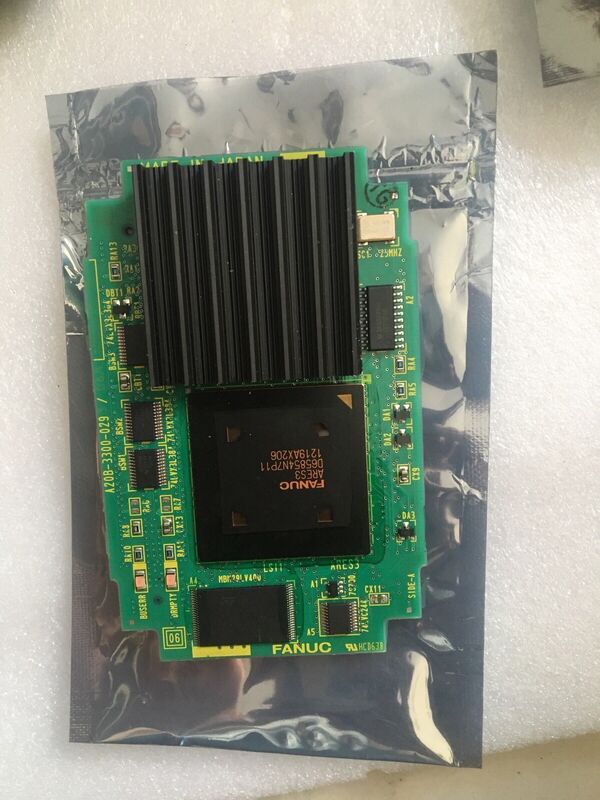

НОВАЯ ОРИГИНАЛЬНАЯ печатная плата FANUC A20B-3300-0293

А20Б-3300-0293 | Модуль ЦП FANUC 486 — 16 МБ DRAM / семейство A20B-3300-029x / сменная плата процессора / FANUC CNC

A20B-3300 — серия модулей ЦП

Серия A20B-3300 представляет собой семейство сменных модулей ЦП FANUC — процессорных плат, обеспечивающих возможности центральной обработки на основных платах FANUC с ЧПУ. Серия охватывает несколько поколений платформ ЧПУ и процессорных архитектур:

Семейство A20B-3300-029xзанимает диапазон процессоров эпохи 486:

Семейство 029x представляет поколение процессоров ЧПУ Intel 486 от FANUC — значительный шаг вперед по сравнению с предшественниками 486, обеспечивая вычислительную мощность, необходимую для платформ ЧПУ i-серии первого поколения.

Ключевые характеристики

Архитектура 486 — производительность ЧПУ в эпоху i-Series

Процессор Intel 486 значительно превзошел своих предшественников, когда компания FANUC внедрила его для платформ ЧПУ i-серии:

Встроенный блок вычислений с плавающей запятой (FPU):Встроенный FPU 486 (отсутствует в 386) выполняет вычисления с плавающей запятой аппаратным способом, а не программной эмуляцией. Для задач ЧПУ, включающих преобразование координат, интерполяцию дуги и расчеты компенсации инструмента, аппаратная обработка чисел с плавающей запятой обеспечивает значительно более быстрые результаты.

32-битная архитектура повсюду:Модель 486 была первым 32-битным процессором ЧПУ компании FANUC — 32-битные внутренние пути данных и 32-битная внешняя шина обеспечивают ширину данных, необходимую для вычислительных требований программного обеспечения ЧПУ серии i.

Емкость DRAM 16 МБ:16 МБ встроенной в модуль памяти DRAM обеспечивает пространство рабочей памяти для выполнения системного программного обеспечения ЧПУ. При загрузке ЧПУ загружает свое системное программное обеспечение из FROM в эту DRAM и выполняет его — 16 МБ было подходящей емкостью для программного обеспечения i-серии 486-го поколения.

Сценарии применения

Неисправность модуля процессора ЧПУ:ЧПУ FANUC выдает постоянные сбои загрузки или сигналы тревоги на уровне ЦП. Все модули памяти тестируются правильно. В качестве неисправности определяется модуль процессора A20B-3300-0293. Замена восстанавливает нормальную загрузку и работу ЧПУ. Устаревшее ЧПУ FANUC серии i подвергается ремонту электроники. Модуль ЦП A20B-3300-0293 заменяется для сброса срока службы процессора.

Часто задаваемые вопросы

Вопрос 1: Какие системы ЧПУ используют модуль ЦП A20B-3300-0293 486?

Семейство A20B-3300-029x обслуживает платформы ЧПУ FANUC i-серии эпохи процессоров 486.

Соседние участники (0290, 0291) подтверждают совместимость с платформами серий 15i, 16i, 18i и 21i в своих поколениях оборудования A и B.

Подтвердите конкретную модель ЧПУ в документации по аппаратному обеспечению главной платы.

Вопрос 2: Чем A20B-3300-0293 отличается от модулей класса Pentium (A20B-3300-0312/0313)?

В семействе 029x используются процессоры класса Intel 486. В семействе 031x используются процессоры класса Intel Pentium. Pentium обеспечивает примерно вдвое большую пропускную способность команд за такт благодаря своему суперскалярному конвейеру с двумя задачами, более широкой полосе пропускания шины памяти и значительно более высокой производительности с плавающей запятой. Два поколения модулей обслуживают разные поколения оборудования ЧПУ и не являются взаимозаменяемыми.

В3: Требуется ли замена A20B-3300-0293 какой-либо реконфигурации ЧПУ?

Нет. Параметры ЧПУ, логическая схема PMC и программы обработки детали находятся в модулях SRAM и FROM — отдельно от модуля ЦП.

Замена A20B-3300-0293 не влияет на эти сохраненные данные. ЧПУ загружается из FROM и считывает параметры из SRAM после установки нового модуля.

Вопрос 4. Для чего используется 16 МБ DRAM в ЧПУ эпохи 486?

DRAM объемом 16 МБ на A20B-3300-0293 является рабочей памятью процессора. При загрузке ЧПУ копирует свое системное программное обеспечение из FROM в эту DRAM для быстрого выполнения. Все переменные времени выполнения, данные упреждающего буфера, информация о состоянии оси и данные активной программы находятся в этом DRAM во время работы станка. Емкость 16 МБ соответствует программному обеспечению версий программного обеспечения FANUC CNC 486-й эпохи.
