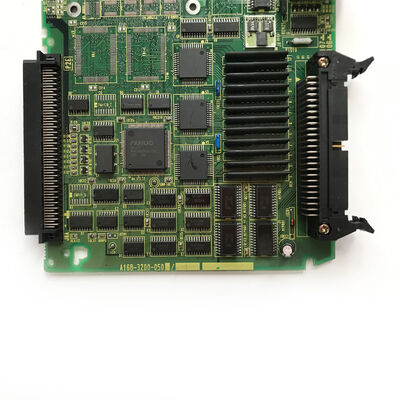

Fanuc System I O Board A16B-3200-0500 Новый и оригинальный Бесплатно DHL

А16Б-3200-0500 | Плата FANUC серии 0i-BI/O без сервера данных — интерфейс управления F0i-B/интерфейс ввода-вывода станка/плата ЧПУ

Обозначение «Без сервера данных» — что оно означает

Плата FANUC Series 0i-BI/O существует в двух конфигурациях для различных требований приложения:

С сервером данных:Включает встроенную функцию локального хранилища — компактную флэш-память или область хранения на жестком диске в ЧПУ, которая позволяет локально хранить большие программы обработки деталей и передавать их в буфер выполнения ЧПУ. Полезно для сложных, длинных программ, слишком больших, чтобы поместиться в стандартную память программ ЧПУ.

Без сервера данных (A16B-3200-0500):Плата ввода-вывода без аппаратного обеспечения локального хранилища. Это правильный вариант для систем 0i-B, где программы обработки детали загружаются непосредственно в память программ ЧПУ или где потоковая передача программ DNC обрабатывается через интерфейс Ethernet или RS-232C, а не через встроенный блок хранения данных сервера.

Установка неправильного варианта — с Data Server вместо без него — добавляет оборудование, которое системное программное обеспечение не ожидает, что может привести к ошибкам конфигурации.

Основная информация о продукте

Функция платы ввода-вывода в ЧПУ 0i-B

В блоке управления 0i-B плата ввода-вывода обеспечивает обмен сигналами между внутренним PMC ЧПУ и электрическими устройствами станка:

Входы:Позиционные переключатели, датчики гидравлического давления, дверные блокировки, датчики уровня охлаждающей жидкости, переключатели панели оператора и сигналы состояния реле безопасности. PMC считывает эти входные данные в каждом цикле сканирования для мониторинга состояния машины.

Выходы:Реле насоса охлаждающей жидкости, отпускание тормоза шпинделя, отпускание тормоза оси, управление гидравлическим клапаном, команда двигателя смены инструмента, управление индикаторной лампой и драйверы светодиодов на панели оператора. PMC записывает данные на эти выходы для управления машинными последовательностями.

A16B-3200-0500 обеспечивает физический интерфейс — клеммные соединения, преобразование сигнала и интерфейс шины — который делает возможным обмен сигналами.

Сценарии применения

0i-B Ошибка платы ввода/вывода ЧПУ:Обрабатывающий центр с ЧПУ FANUC 0i-B генерирует случайные сигналы тревоги ввода-вывода PMC — определенные функции станка периодически выходят из строя без соответствующей механической неисправности. Тестирование подтверждает, что плата ввода-вывода не может правильно передавать сигналы между полевыми устройствами машины и PMC. Замена A16B-3200-0500 восстанавливает надежную связь ввода-вывода.

Восстановление блока управления ЧПУ:Блок управления серии 0i-B, снятый с машины, восстанавливается для повторного использования. Плата ввода-вывода A16B-3200-0500 заменяется вместе с другими устаревшими компонентами, чтобы обеспечить заведомо исправный блок управления для следующей установки.

Часто задаваемые вопросы

Вопрос 1: Как убедиться, что для системы 0i-B требуется вариант «без сервера данных»?

Проверьте на этикетке существующей платы ввода-вывода номер детали A16B-3200-0500. Если он прочитает этот номер, система подтвердит, что использует вариант без сервера данных. Альтернативно, проверьте документацию по конфигурации оборудования системы ЧПУ (руководство по подключению) для соответствующего типа контроллера 0i-B — там будет указано, какой вариант платы ввода-вывода подходит для этой конфигурации.

В2: Требует ли замена A16B-3200-0500 изменений в программе PMC?

Нет. Программа PMC адресует ввод-вывод машины по адресу ввода-вывода, а не по конкретному аппаратному обеспечению платы. Замена A16B-3200-0500 на правильно установленную замену восстанавливает связь ввода-вывода без необходимости внесения каких-либо изменений в программу PMC. Проверьте все функции ввода-вывода машины после установки, чтобы убедиться, что замененная плата работает правильно, прежде чем возобновить производство.

В3: Какие сигналы тревоги указывают на неисправность A16B-3200-0500?

Коды сигналов тревоги PMC, связанные с ошибками связи по каналу ввода-вывода, случайные или постоянные ошибки адреса ввода-вывода, которые не соответствуют неисправностям полевого устройства, а также периодические сбои последовательности работы машины, которые прослеживаются до определенных адресов ввода-вывода, - все это указывает на проблему с платой ввода-вывода. Прежде чем сделать вывод о неисправности платы, убедитесь, что полевая проводка, датчики и исполнительные механизмы не повреждены.

Вопрос 4: A16B-3200-0500 используется на всех моделях с ЧПУ 0i-B или на определенных вариантах?

A16B-3200-0500 подтвержден для управления FANUC серии 0i-B (F0i-B). В семействе 0i-B имеются варианты обрабатывающих центров (0i-MB), варианты токарных центров (0i-TB) и другие конфигурации. Плата ввода-вывода может быть общей для всех этих вариантов, поскольку она обслуживает один и тот же аппаратный слот в блоке управления 0i-B независимо от типа машины. Перед заказом проверьте список запасных частей конкретного контроллера.

В5: Какие данные необходимо создать резервную копию перед заменой A16B-3200-0500?

Плата ввода-вывода не содержит параметров или программ ЧПУ. Однако в качестве меры предосторожности перед любым обслуживанием ЧПУ выполните полное резервное копирование SRAM, сохранив все параметры ЧПУ, программы обработки деталей, данные инструмента и лестничную программу PMC на внешнем носителе. Это гарантирует возможность восстановления данных, если во время обслуживания произойдет какое-либо непредвиденное событие.
