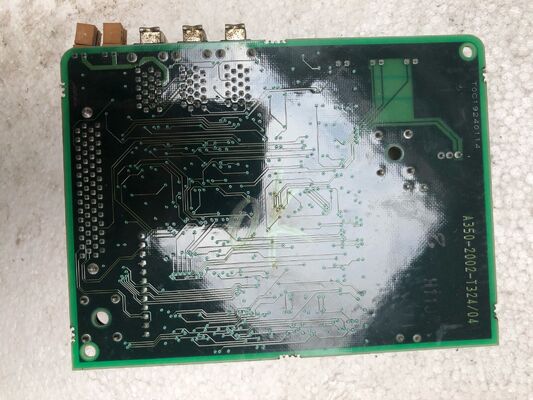

A350-2002-T324 Круговая плата Fanuc

A350-2002-T324∙ FANUC A350 PCB Номер изготовления A20B-2002 I/O и интерфейсная панель PCB

A350-2002 Идентификация изготовления для пластин A20B-2002

Так же, как номера производства A350-2101-Txxx соответствуют A20B-2101 панели привода,A350-2002-TxxxИдентификационные номераA20B-2002Серия A20B-2002 охватывает ряд интерфейсов CNC и плат В/В, которые располагаются между контроллером CNC и компонентами машины, обращенными к оператору.

A350-2002-T324 - это обозначение изготовления для конкретной платы в этом семействе.

Основная информация о продукте

Семейство плат A20B-2002 I/O, Backplane и интерфейс оператора

Серия A20B-2002 выполняет несколько функций в системах управления FANUC CNC:

Планшеты ввода/вывода панели оператора:Наиболее широко известные продукты этой серии включают панели ввода/вывода оператора 48DI/32DO, включая A20B-2002-0520 (с интерфейсом MPG) и A20B-2002-0521 (без MPG).Эти панели расположены между физическими элементами управления оператора (нажатия кнопок), переключатели, индикаторные лампы) и PMC CNC, обрабатывающие 48 цифровых входов от переключателей панели и 32 цифровых выхода к панельным лампам через серийную шину I / O Link.

Карты интерфейсов на заднем плане и стойках:Другие платы в этой серии служат в качестве пластинчатых печатных плат для сборов с решеткой управления CNC, обеспечивая инфраструктуру шины для сборов с многослотными картами CNC.Эти платы физически соединяют несколько модульных карт в одном и том же стойке через общую шину заднего плана.

Модули интерфейса:Additional A20B-2002 variants provide specialised interface functions — such as MPG connection units and operator panel communication modules — that extend the CNC's connectivity to machine panel devices.

Производственный номер A350-2002-T324 отображается на одной конкретной плате в рамках этой функциональной семьи.

Сценарии применения

Ошибка ввода/вывода на панели оператора:CNC серии i развивает поведение случайной панели оператора Замена панели восстанавливает полную функцию ввода/вывода панели оператора.

Идентификация панельного интерфейса:Во время технического обслуживания техник идентифицирует A350-2002-T324 по этикетке на борту при осмотре блок управления CNC.Сопоставление этого номера с документацией по техническому обслуживанию подтверждает функцию панели и правильную замену.

Частые вопросы

Вопрос 1: Как I/O Link соединяет A350-2002-T324 с CNC?

The A20B-2002 family boards communicate with the CNC via the FANUC I/O Link — a high-speed serial protocol that connects I/O units and operator panel boards to the CNC's PMC over a single twisted-pair cable (or optical fibre). Мастер I/O Link находится в CNC; A350-2002-T324 (или его эквивалент A20B-2002) является рабским узлом. Все 48 входных состояний и 32 выходных команды передаются в каждом цикле сканирования I/O Link.Это заменяет необходимость отдельных проводных соединений от каждого переключателя и лампы к CNC.

Вопрос 2: В чем разница между A350-2002-T324 и коммерческим номером A20B-2002-xxxx?

A350-2002-T324 является номером изготовления ПКБ FANUC's internal manufacturing drawing reference printed on the board.A20B-2002-xxxx - номер коммерческого заказа, используемый для закупок и в руководствах по техническому обслуживаниюОбе ссылки идентифицируют один и тот же физический ПКБ. Номер изготовления читается на этикетке платы; коммерческий номер находится в списках запасных частей и документации о покупке.

Вопрос 3: Можно ли заменить панель A350-2002 без обновления программы PMC CNC?

Да, программа лестницы PMC обращается к I/O по адресу I/O Link, а не по конкретной версии оборудования платы.Замена неисправного A350-2002-T324 на правильно сконфигурированную заменяющую панель на том же I/O Link адресе восстанавливает прозрачную связь I/O PMCНе требуется никаких изменений в программе PMC для замены правления.

Вопрос 4: Сколько плат A350-2002 (A20B-2002) можно подключить к одной системе CNC?

Ссылка I/O поддерживает несколько узлов-рабов в конфигурации маргаритки.Максимальное количество узлов зависит от емкости I/O Link CNC. Каждый узел занимает определенное количество адресов I/O Link.Для большинства систем CNC серии i I/O Link поддерживает достаточно узлов для размещения нескольких панелей оператора наряду с блоками I/O для машинного I/O, магнитного шкафа,и другие периферийные интерфейсы.

Вопрос 5: Требуется ли для замены A350-2002-T324 какая-либо реконфигурация адреса I/O Link?

Только в том случае, если заменная плата сконфигурирована с другим адресом узла I/O Link, чем неисправная плата.Стандартная замена на карту с идентичной конфигурацией на том же самом адресе не требует реконфигурации ∙ PMC автоматически возобновляет связь после включения картыЕсли на заменной плате имеется другая конфигурация адреса, параметры I/O Link на CNC должны быть обновлены.Проверьте конфигурацию адреса из электрической документации машины перед установкой замены.
