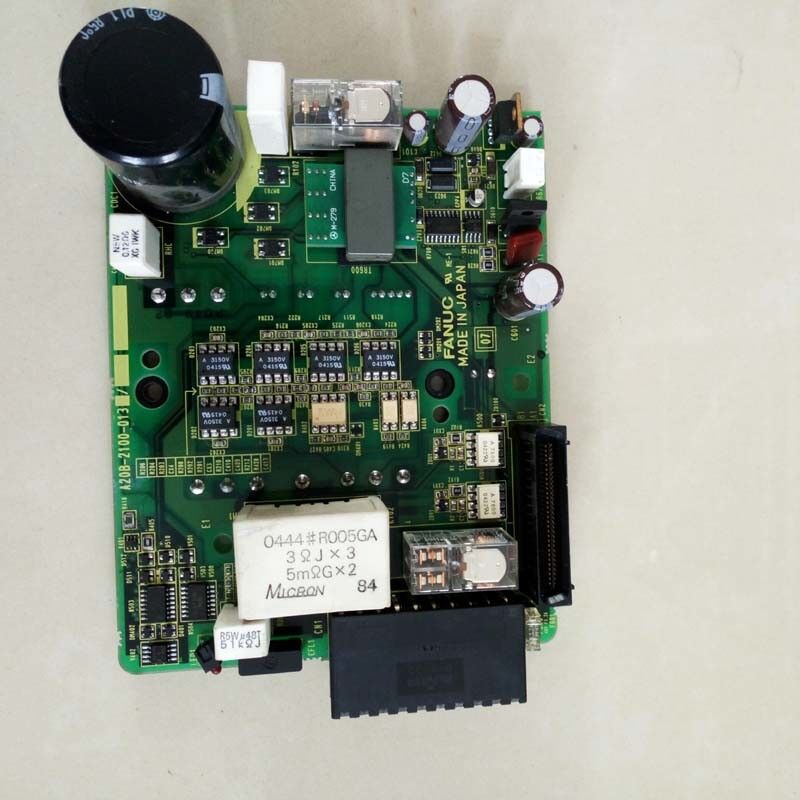

Сервокарта Fanuc A20B-2100-0133 или A20B21000133/05B - Подержанная и новая

A20B-2100-0133∙ FANUC A20B-2100 серия привода ПКБ ∙ CNC серво и спиндовые приводы / запасная часть

A20B-2100 ¢ Семейство ПХБ с фокусированным приводом

Серия A20B-2100 охватывает ряд печатных плат, развернутых в сервоусилительных модулях FANUC, модулях усилителей шпинделя и модулях питания.В отличие от серии A20B-2101, которая фокусируется на логических панелях управления, серия A20B-2100 также охватывает печатные платы ¢ мощной ступени, которые работают в непосредственной близости от высокопоточных коммутационных устройств и оборудования для постоянного тока.

Ключевые представители этой серии иллюстрируют функциональный диапазон:

• ПК с сервоприводом SVM:Платы для модулей сервоусилителей интерфейса FSSB, включая классы A20B-2100-0251 и A20B-2100-0260 для двухосевых и трехосевых конфигураций SVM.
• ПКБ модулей питания:Включая модули класса A20B-2100-0390 и A20B-2100-0391, обслуживающие модули питания серии Alpha-i PS с номинальной мощностью от 5,5 кВт до 100 кВт.
• Дисплейные панели управления с приводом спинда:Включая класс A20B-2100-0800 для управления спиндовым модулем Alpha-i SPMC.

A20B-2100-0133 является одной из специальных плат в этой серии, выполняющей функцию привода, для которой она была разработана и изготовлена.

Основная информация о продукте

Двигательные ПКБ Рабочий слой между логикой и мощностью

В серво- или шпиндельном модуле усилителя FANUC стек ПКБ выполняет различные функции на разных слоях.

Контрольные панели (серия A20B-2101):Принимает команды ося от ЦНК, запускает текущий алгоритм управления и выводит сигналы шлюзов.

Планшеты привода/силы (серия A20B-2100):Интерфейс между панелью управления и высокопоточными IGBT коммутаторными устройствами. Эти панели переносят сигналы шлюзового привода к силовым транзисторам, управляют сигналами обратной связи от датчиков тока,внедрять защитные поездки на уровне оборудования, и в некоторых вариантах управляют функциями преобразования активной мощности.

A20B-2100-0133 работает на этом уровне панели привода, переводит команды панели управления в точное время входа, которое энергоустройствам необходимо для производства регулируемого тока двигателя.

Сценарии применения

Неисправность питания модуля привода:Модуль серво или шпинделя создает сигнализацию о перенапряжении, которая появляется сразу после включения привода.,Но выход неправильный. Планшет A20B-2100-0133 идентифицирован как неисправен. Замена платы восстанавливает правильное поведение выхода.

Планируемое обслуживание привода:Объект, осуществляющий плановый капитальный ремонт модулей привода Alpha-i в часы напряжения, заменяет A20B-2100-0133 в рамках программы обновления ПКД привода.перезагрузка срока службы панели до появления возрастных сбоев.

Частые вопросы

Вопрос 1: Как определить, не сработала ли A20B-2100-0133 или панель управления (серия A20B-2101)?

Неисправная плата привода A20B-2100 обычно вызывает симптомы выходной мощности overcurrent, асимметричный выход или поездки защиты оборудования.Неисправная панель управления A20B-2101 обычно вызывает симптомы связи или логики, не достижение готовности привода без выходной неисправности или нерегулярная реакция на команды.Симптомы неисправности, указывающие на выходной этап в первую очередь, особенно сигналы тревоги, которые запускаются под нагрузкой, но не во время испытания низкого тока, указывают на A20B-2100-0133..

Вопрос 2: Требуется ли замена A20B-2100-0133 изменения сервопараметров?

Нет. Параметры серво и шпинделя хранятся в основной памяти параметров CNC, а не в ПКБ привода. Замена A20B-2100-0133 не меняет никаких параметров CNC.После установки и включения системы, привод должен восстановить нормальную связь с ЧПУ и возобновить работу в соответствии с существующими параметрами.

Вопрос 3: Совместим ли A20B-2100-0133 с определенными номиналами тока модуля привода или используется он в любом диапазоне?

Печатные платы привода серии A20B-2100 часто являются общими для диапазона номинальных токов в семействе модулей.но логика управления и панели привода остается одинаковой на всем диапазоне. Подтвердить конкретную модель модуля из названия привода и перекрестные ссылки с списком запасных частей перед заказом для проверки A20B-2100-0133 покрывает установленный модуль квалификации.

Вопрос 4: Какие меры безопасности применяются перед доступом к A20B-2100-0133 внутри модуля привода?

Автобус постоянного тока приводного модуля сохраняет опасное напряжение после отключения питания. Allow the capacitor discharge time specified in the FANUC maintenance manual for the applicable module — or confirm with a calibrated DC voltmeter that the bus is below the safe threshold — before opening the module housing. A20B-2100-0133 работает на уровне напряжения автобуса в обычной эксплуатации; обеспечение полного разряда автобуса является непременным требованием безопасности.

Вопрос 5: Может ли A20B-2100-0133 быть отремонтирован вместо замены?

Ремонт на уровне компонентов ПКБ приводов FANUC предлагается специализированными сервисными центрами.Технически возможен ремонт, если неисправность связана с отдельными компонентами, такими как интерфейсы управления шлюзами.Для критически важных производственных машин, где время обработки является критическим,Замена доски на доску A20B-2100-0133 обычно быстрее, чем ремонтОба варианта действительны в зависимости от срочности и бюджета заявки.
