Siemens 6FC5210-0DF02-0AA0 | SINUMERIK 810D / 840D PCU50 Блок управления панелью — Pentium II / Windows NT4.0

Номер детали: 6FC5210-0DF02-0AA0

Производитель: Siemens AG (Германия)

Тип продукта: PCU50 — Блок управления панелью

Окно оператора в машину

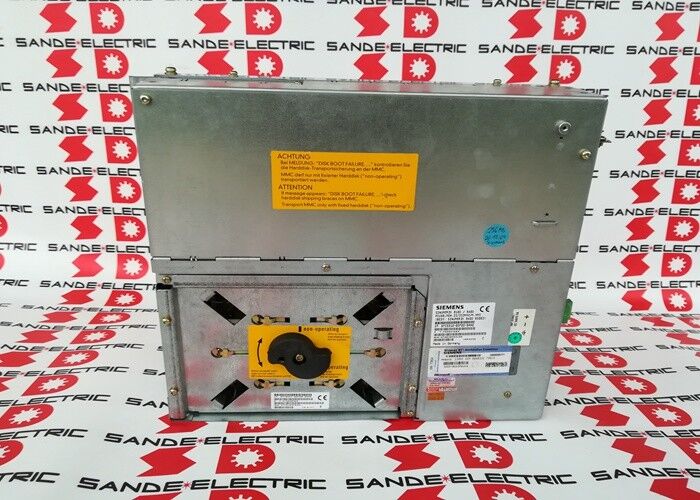

6FC5210-0DF02-0AA0 — это PCU50 (блок управления панелью) для систем ЧПУ Siemens SINUMERIK 810D и 840D. Это вычислительная платформа, лежащая в основе интерфейса оператора — устройство, которое запускает программное обеспечение HMI Advanced, отображает дисплей ЧПУ, обрабатывает ввод оператора и взаимодействует с NCU (блоком числового управления) для координации работы станка.

В архитектуре SINUMERIK PCU50 располагается между панелью оператора (клавиатура и дисплей) и NCU. NCU выполняет расчеты управления ЧПУ в реальном времени. PCU50 отвечает за человеко-машинный интерфейс — управление программами, ввод коррекции инструмента, отображение параметров станка и редактирование программ. Оба компонента должны быть работоспособны для полной функциональности ЧПУ.

Процессор Pentium II / 333 МГц и 128 МБ ОЗУ относят это устройство к поколению SINUMERIK 840D конца 1990-х — начала 2000-х годов. Оно работает под управлением Windows NT 4.0 с HMI Advanced, которое является программным обеспечением интерфейса оператора Siemens для систем 840D (конфигурация ОС: BS003). Жесткий диск входит в комплект корпуса PCU50, установлен на антивибрационной пластине — компонент, склонный к отказам на старых устройствах, который можно заменить комплектами для замены на SSD или флэш-память.

HMI Advanced и конфигурация программного обеспечения

HMI Advanced — это пакет программного обеспечения оператора Siemens для SINUMERIK 840D. Он предоставляет стандартный интерфейс оператора ЧПУ: выбор и редактирование программ, управление инструментами, отображение параметров станка, управление аварийными сигналами и мониторинг состояния осей. Версия программного обеспечения на установленном PCU50 должна соответствовать версии системного программного обеспечения NCU. Несоответствие версий программного обеспечения HMI и NCU вызывает ошибки интерфейса и может препятствовать корректному взаимодействию с оператором.

При замене PCU50 конфигурация программного обеспечения HMI — включая специфичные для станка циклы, пользовательские адаптации экрана и параметры привода, на которые ссылается уровень HMI — должна быть сохранена из исходного устройства перед заменой.

Ключевые характеристики

Часто задаваемые вопросы

В1: Дисплей SINUMERIK 840D пуст или завис. NCU работает (приводы осей в сети). Является ли PCU50 причиной?

Исправная NCU с пустым или зависшим дисплеем HMI — это классическое проявление отказа PCU50. Следует проверить светодиод состояния NC на NCU, чтобы подтвердить активность NC. Если NC работает нормально, а реагирует только HMI, то PCU50 вышел из строя — обычно жесткий диск, загрузочный раздел Windows NT или внутренний блок питания PCU50.

В2: PCU50 загружается в Windows NT, но HMI Advanced не запускается или выдает ошибку. Что следует проверить?

PCU50, который загружается в Windows, но не может запустить HMI Advanced, обычно указывает на поврежденную установку HMI, сбой канала связи с NCU (проверьте соединение MPI или PROFIBUS между PCU и NCU) или несоответствие версий программного обеспечения между HMI и NCU. Сначала проверьте соединение NCU — HMI Advanced требует активной связи с NCU для инициализации.

В3: Жесткий диск PCU50 выходит из строя. Можно ли его заменить, не потеряв конфигурацию станка?

Жесткий диск содержит установку Windows NT, программное обеспечение HMI Advanced и все специфичные для станка циклы и конфигурации. Перед любыми работами с жестким диском необходимо сделать резервную копию — либо полный образ диска, либо специфичную для SINUMERIK резервную копию с помощью инструментов Siemens PCU-FLASH или архивации. Без резервной копии специфичные для станка данные будут утеряны и должны быть воссозданы по документации MTB. Доступны комплекты для модернизации до SSD или CompactFlash для замены вращающегося жесткого диска на твердотельное хранилище.

В4: Можно ли использовать заменяющий 6FC5210-0DF02-0AA0 с другого станка?

Аппаратное обеспечение PCU50 не является специфичным для станка, но его программная конфигурация — да. Заменяющий PCU50 с другого станка загрузится с конфигурацией HMI предыдущего станка. Прежде чем он сможет работать с новым станком, необходимо восстановить правильную специфичную для станка программную конфигурацию из резервной копии. Никогда не эксплуатируйте станок с конфигурацией HMI другого станка, не проверив все параметры.

В5: Каков текущий эквивалент Siemens для модернизации системы SINUMERIK 840D?

SINUMERIK 840D sl (Solution Line) с PCU50.5 или интегрированные блоки NCU 7x0 с HMI sl являются эквивалентами текущего поколения. Миграция с 840D на 840D sl — это полная замена системы управления — все аппаратное обеспечение, проводка и программное обеспечение должны быть обновлены. Следует проконсультироваться с производителем станков или сервисным партнером Siemens для оценки миграции.
