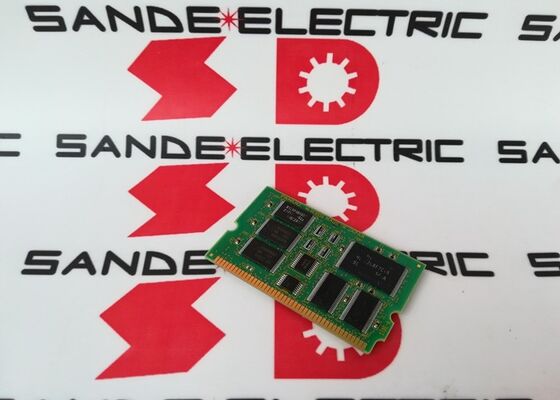

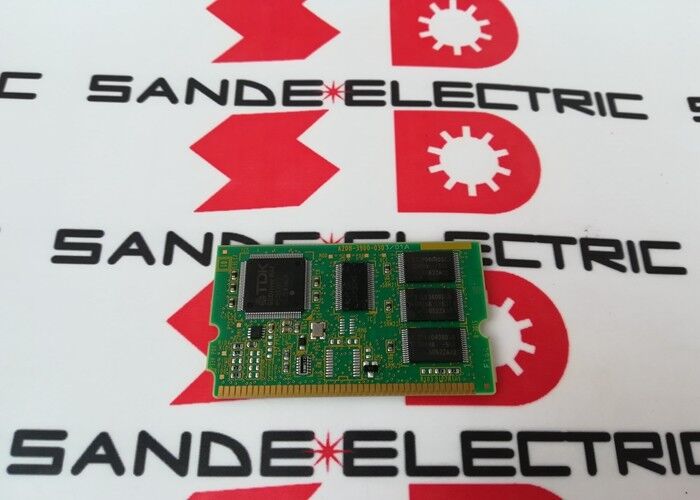

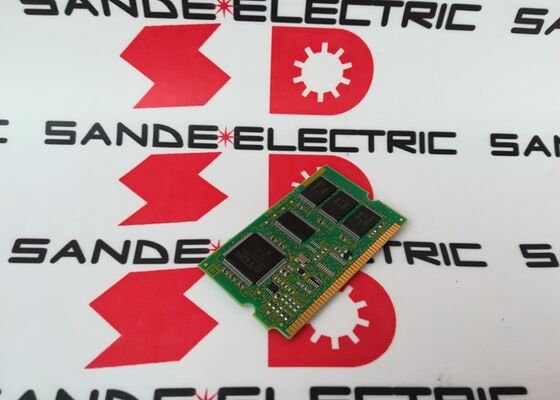

Новый ПКБ-карта Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 | Модуль памяти FANUC FROM/SRAM — комбинация флэш-ПЗУ и SRAM / карта памяти с ЧПУ / серия A20B-3900

FROM + SRAM — две технологии памяти, один модуль

A20B-3900-0303 сочетает в себе два принципиально разных типа памяти в одном сменном модуле:

FROM (флэш-память только для чтения):Энергонезависимая память, которая постоянно сохраняет свое содержимое без питания или резервной батареи. FROM хранит основное программное обеспечение ЧПУ — ядро ​​операционной системы, встроенное ПО управления движением, лестничную программу PMC, дополнительное программное обеспечение и макропрограммы. Этот контент без потерь выдерживает циклы включения и сбои батареи. Обновление FROM требует преднамеренной операции записи с использованием программного загрузчика режима загрузки FANUC.

SRAM (статическая оперативная память):Высокоскоростная энергозависимая память, используемая для хранения рабочих данных во время работы ЧПУ — таблиц коррекции инструмента, систем координат детали, макропеременных и других часто используемых данных. В отличие от модулей CMOS RAM, используемых в ЧПУ старых поколений, SRAM в модулях A20B-3900 не требует резервного питания от батареи, поскольку FROM ЧПУ уже хранит основные данные конфигурации.

Основная информация о продукте

Что сохраняется в FROM

В разделе ОТ A20B-3900-0303 хранятся:

Программное обеспечение системы ЧПУ:Операционное ядро ​​ЧПУ FANUC — программное обеспечение реального времени, которое управляет интерполяцией осей, выполнением PMC, дисплеем оператора и всеми функциями ЧПУ. Это программное обеспечение поставляется компанией FANUC и не может быть изменено конечным пользователем.

Дополнительное программное обеспечение:Лицензированные дополнительные функции ЧПУ (например, расширенное управление контуром, AI-управление, жесткое нарезание резьбы, диалоговое программирование) — хранятся в FROM в виде отдельных программных модулей, которые активны при регистрации соответствующей дополнительной лицензии.

Лестничная программа PMC:Логика последовательности операций ПЛК станка — управление сменой инструмента, подачей СОЖ, дверными блокировками и всей автоматизацией станка. Хранится в FROM для энергонезависимого хранения.

Макропрограммы (O9000–O9999):Пользовательские макропрограммы и определения постоянных циклов, установленные на уровне машины, сохраняются в FROM для надежного хранения.

Сценарии применения

ОТ неисправности модуля:В ЧПУ FANUC возникают сбои при загрузке системы, случайные ошибки контрольной суммы FROM или симптомы повреждения программного обеспечения. После устранения неисправностей источника питания определяется модуль A20B-3900-0303 FROM/SRAM. Для замены требуется полная перезагрузка FROM с последующим восстановлением параметров и программы из резервной копии.

Восстановление системы ЧПУ:Блок управления ЧПУ FANUC переоборудован с использованием нового оборудования памяти. A20B-3900-0303 устанавливается пустым — все файлы программного обеспечения, параметры и программы FROM загружаются из полного резервного набора машины.

Часто задаваемые вопросы

В1: Почему после замены A20B-3900-0303 необходимо перезагружать все файлы, параметры и программы FROM?

В разделе FROM модуля хранится системное программное обеспечение ЧПУ и цепочка PMC — они не хранятся ни в каком другом месте блока управления ЧПУ. Раздел SRAM содержит оперативные данные. Новый или заменяющий A20B-3900-0303 начинается с пустого состояния — и FROM, и SRAM пусты. Без загрузки файлов FROM ЧПУ не сможет загрузиться. Без восстановления параметров и программ ЧПУ не сможет корректно работать даже после загрузки ИЗ. Полная и проверенная резервная копия всех этих наборов данных необходима перед любой заменой модуля FROM.

Вопрос 2. Какие инструменты резервного копирования необходимы для сохранения и восстановления данных A20B-3900-0303?

Резервное копирование файлов FROM выполняется с помощью экрана загрузки FANUC или загрузчика программного обеспечения ЧПУ — обычно на ПК через Ethernet или CF-карту. Резервное копирование параметров и программ осуществляется через экран настроек СИСТЕМЫ ЧПУ с использованием последовательных интерфейсов RS-232, Ethernet или карт памяти. Для систем Series 30i/31i/32i (целевые платформы для модулей A20B-3900-030x) связь FANUC FOCAS2 на основе Ethernet обеспечивает наиболее надежный метод резервного копирования больших данных.

Вопрос 3: Взаимозаменяем ли A20B-3900-0303 с A20B-3900-0298 (32 МБ FROM/2 МБ SRAM)?

Не обязательно. Различные варианты семейства A20B-3900-030x имеют разную емкость SRAM и могут использоваться с разными конфигурациями опций ЧПУ. Спецификация аппаратного обеспечения ЧПУ определяет, какой вариант модуля FROM/SRAM является правильным — установка модуля с неправильной емкостью SRAM приводит к ошибкам конфигурации памяти ЧПУ. Подтвердите необходимый номер детали на этикетке установленного модуля и в соответствующей документации по оборудованию FANUC.

Вопрос 4. Что означает «Требуется замена ядра» для A20B-3900-0303?

Замена ядра означает, что политика замены поставщика требует возврата старого модуля при покупке замены — возвращенный (основной) модуль восстанавливается и возвращается на склад. Эта политика является общей для модулей памяти FANUC. Техническим требованием со стороны пользователя является обеспечение доступности старого модуля для обратного обмена в качестве условия транзакции.

Вопрос 5: Если ЧПУ загружается успешно, но выдает ошибки параметров, произошел ли сбой A20B-3900-0303?

Не обязательно. Успешная загрузка с ошибками параметров указывает на то, что раздел FROM (содержащий системное программное обеспечение) работоспособен, но раздел параметров/данных поврежден или очищен. Это может произойти после: замены модуля FROM (параметры еще не перезагружены), события потери памяти, связанного с батареей (если применимо к конкретному типу модуля) или очистки памяти вручную. Загрузите правильные параметры из резервной копии, прежде чем прийти к выводу, что модуль неисправен.
