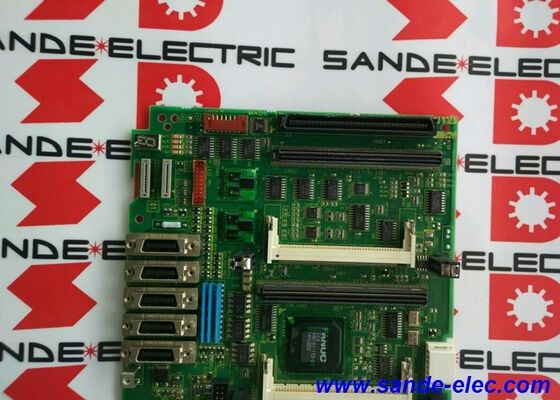

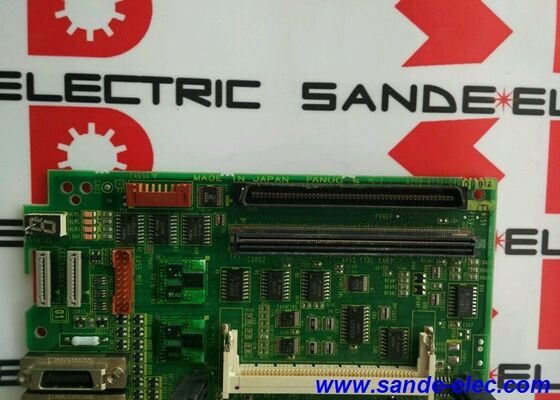

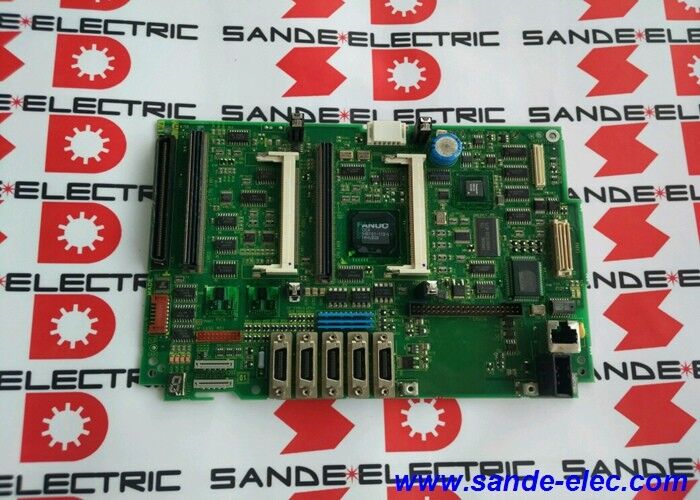

Используемая схема FANUC A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400∙ FANUC 30i-A и 31i-A5 Главный ПКБ A4 Master Board / Серия A20B-8101 / Установлено LCD/ MDI-устройство / Платформа FS30i

Серия 30i-A и 31i-A5 FANUC's High-End Platform

Платформа FANUC серии 30i/31i/32i представляет собой верхний уровень архитектуры CNC серии i FANUC.Серия 30i/31i/32i предназначена для самых требовательных приложений станков-инструментов:

Серия 30i-A:Наиболее мощный ЦРУ компании FANUC, поддерживающий до 9 путей, 32 оси и 4 шпиндаля.и комбинированные машиностроительные системы, где никакой другой ЦНЦ не предлагает достаточного количества осей или возможности программы.

Серия 31i-A5:Высокопроизводительный ЧПУ из того же семейства 3xi, сконфигурированный для 5-осевой обработки с передовыми функциями управления серво и шпинделями ИИ, оптимизированными для 5-осевого одновременного контура.Обозначение "A5" обозначает этот конкретный вариант конфигурации 31i-A.

A20B-8101-0400 - это мастер-карта, которая объединяет все функции CNC для этих платформ.

Основная информация о продукте

А4 против А5 Основные типы ПКБ в серии 30i

В серии A20B-8101 основные ПКБ 30i/31i имеют несколько типовых обозначений:

Обозначения типа "A4" и "A5" обозначают различные генерации аппаратного обеспечения или конфигурации возможностей в рамках одного и того же семейства основных печатных плат 30i/31i.A20B-8101-0401 (тип A5) описывается как "для серии 30i/31i/32i Модель A без функции ПК", что предполагает, что 0401 предназначен для конфигураций без интегрированного варианта ПКA20B-8101-0400 (тип A4) специально предназначен для 30i-A и 31i-A5.

Сценарии применения

Неисправность 30i-A главного диска:Мастер-площадка системы обрабатывающего центра FANUC 30i-A развивает сбой в запускании CNC или постоянные ошибки связи мешают нормальной работе.A20B-8101-0400 заменяется следующим образом:Данные SRAM восстановлены и работа CNC возобновлена.

31i-A5 Содержание 5-осевого станка:5-осевой обрабатывающий центр с управлением 31i-A5 подвергается замене основного PCB во время плановой реконструкции системы управления.

Частые вопросы

Вопрос 1: Какие данные SRAM должны быть сохранены перед заменой A20B-8101-0400?

Все данные, хранящиеся в SRAM, должны быть сохранены через функцию управления данными или ALL IO CNC перед началом замены.ограничения программного обеспечения, прибыли), программы лестницы PMC, программ частей, смещения инструментов, смещения координат работы и пользовательские макропеременные.

Вопрос 2: Переводится ли модуль процессора при замене A20B-8101-0400?

Модуль процессора подключается к мастер-карте. При замене мастер-карты, модуль процессора обычно переносится на замену ̇ сам модуль процессора не является неисправным компонентом.Подтвердить из руководства по техническому обслуживанию FANUC 30i-A, что для процедуры замены указана передача модуля процессора.

Вопрос 3: В чем разница между A20B-8101-0400 (A4) и A20B-8101-0401 (A5)?

Тип A4 (A20B-8101-0400) подтверждается для 30i-A и 31i-A5. Тип A5 (A20B-8101-0401) подтверждается для 30i/31i/32i серии A без функции PC.Платы обслуживают различные конфигурации в рамках платформы 30i-A/31i и не являются взаимозаменяемыми..

Вопрос 4: Какой модуль питания работает с A20B-8101-0400?

CNC-Shopping подтверждает, что соседний A20B-8101-0401 "установлен на модуле питания FANUC FS30i A20B-8101-0010." A20B-8101-0400 из того же семейства мастер-плат использует тот же источник питания FS30i (A20B-8101-0010).

Q5: Может ли A20B-8101-0400 использоваться в системах 32i-A?

Описание продукта конкретно определяет совместимость 30i-A и 31i-A5. Серия 32i-A входит в то же семейство оборудования, но является другим вариантом CNC.
