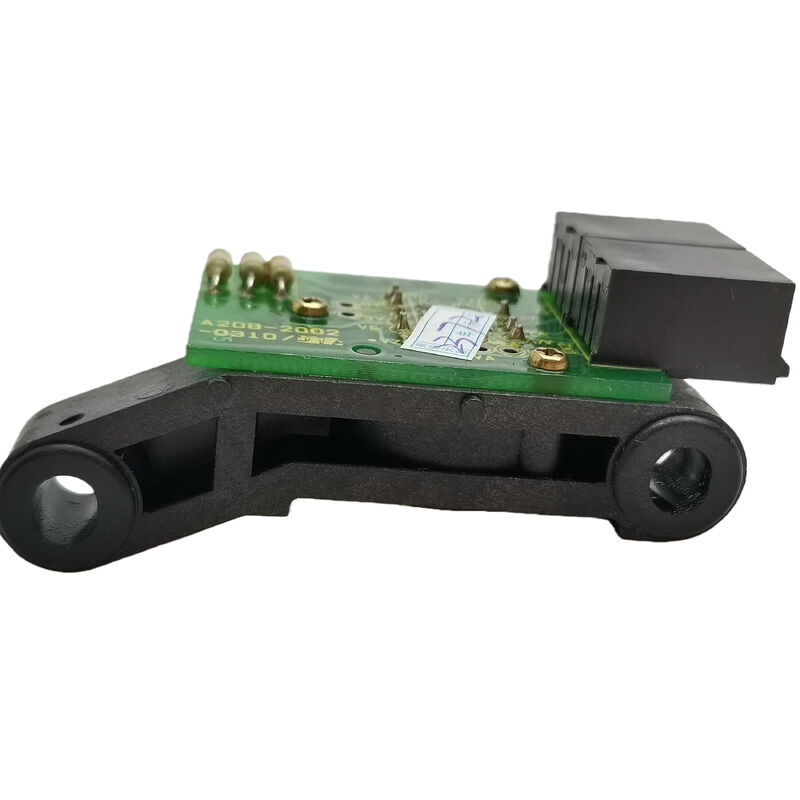

Энкодер шпиндельного двигателя FANUC A20B-2002-0310
Номер детали: A20B-2002-0310
Тип: Энкодер шпиндельного серводвигателя (замена)
Совместимые системы: ЧПУ контроллеры FANUC серий 0 / 15 / 16 / 18 / 21 / 0i
Обзор
Обратная связь шпинделя восстановлена. Станок снова в работе. FANUC A20B-2002-0310 — это сменный блок энкодера шпиндельного двигателя, который обеспечивает критически важную обратную связь для ЧПУ контроллера о скорости, положении и ориентации шпинделя. При выходе из строя этого блока функциональность шпинделя нарушается, что делает невозможным жесткое нарезание резьбы, ориентацию шпинделя и потенциально приводит к полной остановке станка.
Замена энкодера восстанавливает полную функциональность шпинделя без необходимости снятия двигателя, перемотки или полной замены привода шпинделя, что делает его эффективным решением для групп технического обслуживания, работающих под давлением производства.
Основные характеристики
| Параметр |
Значение |
| Номер детали |
A20B-2002-0310 |
| Производитель |
FANUC |
| Тип блока |
Энкодер шпиндельного двигателя (замена печатной платы/блока) |
| Тип сигнала |
Последовательная обратная связь (собственная разработка FANUC) |
| Совместимые типы двигателей |
Асинхронные шпиндельные двигатели FANUC (выбранные модели) |
| Совместимость с контроллерами |
FANUC серии 0 / 15 / 16 / 18 / 21 / 0i |
| Применение |
Обратная связь по скорости, положению и ориентации шпинделя |
Функции станка, обеспечиваемые этим энкодером
Энкодер шпинделя активно передает положение вала и скорость вращения в ЧПУ контроллер, обеспечивая несколько критически важных функций обработки:
- Жесткое нарезание резьбы: Синхронизирует вращение шпинделя с подачей по оси Z в реальном времени
- Ориентация шпинделя: Позиционирует шпиндель в точных угловых положениях для смены инструмента и расточных операций
- Регулирование постоянной скорости резания (CSS): Регулирует обороты шпинделя в зависимости от изменения диаметра резания
- Регулирование скорости: Поддерживает стабильную скорость шпинделя при изменяющихся нагрузках резания
Распространенные симптомы неисправности
Проблемы с энкодером обычно проявляются как:
- Коды аварий шпинделя, связанные с отклонением скорости или потерей сигнала обратной связи
- Сбои жесткого нарезания резьбы с непостоянной глубиной резьбы или поломкой метчика
- Ошибки ориентации шпинделя во время операций смены инструмента
- Периодические неисправности шпинделя, которые устраняются при сбросе, но возвращаются под нагрузкой
- Нестабильность скорости с дрейфом или скачками скорости шпинделя во время резания
Замена энкодера по сравнению с заменой двигателя
Шпиндельные двигатели механически прочны и часто переживают несколько интервалов обслуживания энкодера. Прямая замена блока энкодера значительно более экономична и быстрее, чем замена двигателя или отправка двигателя в ремонт, что минимизирует время простоя производства и связанные с этим расходы.
Типичные среды установки
- Центры токарной обработки с ЧПУ (управление CSS, жесткое нарезание резьбы, синхронизация приводного инструмента)
- Вертикальные и горизонтальные обрабатывающие центры (операции автоматической смены инструмента)
- Расточные станки и крупноформатные обрабатывающие станки (повторяемость позиционирования для точности)
- Шлифовальные станки (регулирование скорости круга и циклы правки)
- Производственные линии с ЧПУ FANUC (минимизация незапланированных простоев шпинделя)
Часто задаваемые вопросы
С какими ЧПУ контроллерами совместим A20B-2002-0310?
A20B-2002-0310 совместим с ЧПУ контроллерами FANUC серий 0, 15, 16, 18, 21 и 0i в сочетании с соответствующими приводами и двигателями шпинделя FANUC AC. Перед установкой проверьте совместимость с конкретными номерами моделей шпиндельных двигателей.
Можно ли заменить энкодер без снятия шпиндельного двигателя со станка?
В большинстве случаев да. Блок энкодера обычно доступен с задней стороны шпиндельного двигателя без необходимости его снятия. Обратитесь к руководству по техническому обслуживанию производителя станка для получения конкретных процедур разборки.
Какие аварийные сигналы обычно появляются на ЧПУ при отказе этого энкодера?
Распространенные коды аварийных сигналов FANUC включают аварийные сигналы отклонения скорости шпинделя, ошибки сигнала обратной связи и аварийные сигналы управления положением. Периодические аварийные сигналы, которые устраняются при сбросе, но возвращаются под нагрузкой, являются характерными ранними симптомами.
Требует ли сменный энкодер каких-либо изменений параметров в ЧПУ контроллере?
Как правило, при замене на аналогичный блок изменения параметров не требуются. Однако перед возвращением к производству убедитесь, что сигналы обратной связи шпинделя чистые, а функции ориентации и жесткого нарезания резьбы работают правильно.
Чем этот блок энкодера отличается от привода шпинделя или шпиндельного двигателя?
Энкодер — это устройство обратной связи, которое измеряет и передает скорость и положение вала. Привод шпинделя управляет выходной мощностью, а шпиндельный двигатель преобразует электрическую энергию в механическое вращение. Энкодер замыкает петлю между ними.
