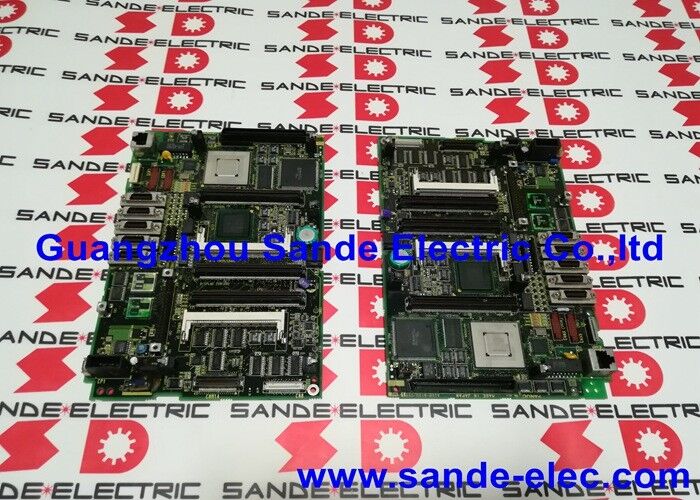

Fanuc A20B-8100-0661 Система материнская плата A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | Плата главного процессора FANUC серии 18i-B — с креплением на ЖК-дисплее / 18i-MB / 18i-TB / желтая объединительная плата / основная плата

Материнская плата 18i-B — основа системы управления

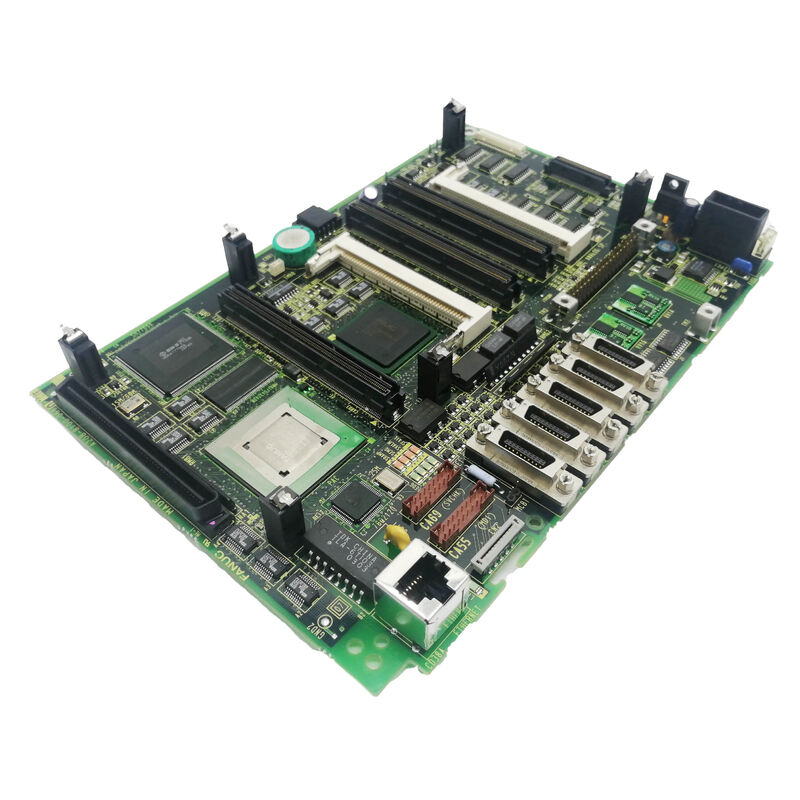

A20B-8100-0661 — это главная плата (материнская плата) системы управления ЧПУ FANUC Series 18i Model B. Все остальные платы в блоке 18i-B подключаются к этой плате или подключаются через нее:

• Плата ЦП (серия A20B-3300-03xx) обеспечивает вычислительную мощность.
• Видеокарта управляет ЖК-дисплеем
• Карта сервоуправления обменивается данными с приводами, подключенными к FSSB.
• Модули памяти FROM и SRAM хранят программное обеспечение и данные.

A20B-8100-0661 обеспечивает объединительную шину, матрицу разъемов и физическую монтажную поверхность для всего этого стека. Он определяет физическую архитектуру системы — конкретные разъемы, расположение слотов и интерфейс шины, которые делают 18i-B именно 18i-B, а не любым другим поколением ЧПУ FANUC.

Ключевые характеристики

18i-MB и 18i-TB — одна плата, разные машины

A20B-8100-0661 — это общая материнская плата для двух разных типов машин:

18i-MB (обрабатывающий центр):ЧПУ FANUC серии 18i, предназначенное для вертикальных и горизонтальных обрабатывающих центров. Обозначение MB активирует функции, специфичные для обрабатывающего центра — постоянные циклы сверления, жесткое нарезание резьбы, компенсация длины инструмента и компенсация радиуса инструмента.

18i-TB (токарный центр):То же самое оборудование 18i-B настроено для токарных станков с ЧПУ и токарных центров. Специальные функции TB включают постоянную скорость резания, нарезание резьбы и постоянные циклы токарной обработки.

Аппаратное обеспечение A20B-8100-0661 идентично в обоих случаях. Образ системного программного обеспечения в модулях FROM определяет, работает ли 18i-B как ЧПУ M-типа или T-типа. При замене основной платы содержимое FROM определяет, с какого типа машины возобновляется работа системы.

Сценарии применения

Неисправность материнской платы обрабатывающего центра 18i-MB:Обрабатывающий центр с ЧПУ полностью выходит из строя — дисплей пуст, все оси заблокированы, никакой реакции. Источник питания подтверждает правильность выходного напряжения. Диагностика определяет основную плату A20B-8100-0661 как неисправную. После замены платы и восстановления системы из резервной копии обрабатывающий центр возвращается к производству.

Реконструкция токарного центра 18i-TB:Старый токарный центр 18i-TB проходит полный капитальный ремонт с ЧПУ. A20B-8100-0661 заменяется вместе с платой ЦП и модулями памяти в рамках обновления на уровне платы, одновременно сбрасывая все важные электронные компоненты.

Часто задаваемые вопросы

В1: Какая плата ЦП требуется для A20B-8100-0661?

A20B-8100-0661 поддерживает процессорные платы серии A20B-3300-03xx. Конкретная версия карты ЦП зависит от версии и конфигурации модели ЧПУ. Перед заказом подтвердите точный номер детали карты ЦП в существующей конфигурации системы.

Вопрос 2. Какие резервные копии данных необходимо выполнить перед заменой A20B-8100-0661?

Перед снятием основной платы создайте резервную копию всего содержимого SRAM: параметров ЧПУ, всех сохраненных программ обработки деталей, данных коррекции инструмента, данных коррекции детали, а также программы и данных лестничной схемы PMC. Модули FROM содержат системное программное обеспечение ЧПУ, и их следует оставлять установленными во время замены основной платы — они отделены от A20B-8100-0661 и не требуют специального резервного копирования, если они остаются неповрежденными. Выполните резервное копирование с помощью функции резервного копирования SRAM ЧПУ на карту памяти или ПК, подключенный через RS-232C.

В3: Есть ли на A20B-8100-0661 какое-либо программное обеспечение для ЧПУ или оно хранится в другом месте?

На материнской плате A20B-8100-0661 не установлено программное обеспечение ЧПУ. Системное программное обеспечение находится в модулях FROM (модулях флэш-памяти), которые представляют собой отдельные сменные элементы, подключаемые к основной плате. Параметры и программы ЧПУ находятся в модулях SRAM. Сам A20B-8100-0661 является пассивным — он предоставляет шину и разъемы, но не хранит собственные данные. Замена основной платы не приводит к стиранию программного обеспечения при условии, что модули FROM и SRAM остаются нетронутыми.

Вопрос 4. Совместим ли A20B-8100-0661 с системами Series 16i-B или 21i-B?

Нет. A20B-8100-0661 предназначен только для поколения 18i-B. Основные платы серии A20B-8100 охватывают разные модели ЧПУ — разное оборудование в одном классе физической формы, но с разным расположением разъемов шины и конфигурациями дополнительных карт. В моделях 16i-B и 21i-B используются собственные номера деталей основной платы. Не заменяйте основные платы между семействами моделей ЧПУ.

В5: Можно ли отремонтировать A20B-8100-0661, а не заменить?

В критически важных для производства машинах прямая замена платы обычно происходит быстрее. В менее срочных ситуациях, когда замена платы недоступна, жизнеспособной альтернативой является ремонт квалифицированным специалистом по обслуживанию FANUC, который сможет протестировать компоненты и переплавить плату. Любая отремонтированная плата должна быть полностью протестирована на испытательном стенде 18i-B перед установкой на производственную машину.
