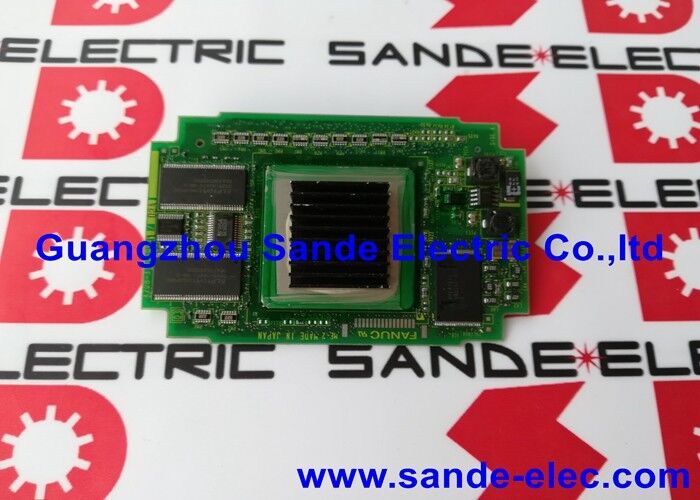

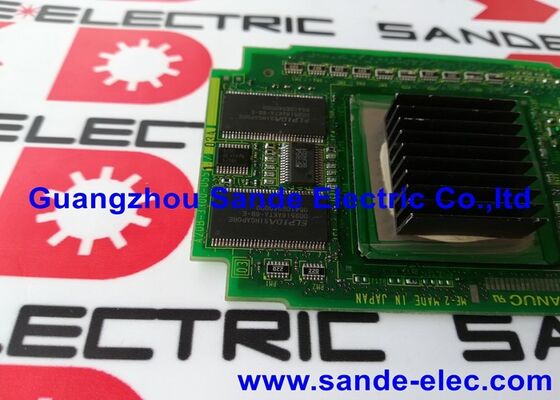

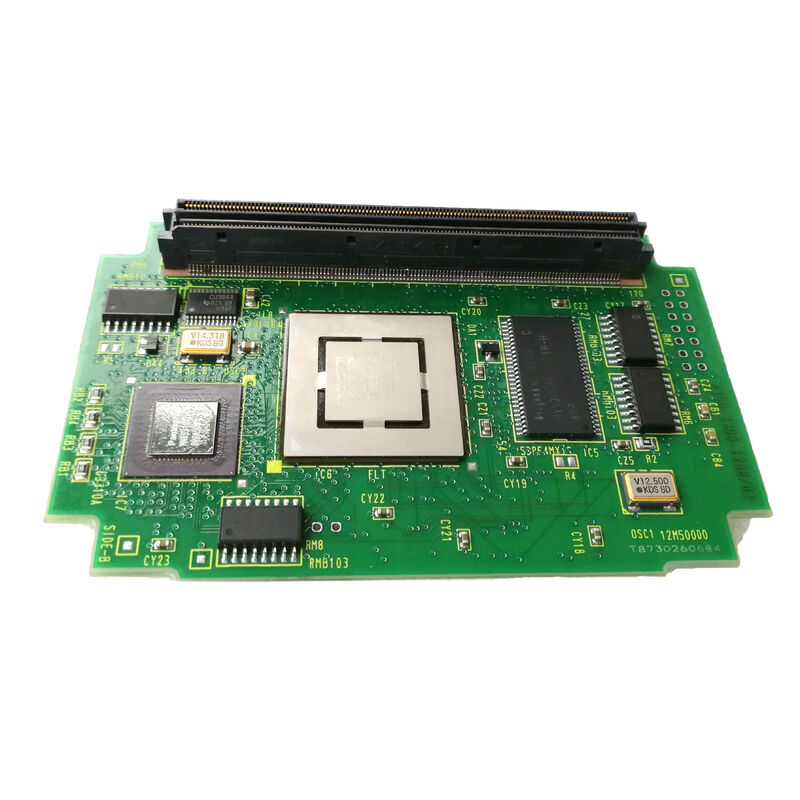

Fanuc CPU PCB BOARD A20B-3300-0551 A20B33000551 A2OB-33OO-O551

А20Б-3300-0551 | Модуль графического пользовательского интерфейса FANUC — 128 МБ DRAM / специальный процессор дисплея / функция ПК с ЧПУ / серия A20B-3300

Графический интерфейс — процессор, полностью предназначенный для просмотра оператором

A20B-3300-0551 не является основным модулем ЦП. Это нечто более конкретное —Модуль графического интерфейса пользователя, посвященный исключительно всему, что оператор видит и с чем взаимодействует на дисплее ЧПУ.

Архитектура FANUC для передовых систем ЧПУ разделяет ответственность за обработку между двумя отдельными модулями:

Главный модуль ЦП:Обеспечивает интерполяцию движения, координацию сервоприводов, лестницу PMC и все функции управления машиной. Его рабочая нагрузка определяется работающим станком — скоростью резания, количеством осей, сложностью программы.

Модуль графического интерфейса (A20B-3300-0551):Управляет конвейером отображения — отображает графику траектории инструмента, управляет экранами меню, управляет контроллером дисплея и поддерживает программную среду функций ПК. Его рабочая нагрузка зависит от активности дисплея и любых запущенных функциональных приложений ПК.

Сохраняя обработку графического пользовательского интерфейса на выделенном модуле, FANUC гарантирует, что оператор всегда получит отзывчивый дисплей, независимо от того, насколько сильно загружен главный процессор координацией сервоприводов и выполнением программы. ЧПУ 30i с большим количеством опций, обрабатывающий одновременную 5-осевую контурную обработку, по-прежнему будет плавно обновлять свое изображение, поскольку модуль графического пользовательского интерфейса обрабатывает это независимо.

Ключевые характеристики

Почему 128 МБ для обработки дисплея

128 МБ — это существенный объем DRAM, выделяемый для того, что может показаться «платой дисплея». Емкость оправдана множеством одновременных требований, предъявляемых к модулю графического интерфейса:

Управление буфером дисплея:Цветные ЖК-дисплеи с разрешением 1024×768 требуют примерно 3 МБ на полноцветный буфер кадров. При двойной буферизации (передний буфер плюс задний буфер для обновления экрана без мерцания) только память дисплея потребляет 6 МБ на экран.

3D-рендеринг траектории инструмента:Трехмерная графика запрограммированной траектории резания в реальном времени, показывающая траекторию инструмента через заготовку, требует сохранения геометрических данных, выполнения расчетов проекции 3D-2D и обновления визуализированного изображения по мере выполнения программы. Это требует больших вычислительных ресурсов и памяти.

Время выполнения функций ПК:Функциональный уровень ПК запускает операционную среду наряду с ЧПУ. Эта среда, включая прикладное программное обеспечение, буферы данных и коммуникационные стеки, занимает значительную часть 128 МБ. Остальная часть распределяется между функциями отображения и накладными расходами ОС.

Управление состоянием экрана:Несколько экранных представлений (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) сохраняют свое текущее состояние одновременно, поэтому переключение между экранами происходит мгновенно. Для хранения всех этих состояний экрана в памяти требуется значительный объем оперативной памяти.

Сценарии применения

Ошибка модуля графического интерфейса — дисплей завис, но ЧПУ работает:ЧПУ FANUC с функцией ПК отображает замороженное изображение. Станок продолжает резку (основной процессор не затрагивается), но панель оператора не отвечает. В качестве неисправности определяется A20B-3300-0551. Замена восстанавливает работу дисплея и ПК.

Снижение производительности функций ПК:Функция ПК на ЧПУ FANUC i-серии со временем работает все медленнее. Обнаружено старение компонентов в схеме памяти модуля графического интерфейса. Замена A20B-3300-0551 восстанавливает первоначальную отзывчивость функций ПК.

Часто задаваемые вопросы

Вопрос 1: В чем функциональная разница между A20B-3300-0551 (модуль графического интерфейса) и основным модулем ЦП, например A20B-3300-0479 (D3)?

Модуль ЦП D3 выполняет все функции управления станком — выполнение G-кода, управление сервоприводами, лестничную схему PMC, связь. Модуль графического пользовательского интерфейса (A20B-3300-0551) управляет всеми функциями отображения — рендерингом экрана, графиком траектории инструмента, приложениями функций ПК. Оба подключаются к одной основной плате, но работают в выделенных областях обработки. Неисправность одного из них не влияет на основную функцию другого.

В2: Может ли ЧПУ продолжить обработку, если A20B-3300-0551 выйдет из строя в середине программы?

Главный процессор продолжает выполнять программу — сервооси продолжают двигаться, PMC продолжает выполняться. Однако оператор теряет видимость всех экранов ЧПУ. Дисплей гаснет или зависает, что делает невозможным отслеживать состояние программы или инициировать управляемую остановку с панели. Самая безопасная практика — позволить текущему программному блоку завершиться в безопасной позиции, прежде чем устранять неисправность.

В3: Какие платформы ЧПУ используют A20B-3300-0551?

Емкость DRAM 128 МБ и обозначение модуля графического пользовательского интерфейса относятся к системам ЧПУ FANUC iB поколения с функцией ПК или опциями дисплея с высоким разрешением — платформам, где обработка графического пользовательского интерфейса назначена специальному модулю, а не встроена в основную плату. Подтвердите применимую модель ЧПУ из документации по оборудованию.

В4: Влияет ли замена A20B-3300-0551 на параметры или программы машины?

Нет. Параметры и программы ЧПУ хранятся в модулях SRAM и FROM на основной плате или рядом с ней, а не в модуле графического интерфейса. Замена A20B-3300-0551 не влияет на данные обработки. Режущая способность ЧПУ восстанавливается немедленно; функция дисплея восстанавливается при инициализации нового модуля.

Вопрос 5: Связан ли A20B-3300-0552 (соседний модуль) с A20B-3300-0551?

Да. A20B-3300-0552 — это соседний номер детали в том же диапазоне 055x, что и у серии A20B-3300. Как и другие соседние пары A20B-3300 (0602/0603 для модулей Pentium MMX 21i-B), пара 0551/0552, вероятно, представляет собой связанные модули — либо разные варианты памяти или производительности, обслуживающие одну и ту же категорию функций графического пользовательского интерфейса, либо дополнительные платы в одной и той же архитектуре дисплея.
