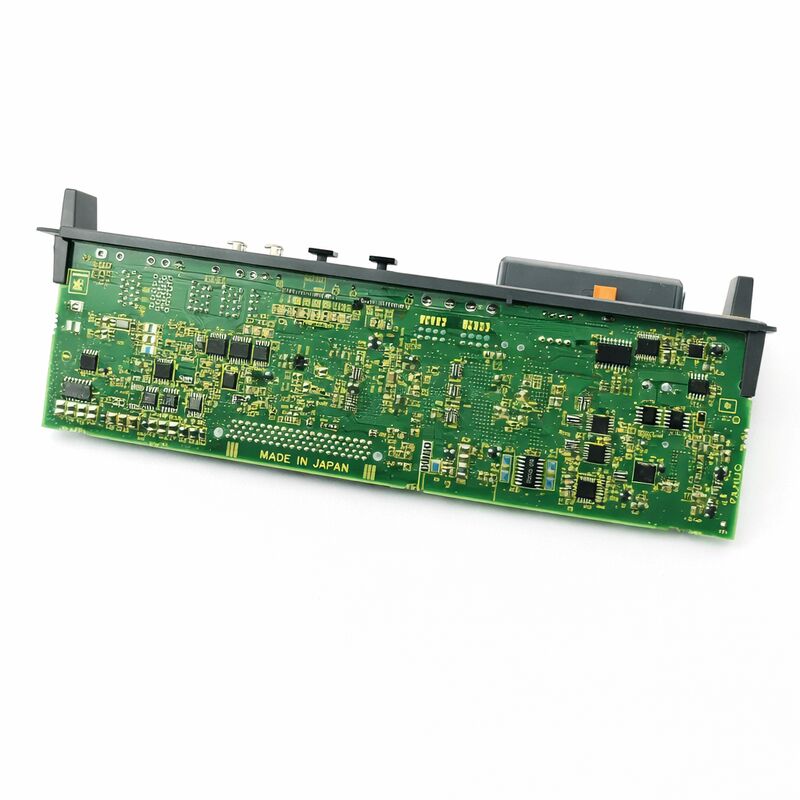

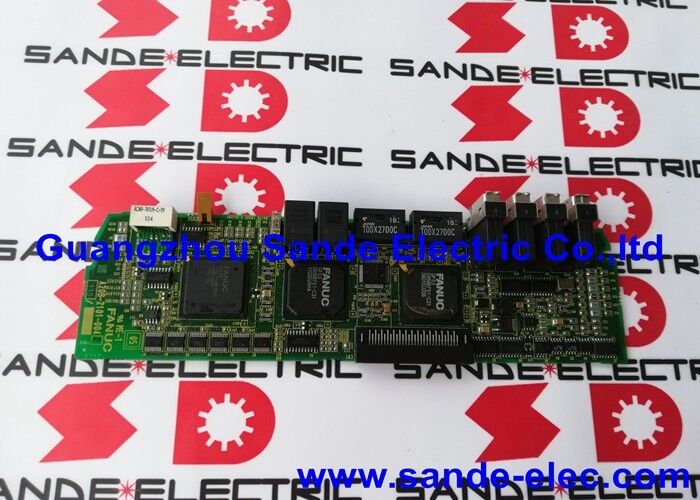

FANUC A20B-2101-0042 Контрольная панель A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042 ∙ PC Alpha iSV Двухканальная 3-осевая панель управления приводом ∙ Серия A20B-2101

Контрольный слой внутри альфа-исв-усилителя

A20B-2101-0042 - это ПКБ управления сервоусилительной системой Alpha iSV от FANUC ∙ панель управления, которая обеспечивает обработку и управление информацией для двухканального устройства,Трехосная сервоприводная установкаВ архитектуре усилителя Alpha iSV панель управления обрабатывает цифровой сигнал для управления сервоосной: принимает команды по расположению оси от CNC,выполнение алгоритмов управления током и скоростью, генерируя сигналы PWM-ворота на энергоэтап усилителя и управляя обработкой обратной связи кодера и обнаружением сигналов тревоги.

Обозначение "двухканальная" означает, что эта одна плата поддерживает два независимых канала сервооси.3-осевая способность отражает способность доски обрабатывать конфигурации приводов, обслуживающие до трех сервоосей в установленной системе привода.

Эта плата является серво-дополнительным модулем, она принадлежит к усилителю и стороне управления движением оборудования, а не к основному процессору CNC или уровню опций связи.Его сбой влияет на сервоприводную функцию осей, которыми он управляетСимптомы, как правило, специфичны для оси: сигнализация сервокоммуникации, сигнализация перенапряжения, которые не могут быть очищены путем проверки двигателя или кабеля,или оси, которые не инициализируются, пока другие оси в той же системе CNC остаются функциональными.

Основные характеристики

Серия A20B-2101 ️ Ремонт на уровне плат для приводов Alpha iSV

Семейство A20B-2101 охватывает пластинки управления приводом для сервоусилителей Alpha iSV FANUC.Замена на уровне платы неисправного ПКБ управления является экономически эффективным подходом к техническому обслуживанию, когда уровень питания усилителя здоров, выпрямитель, автобусные конденсаторы) и ПКБ управления отказываются через разные механизмы и могут обслуживаться независимо.

Сервоалармы, которые сохраняются после проверки кабелей двигателя, кабелей кодера и состояния кодера,в сочетании с диагностикой обычной мощности (напряжение в автобусе присутствует, без видимых повреждений компонентов), указывают на ПКБ управления.

A20B-2101-0042 предназначен для двухканальной трехосной конфигурации Alpha iSV. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.

Частые вопросы

Вопрос 1: Что означает "двухканальная 3-осяная" для этой доски?

Плата поддерживает два независимых канала сервопривода физически, с возможностью обработки до трех сервоосей в конфигурации привода, которой она служит.Один канал может управлять одной или двумя осьми в зависимости от модуля усилителя, в котором он установлен.Двухканальное обозначение отличает эту плату от одноканальной платы управления Alpha iSV из того же семейства A20B-2101.

Вопрос 2: Как подтвердить неисправность A20B-2101-0042 перед заказом замены?

Начните с анализа кода сигнализации Servo связи и оси-специфические неисправности, которые сохраняются после проверки кабеля и проверки кодера указывают на панель управления приводом.Подтвердить, что напряжение шины присутствует и стабильно (стадия здорового питания)Если это возможно, переместите панель управления подозреваемого усилителя на известный хороший усилитель того же типа.Если сигнализация следует за корпусом усилителя, энергетическая стадия не работает.

Вопрос 3: Можно ли использовать A20B-2101-0042 с другой машины в качестве замены?

Да, при условии, что исходная плата имеет тот же номер части A20B-2101-0042 и была подтверждена в рабочем состоянии до снятия.Планшет не хранит параметры, специфические для машины, которые находятся в контроллере CNC.После установки заменной панели управления проверьте набор параметров оси CNC (тип двигателя, предел тока,тип кодера) соответствует установленной конфигурации двигателя и выполняет испытание на низкой скорости на затронутых оси перед возвращением к производству..

Вопрос 4: Одно и то же ли A20B-2101-0042 с другими платами серии A20B-2101?

Прилегающие номера частей в серии A20B-2101 служат различным конфигурациям усилителей, различным количеством осей, различным расположением каналов или различным типам интерфейсов.Суффикс -0042 обозначает этот специфический двухканальный трехосевой вариантЗамена другого суффикса устанавливает плату с другой логикой управления осью, которая может не соответствовать конфигурации установленного усилителя.

Вопрос 5: Где находится источник A20B-2101-0042?

Через FANUC Alpha iSV двигатель компонент послепродажный специалисты в FANUC сервоусилителя на уровне доски ремонта и замены.3 оси) с этикетки установленной доскиПоставщики должны подтвердить, что устройство было протестировано в живой системе привода Alpha iSV с подключенными двигателями, а не просто включенными в изоляции, перед доставкой.
