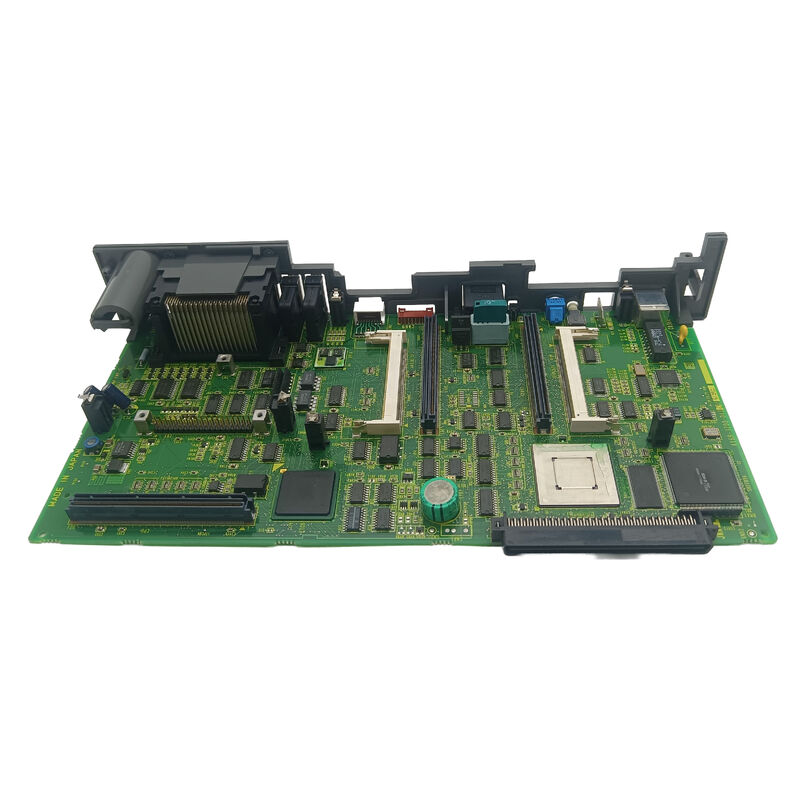

Планшет управления FANUC A16B-3200-0495 A16B32000495 A16B-32OO-O495

А16Б-3200-0495 | Плата главного процессора FANUC 0i Mate-B — центральная главная плата для систем ЧПУ серии 0i Mate Model B

0i Mate — компактная и экономичная платформа ЧПУ от FANUC

FANUC Series 0i Mate — это компактная экономичная ветвь семейства 0i CNC. Если стандартный 0i предназначен для станков общего назначения, то 0i Mate предназначен для более простых применений — 2- и 3-осевых токарных станков, небольших обрабатывающих центров и сверлильных станков, где требуется экономичное ЧПУ без ущерба для надежности.

Обозначение «Mate» имеет важное значение: оно означает уменьшенное количество входов-выходов и меньшую мощность оси по сравнению с полной платформой 0i, что делает ее подходящей для простых типов машин, где возможности полной 0i не нужны. Однако в аппаратном обеспечении используется то же качество сборки и архитектура FANUC, что и в более широком семействе 0i.

A16B-3200-0495 — это основная плата ЦП для поколения модели B платформы 0i Mate — главная плата, к которой подключаются все остальные платы и модули в блоке управления 0i Mate-B.

Основная информация о продукте

Роль основной платы — здесь все соединяется

A16B-3200-0495 — это плата, через которую все остальные компоненты блока управления 0i Mate-B передают свои сигналы и питание. Дополнительные модули, модули памяти, интерфейсные платы ввода-вывода и сервоинтерфейсные карты подключаются к шинным разъемам и объединительной плате основной платы. Когда основная плата выходит из строя:

• Дисплей ЧПУ гаснет или не удается инициализировать
• Перемещение оси невозможно — сервоинтерфейс не может получать команды.
• Логика последовательности PMC не может выполняться — блокировка машины и управление приводом прекращаются.
• Потеряна связь с панелями оператора и внешними устройствами

Все это происходит от одной доски. Замена A16B-3200-0495 на правильно настроенную замену — с переустановкой соответствующих модулей памяти SMD — восстанавливает все функции системы одновременно.

Сценарии применения

0i Неисправность токарного станка с ЧПУ Mate-B:2-осевой токарный станок с ЧПУ с управлением 0i Mate-B не запускается. Дисплей не показывает никакой реакции после включения питания. После подтверждения правильности работы источника питания A16B-3200-0495 определяется как неисправная основная плата. Установка замены и восстановление параметров из резервной копии возвращает станок в производство.

Ремонт блока управления ЧПУ:Продавец станков, ремонтирующий старую систему 0i Mate-B, заменяет главную плату A16B-3200-0495 в рамках полного ремонта блока управления, гарантируя запуск отремонтированного станка с новым базовым аппаратным обеспечением.

Часто задаваемые вопросы

Вопрос 1: В чем разница между 0i Mate-B и стандартным ЧПУ 0i-B?

0i Mate-B — это версия платформы 0i-B с уменьшенной конфигурацией, предназначенная для более простых станков с меньшим количеством осей (обычно 2–3) и меньшими требованиями к вводу-выводу. Стандартный 0i-B поддерживает больше осей, больше входов/выходов и больше дополнительных плат. Оба используют схожую аппаратную архитектуру, но основные платы имеют разные номера деталей: 0i Mate-B использует A16B-3200-0495, а 0i-B использует серию A16B-3200-0490/0491. Они не являются взаимозаменяемыми.

В2: Какие модули SMD необходимо перенести с оригинальной платы на замену A16B-3200-0495?

Модули FROM (системное программное обеспечение ЧПУ), модули SRAM (параметры и программы) и любые модули DRAM, установленные на исходной материнской плате, должны быть идентифицированы, осторожно удалены и переустановлены в те же места слотов на заменяющей плате. Эти модули содержат данные, специфичные для машины. Без них ЧПУ при запуске будет выдавать сигнал об ошибках системного программного обеспечения или отсутствия параметров.

В3: Требуется ли программирование A16B-3200-0495 после установки?

Сама плата не требует программирования прошивки — она работает с использованием системного программного обеспечения ЧПУ, хранящегося в модулях FROM. Однако, если модули FROM или SRAM исходной платы также вышли из строя, необходимо переустановить системное программное обеспечение ЧПУ и повторно ввести все параметры ЧПУ. Вот почему крайне важно выполнить полное резервное копирование параметров перед заменой основной платы.

В4: Можно ли отремонтировать A16B-3200-0495 на уровне платы?

Ремонт основных плат процессора FANUC на уровне платы осуществляется специализированными центрами ремонта электроники с ЧПУ. Для критически важного для производства оборудования прямая замена обычно выполняется быстрее, чем ремонт. В несрочных ситуациях квалифицированный ремонт является экономически эффективной альтернативой, когда отказ вызван отдельным компонентом, а не обширным повреждением.

В5: Какая документация необходима для замены A16B-3200-0495?

Требуется: руководство по подключению FANUC Series 0i Mate-B (раздел «Аппаратное обеспечение») со схемами расположения плат и назначением слотов модулей SMD; руководство по техническому обслуживанию ЧПУ с описанием процедур безопасности и процедур резервного копирования/восстановления параметров; и распечатка параметров машины или файл резервной копии. Без резервного копирования параметров восстановление после замены основной платы требует обращения к производителю станка.
