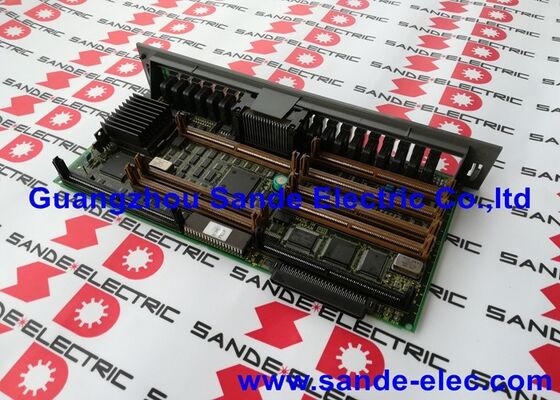

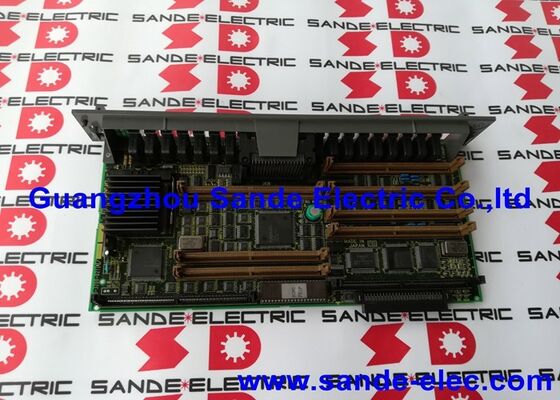

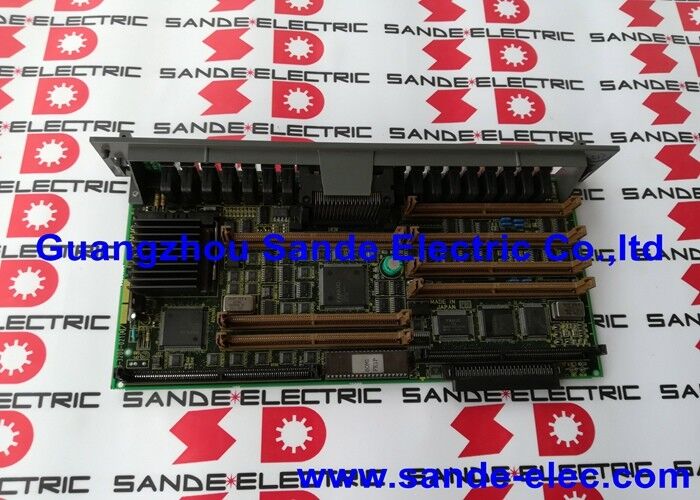

FANUC A16B-3200-0210 Планшеты процессоров A16B32000210 A16B-32OO-O21O

А16Б-3200-0210 | Основная плата ЦП FANUC серии 18, модель C — Intel i486DX2 / 66 МГц / 32 бита / 6 осей / 18-MC / 18-TC / 180-MC

Серия 18C — Последняя из поколения Pre-i

FANUC Series 18 Model C (FS18C) представляет собой последнюю версию платформы ЧПУ Series 18 перед переходом на аппаратное обеспечение 18i (i-поколения). Модель C представила процессор Intel i486DX2 — значительное обновление по сравнению с более ранними 8-битными и 16-битными процессорами, использовавшимися в моделях A и B Series 18, — сохранив при этом фундаментальную архитектуру семейства продуктов Series 18.

Машины, построенные на платформе 18-С, до сих пор находятся в активной производственной эксплуатации. A16B-3200-0210 является главной платой для этих систем — центральной платой, к которой подключаются все дополнительные модули SMD, и платой, которая определяет физические ограничения того, на что может быть настроено ЧПУ 18-C.

Ключевые характеристики

Девять слотов для модулей — конфигурация системы с помощью модулей SMD

A16B-3200-0210 поставляется в виде стандартной базовой платы без каких-либо подключаемых модулей SMD (устройство поверхностного монтажа). Девять слотов для модулей на плате принимают модули, определяющие возможности конкретной системы:

• Модуль SRAM:Сохранение параметров и программ с батарейным питанием
• Модуль флэш-ПЗУ (FROM):Системное программное обеспечение и долговременное хранилище программ
• Модуль DRAM:Рабочая память для обработки процессора
• Модуль сервоуправления:Интерфейс управления осью
• Модуль сервоинтерфейса:Подключение сервошины FSSB или типа A
• Модуль управления шпинделем:Аналоговый или цифровой интерфейс шпинделя
• Периферийный модуль ввода-вывода:Интерфейс ввода-вывода машины
• Модуль ЭЛТ/ЖК-дисплея:Интерфейс управления дисплеем
• Модуль связи:Варианты RS-232, RS-422 или Ethernet

Благодаря этой модульной конструкции плата «поставляется без модулей SMD» — комбинация модулей делает плату специфичной для конкретного станка и типа ЧПУ. Общая плата A16B-3200-0210 принимает любую допустимую комбинацию этих модулей, соответствующую исходной конфигурации установленной машины.

Сценарии применения

Отказ основной платы обрабатывающего центра 18-MC:Обрабатывающий центр с ЧПУ FANUC 18-MC не загружается. После подтверждения целостности источника питания A16B-3200-0210 определяется как точка отказа. Установка сменной платы с переустановкой оригинальных модулей SMD и последующим восстановлением параметров из резервной копии возвращает обрабатывающий центр в работу.

Замена поворотного центра 18-TC:На главной плате токарного центра возникает периодически возникающая неисправность, вызывающая случайные сбросы. Сменная плата A16B-3200-0210 восстанавливает стабильную работу с существующими модулями SMD и программным обеспечением ЧПУ.

Технический ремонт ЧПУ:Старый обрабатывающий центр 18-MC проходит комплексный ремонт ЧПУ. A16B-3200-0210 заменяется в рамках обновления платы, при этом все модули SMD проверяются и переустанавливаются.

Часто задаваемые вопросы

В1: Какие модули SMD необходимо заказывать отдельно для комплектации полной системы A16B-3200-0210?

Необходимые модули зависят от конкретной конфигурации ЧПУ 18-C. Как минимум: модуль FROM (системное программное обеспечение ЧПУ), модуль SRAM (параметры и программы) и модуль DRAM (рабочая память). Сервопривод, шпиндель и коммуникационные модули зависят от количества осей станка и типа привода. Прежде чем заказывать замену, определите типы установленных модулей на оригинальной материнской плате — номера деталей модулей напечатаны на этикетке каждого модуля SMD.

Вопрос 2: Совместим ли A16B-3200-0210 с ЧПУ серии 16C?

A16B-3200-0210 подтвержден для платформы Series 18C/18M/T. Хотя в некоторых источниках эта плата указана в документации Series 16/18 Model B, в Series 16C и 18C используется связанное, но разное оборудование основной платы. «Перед заказом подтвердите целевую модель ЧПУ — 16C или 18C, поскольку соседние номера деталей платы соответствуют 16C.

В3: Какова максимальная емкость памяти программ, достижимая с помощью этой платы?

Память программ определяется модулями FROM и SRAM, установленными на A16B-3200-0210, а не самой основной платой. Девять слотов для модулей платы принимают модули различной емкости FROM, а модули SRAM разных размеров определяют количество и размер программ, сохраняемых с помощью резервной батареи. Комбинация модулей FROM и SRAM определяет общую конфигурацию хранения программ в системе.

В4: Требует ли установка A16B-3200-0210 повторного ввода всех параметров и программ?

Да, если модули SMD не перенесены с вышедшей из строя платы. Модуль SRAM сохраняет параметры и программы (с резервной батареей). Если модуль SRAM с оригинальной платы не поврежден и перенесен на замену A16B-3200-0210, данные ЧПУ сохраняются. Если модуль SRAM также вышел из строя, требуется полное восстановление из резервной копии. Вот почему регулярное резервное копирование параметров является важной практикой технического обслуживания.

Вопрос 5: Можно ли добавить к A16B-3200-0210 процессор RISC для повышения производительности?

Некоторые системы ЧПУ FANUC предлагали дополнительные платы сопроцессора RISC для ускорения определенных функций — в первую очередь высокоскоростной контурной обработки и расширенного прогнозирования. В слоты модулей A16B-3200-0210 можно установить эти дополнительные платы. Полный список поддерживаемых дополнительных плат и требования к их установке см. в руководствах по подключению и техническому обслуживанию FANUC серии 18C.
