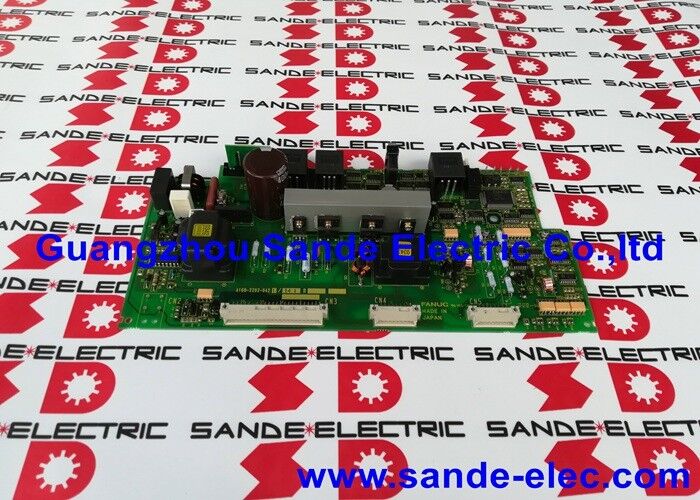

A16B-2202-0421∙ FANUC Alpha PSM Сервоуправление питанием ПКБ от PSM-15 до PSM-55 / 200VAC / 283VAC-325VDC Регенеративный / постоянный автобус

PSM

В сервосистеме серии FANUC Alpha кабинет привода содержит три типа модулей на общей шине постоянного тока:

• PSM (модуль питания):Преобразует электрическую сеть в магистраль постоянного тока. Все остальные модули получают энергию из этой магистрали.
• SVM (сервомодуль):Приводит в действие сервомоторы из автобуса.
• SPM (модуль шпинделя):Двигает спиндовый двигатель из автобуса.

PSM является электрической основой всей системы привода.

A16B-2202-0421 - это ПКБ управления внутри PSM. Он управляет схемами коррекции и коррекции коэффициента мощности, контролирует напряжение магистрали постоянного тока,выполняет последовательность отключения питания по команде или сигналу тревоги, и выполняет функцию регенерации, возвращающую энергию торможения двигателя из магистрали постоянного тока обратно в электросеть переменного тока.

Основные характеристики

Коды тревоги PSM

PSM генерирует коды тревоги, которые CNC отображает при появлении неисправности.

• AL-01:Превышение тока в основном энергомодуле
• АЛ-02:Прохладитель отключен
• АЛ-03:Необычно высокая температура теплоотвода
• АЛ-04:Напряжение на одночасовой шине снизилось
• AL-05:Главный конденсатор не заряжен в течение указанного времени
• AL-06:Входное питание ненормально
• АЛ-07:Необычно высокое напряжение в одночасовой шине

Сценарии применения

Диагностика тревоги PSM:Система привода FANUC Alpha генерирует постоянную сигнализацию AL-04 (падение напряжения постоянного тока) после включения.и главный этап питания (проводка и силовые устройства) проверяются как нетронутые. Управляющая панель A16B-2202-0421 идентифицируется как источник неисправности. Замена восстанавливает регулирование напряжения постоянного тока PSM.

Технический ремонт системы привода:Во время запланированного капитального ремонта привода серии Альфа,A16B-2202-0421 заменяется в рамках проактивного обновления ПКБ для предотвращения поломки панели управления ПСМ, связанной с возрастом, на производственной системе с высоким циклом работы..

Частые вопросы

Вопрос 1: Если PSM показывает сигнализацию AL-07 (перенапряжение магистрали постоянного тока), указывает ли это всегда на сбой панели управления?

У AL-07 может быть несколько причин: сбой панели управления, сбой регенерационной схемы, препятствующей возвращению энергии в сеть,или внезапное замедление с высокой инерцией, которое на мгновение превышает способность к регенерации. Проверьте, что рампы замедления в параметрах CNC не установлены слишком агрессивно, прежде чем заменить A16B-2202-0421.Вероятным источником неисправности является панель управления или этап питания..

Вопрос 2: Можно ли использовать A16B-2202-0421 с моделями PSM с суффиксом BM (например, A06B-6087-H115#BM)?

Суффикс #BM указывает на маркированный CE вариант модуля PSM. Соответствующим контрольным ПКБ для этих маркированных CE вариантов является A16B-2202-0424, а не A16B-2202-0421.Эти две версии платы специфичны для их соответствующих вариантов модулей и не взаимозаменяемы.. Подтвердите, является ли установленный PSM стандартным или вариантом BM, прежде чем заказать замену панели управления.

Вопрос 3: Что такое панель проводки, и нужно ли ее заменить одновременно с A16B-2202-0421?

PSM содержит два основных PCB: панель управления (A16B-2202-0421) и панель проводки (вариант A20B-1006-xxxx, специфический для номинальной мощности PSM).Доска проводки обрабатывает высокоскоростные электросоединения; панель управления управляет логикой регулирования и защиты.поврежденные соединители только панель управления A16B-2202-0421 должна быть заменена при сбое панели управления.

Вопрос 4: безопасно ли тестировать A16B-2202-0421 путем питания PSM без подключения SVM или SPM модулей?

PSM может устанавливать постоянную шину без подключения модулей нагрузки.конденсаторы постоянного тока будут заряжаться до 283 ‰ 325 ВДС. Следуйте всем предписаниям безопасности при высоком напряжении: никогда не прикасайтесь к терминалам постоянного тока или внутренним компонентам при включенном устройстве.подождать цикл разряда конденсатора (обычно 5-10 минут) перед доступом к внутренней части PSM.

Вопрос 5: Как A16B-2202-0421 взаимодействует с CNC во время контролируемой последовательности отключения?

CNC посылает команду отключения питания PSM через сервосигнал включения перед отключением переменного тока в контролируемом отключении.A16B-2202-0421 отвечает, приказывая энергетическому этапу остановить регенерацию, позволить магистрали постоянного тока разряжаться до безопасного уровня через контролируемый путь импеданса, а затем выключить.Эта последовательность предотвращает внезапное обрушение напряжения в одночасовом автобусе, которое может повредить параметры привода или вызвать механические проблемы от внезапной потери мощности оси.
