1pc FANUC Кодер A860-2010-T341 Новый A8602010T341 A860-2010-T341

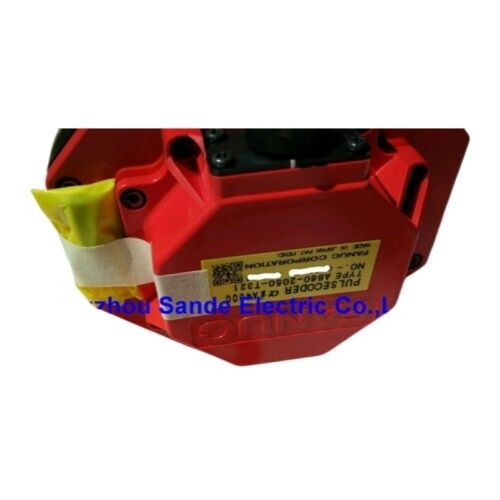

FANUC A860-2010-T341 Импульсный кодер aiAR128 Запечатанный абсолютный кодер для сервомоторов серии Alpha i, новый

Некоторые компоненты в сервосистеме FANUC могут постепенно деградировать, машина развивает позиционный дрейф, прерывистые сигналы тревоги, непоследовательное контурирование.сигнализация кодераВ любом случае, кодер почти всегда является компонентом, который вы отслеживаете.

ВFANUC A860-2010-T341является герметизированным aiAR128 абсолютным импульсным кодером для сервомоторов FANUC Alpha i серии AC, широко используемого устройства обратной связи, которое также носит обозначениеENCODER AIAB128и непосредственнозаменяет предыдущий A860-2014-T301.

Этот блокновые.

Что предоставляет aiAR128

Обозначение aiAR128 помещает этот кодер твердо в Альфа I поколение FANUC серийных абсолютных импульсных кодеров.

The "AR128" component refers to the 128-fold resolution class within the absolute encoder family — the encoder delivers high-resolution absolute position data via FANUC's high-speed serial communication link to the servo amplifier, что позволяет строго контролировать замкнутый цикл, вокруг которого были спроектированы приводы серии Alpha i.

В качествеабсолютный кодер, A860-2010-T341 сохраняет данные о положении оси через циклы питания, поддерживаемые батареей в сервоусилителе.

Перезагрузка машины не требует обратной последовательности обратного ориентирования. Диск читает кодер при включении и сразу же знает положение оси.

Это значительное эксплуатационное преимущество для производственных машин, где время перезагрузки напрямую отражается на производстве.

Технические спецификации

Коническая гора ∙ Что она означает на практике

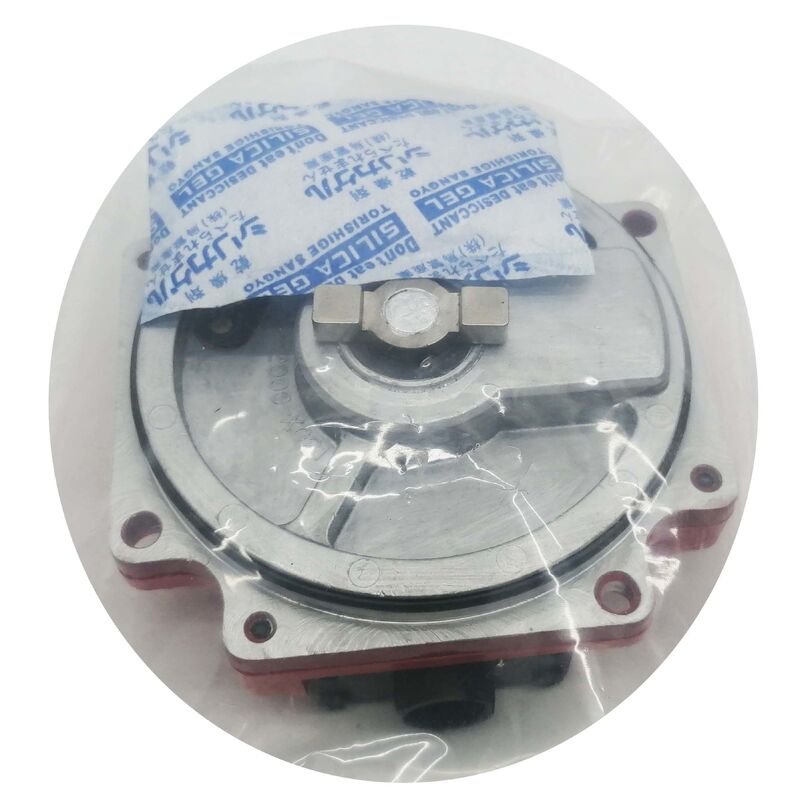

Установка TPR (конный вал) отличает этот кодер от вариантов прямого вала.сцепление кодера задействует соответствующую коническую отверстие в корпусе кодера, с высоким уровнем трения при затягивании удерживающего болта.

Этот метод установки имеет два практических преимущества.

Во-первых, это устраняет игру на интерфейсе сцепления кодера: в отличие от клавиатуры или сцепления в стиле сцепления,Правильно установленный конический двигатель не производит углового обратного ответа между валом двигателя и сенсорным элементом кодера..

Во-вторых, он лучше, чем многие альтернативные методы крепления, устойчив к развязыванию при вибрации.что имеет значение для сервомоторов, которые испытывают повторяющиеся циклы быстрого ускорения и замедления в течение миллионов рабочих часов.

IP67 герметичный корпус защиту, которая окупается с течением времени

Запечатанный корпус на A860-2010-T341 обеспечиваетЗащита от проникновения IP67- полный отказ от пыли и способность выдерживать погружение в воду на глубину до одного метра, что на шаг выше уровня IP65 многих предыдущих вариантов кодеров FANUC.

На станке-инструменте с ЧПУ, находящемся в производстве, моторный конец сервосистем находится в среде, где распыливание охлаждающей жидкости, туман жидкости для резки, аэрозоль масла и воздух, загруженный микросхемами, являются обычными.Оптический кодер, который теряет уплотнение через трещину корпуса, деградировавшее О-кольцо или неадекватный рейтинг IP

Ухудшение часто происходит постепенно: незначительно шумные сигналы о положении становятся все более нерегулярными, прежде чем создать чистую тревогу.и машина может работать с уменьшенной точностью задолго до того, как она фактически остановится.

Конструкция IP67 является правильным ответом на эту среду.

Для двигателей, установленных в местах для стирки, вблизи насадки охлаждающей жидкости или в любом приложении с воздействием жидкости, герметичная конструкция не является необязательной - это то, что делает долгосрочную надежность возможной.

Заменяет A860-2014-T301

Одним из подтвержденных и документированных фактов об A860-2010-T341 является то, что этотекущая замена для A860-2014-T301.

Машины, которые изначально были оснащены кодером A860-2014-T301, используют A860-2010-T341 в качестве прямой замены текущего производства.одинаковая совместимость с сервоусилителем и управлением CNC.

Это замещение имеет значение для команд технического обслуживания, которые могут искать по старому номеру детали.

Если на этикетке кодера на вашем моторе написано A860-2014-T301, то A860-2010-T341 - это то, что вы заказываете.

Где работает этот кодер

Платформа сервомотора серии FANUC Alpha i является основой управляемых FANUC станков с ЧПУ с начала 2000-х годов.и семья импульсных кодеров aiAR128 является одной из наиболее часто встречающихся спецификаций кодеров в этой установленной базеA860-2010-T341 можно найти в:

Центры обработки с ЧПУОтносительное воздействие на оси привода на оси X, Y, Z и вращающиеся оси вертикальных и горизонтальных станков от строителей, включая Mazak, Okuma, Makino, DMG Mori, Doosan и многие другие

Центры обработки с ЧПУ— axis servo feedback on two-axis and multi-axis CNC lathes, including sub-spindle and C-axis drives

FANUC Промышленные роботы∆ обратная связь по оси суставов на суставных роботах серии M и R с использованием сервомоторов Alpha i в суставах рук

Гибкие производственные системыСервоприводы на переменчиках поддонов, конвейерных индексаторах и автоматизированных системах обработки материалов, построенных вокруг приводов FANUC Alpha i

Специальное производственное оборудование∆ автоматизированные элементы в автомобильной, аэрокосмической и общей обрабатывающей промышленности

Частые вопросы

Вопрос 1: Заменяет ли A860-2010-T341 непосредственно A860-2014-T301?

Да, A860-2010-T341 является заменой FANUC для A860-2014-T301. Оба агрегата обслуживают одно и то же семейство двигателей с одним и тем же интерфейсом последовательной абсолютной обратной связи.Если на этикетке кодера на вашем двигателе написано A860-2014-T301, заказывая A860-2010-T341 является правильной заменой.

Вопрос 2: является ли A860-2010-T341 абсолютным или инкрементальным кодером?

Это так.абсолютныйОн выводит непрерывные данные о положении вала через высокоскоростную серийную связь FANUC, и положение сохраняется при отключении от батареи в сервоусилителе.

Это устраняет необходимость цикла обратного ориентирования по оси отсчета при каждом запуске машины.

Вопрос 3: Какие сервоусилители и контроллеры CNC совместимы с этим кодером?

A860-2010-T341 предназначен дляСервоусилители серии FANUC αi и βi, в паре с CNC-управлениями в0i, 16i/18i/21i и 30i/31i/32iСемьи.

Он общается по высокоскоростному протоколу последовательной обратной связи FANUC, который является стандартным интерфейсом для комбинаций мотора-усилителя серии Alpha i и Beta i.

Вопрос 4: Какие сигналы FANUC указывают на неисправность A860-2010-T341?

Неудачи, связанные с кодером, обычно вызываютСервосигнализаторы SVна дисплее CNC - обычно SV0364 (сигнализация CSAL), SV0368 (сигнализация мягкой фазы) или коды сигнализации, связанные с связью, указывающие на потерю или повреждение серийных данных кодера.

Перед заменой кодера проверьте кабель кодера и разъединитель на обоих концах, так как повреждение кабеля и коррозия соединителя приводят к идентичным сигналам тревоги.

Вопрос 5: Почему конструкция конического вала имеет значение для этого кодера?

Коническая вал (TPR) установка создает самоцентрирующийся, без обратной реакции соединение между валом двигателя и кодера сцепления.

В отличие от клавиатурных или зажимных сцеплений, конический генератор создает точную интерференцию при правильном вращении, исключая угловую игру и сопротивляясь ослаблению при вибрации.Это напрямую влияет на качество и последовательность обратной связи позиции, доставленной к сервоприводу.
