Руководство TOSOKU Генератор электроимпульсов MPG RE45BA1R5

Тосоку RE45BA1R5 OEM Заменяемый генератор импульсов 5 Вт постоянного тока, 100 ППР, Выход напряжения, 80 мм, Япония

Когда вам нужна эта часть

Большинство инженеров по техническому обслуживанию, ищущих эту часть, уже знают процедуру:ручное колесо на станке или на станке поворота начало плохо себя вести ось движется в одну сторону, когда вы поворачиваете циферблат в другую, или определенные повороты не производят никакого движения, или движение нервно даже при наилучшей настройке увеличения.

Машина работает уже много лет, оригинальный кодер Тосоку накапливал сотни тысяч вращений циферблата, и он наконец-то показывает свой возраст.

RE45BA1R5 - это та часть, которая тебе нужна.

Это прямая замена RE45BA1R5C (нынешняя обновленная производственная версия с суффиксом носит C в конце, но основные спецификации и установка идентичны оригинальному RE45BA1R5).

Выходное напряжение 5 В, 100 ППР и 80 мм комбинация циферблата представляет собой наиболее широко используемый вариант RE45B в панелях станков CNC по всей Азии, Европе,и Северная Америка это конфигурация, что Fanuc, Mitsubishi, Mazak, Haas и десятки других производителей станков-инструментов указали в своих панелях операторов на протяжении десятилетий.

Покупка замены должна быть простой, если вы обратитесь непосредственно в авторизованную дистрибьюторскую сеть Tosoku.

Остерегайтесь недорогих копий RE45B является одним из наиболее копируемых MPG-кодеров на рынке, и копии варьируются от почти функциональных до совершенно бесполезных через несколько недель.

Оригинальный Тосоку доказал свою долговечность в производственной среде именно потому, что оптический сенсорный механизм, механизм отключения,и механическая конструкция изготовлены с допустимыми допустимыми значениями, которые не соответствуют общим копиям..

Как определить RE45BA1R5 на вашем компьютере

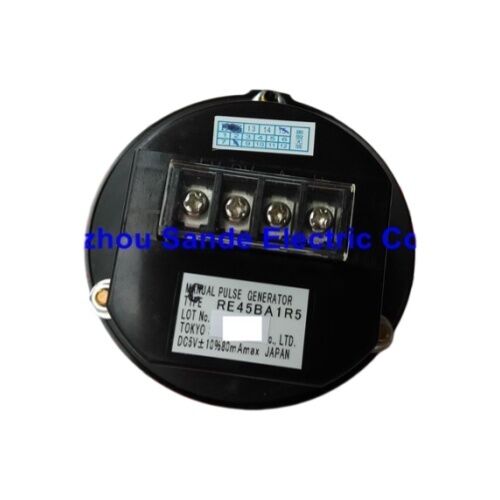

Номер детали обычно печатается на этикетке на задней стороне корпуса кодера, видимой после открытия панели оператора.Ищите "RE45BA1R5" или "RE45BA1R5C" (суффикс C является незначительным обновлением пересмотра), полностью эквивалентная базовой части).

Три крепежных гайка, видимые с передней стороны панели оператора, идентифицируют его как устройство типа А (3-х гайка).и черный циферблат с логотипом Тосоку на черной 15-мм ручке подтверждает конфигурацию ручки типа В.

Если этикетка на коде повреждена или отсутствует, физическая идентификация:

• Чёрный пластиковый циферблат диаметром 80 мм с индексированными знаками
• Три панели монтажных орехов примерно на 120°, видимых спереди
• Задний выход соединителя (форма проводки зависит от того, использует ли машина стандартную проводку Тосоку или пользовательский ремень от производителя машины)
• Сделано в Японии

The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG inputПодтвердите номер оригинальной части перед заказом.

RE45BA1R5 против RE45BA1R5C Они одинаковые?

- Да, это так. The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.

Установка, электрические соединения, напряжение питания, разрешение, формат выхода и механические габариты остаются неизменными между RE45BA1R5 и RE45BA1R5C.Два номера деталей взаимозаменяемы для целей замены.

Некоторые авторизованные дистрибьюторы перечисляют только вариант C (как текущую версию доставки); не беспокойтесь, что вы не получаете точное исходное обозначение.

Как распознать неисправность МПГ до того, как она полностью остановится

MPG-кодеры редко выпадают сразу, но чаще всего они постепенно деградируют, и симптомы легко ошибочно диагностировать, если не искать их специально.

Отсутствуют импульсы под определенными углами.На оптическом диске появляется пометка или мелкая царапина на одном или нескольких его треках, в результате чего фотодетектор пропускает импульсы в этом сегменте вращения.

При настройке увеличения ×1 это проявляется как случайные пропущенные шаги, ось перемещается на 0,001 мм за задержку большую часть времени, но иногда не реагирует.та же ошибка может остаться незамеченной, потому что большее командование движения на импульс маскирует пропуск.

Обратное направление на частичных поворотах.Загрязненный диск или изношенная схема фотодетектора вызывает мимолетное неправильное считывание фазовой связи A/B, в результате чего CNC считает на один шаг назад, прежде чем возобновить нормальное отсчет вперед.

Это похоже на небольшое колебание или обратную реакцию, подобную ошибке во время медленного движения рулевого колеса.

Нет выхода на первом повороте после запуска.Оптический излучатель (LED) внутри кодера старен до такой степени, что требуется время, чтобы достичь стабильной интенсивности выхода после включения.Сигнал слишком слабый для фотодетектора, чтобы читать его достоверно..

Обычно это прогрессирует до постоянной неисправности в течение нескольких недель или месяцев.

Прилипчатое или нерегулярное ощущение расслабления.Механизм с подкреплением пружины, который перемещается через каждое положение, изнашивается, и тактильная обратная связь больше не соответствует одному чистому импульсу на клик.

Это симптом механического износа, отличающийся от оптических сбоев выше, и он часто сосуществует с ними в устройстве, которое было сильно использовано.

Любой из этих симптомов является сигналом к замене кодера до полного отказа рулевого колеса во время критической операции.

Проводка замены

RE45BA1R5 выходит из проводки через заднюю часть корпуса кодера.и производитель машины указывает соединитель и проводку в конкретной конфигурации машины.

Когда вы снимаете старый кодер, сделайте фотографию проводки, прежде чем отключать что-либо.

Кодирование цвета провода обычно соответствует стандартной конфигурации вывода Тосоку:

• Выходы фазы А и B (двойка квадратуры)
• A-общий и B-общий (отзывы по двум выходным каналам)
• +5V питание и 0V заземление

Конкретные назначения булавки или терминала на интерфейсном соединителе машины определены в электрических схемах машины,не Тосоку кодер сам по себе является стандартным устройством вывода квадратуры, и интерфейс MPG CNC отображает пины A, B и питания в соответствии со стандартом проводки производителя машины.

Перед подключением заменного кодера проконсультируйтесь в руководстве по техническому обслуживанию для получения точных заданий терминала.

Вариант с суффиксом C в линейке MPG Тосоку

Суффикс C на номерах деталей Tosoku RE45B последовательно обозначает незначительный внутренний пересмотр, он никогда не указывает на изменение внешнего интерфейса, спецификации производительности,или конфигурации крепления.

Эта конвенция распространяется на все семейство RE45B: RE45BD1R5C заменяет RE45BD1R5 (без циферблата 5V 100PPR), RE45BA2R1C заменяет RE45BA2R1 (80 мм циферблат 12V 25PPR) и так далее.Покупка версии с суффиксом C любого варианта RE45B в качестве замены оригинальной базовой версии всегда правильна.

Изготовители машин и службы технического обслуживания не должны отталкиваться от обновления суффикса при перекрестном сопоставлении номеров деталей BOM с текущими запасами.

Основные характеристики

Частые вопросы

Вопрос 1: Моя машина показывает "ошибку MPG" или ось рулевого колеса не реагирует?

Не обязательно. Перед заменой кодера проверьте проводку от кодера до ввода MPG CNC - свободный разъем, сломанный провод в кабеле рядом с панелью (где кабели неоднократно изгибаются),или грязный кнопок может вызвать идентичные симптомы с неисправным кодером.

Если после повторного подключения неисправность исчезает на короткое время, а затем возвращается, вероятным виновником является не кодер, а соединитель или кабель.

Кодер следует заменять только в том случае, если кабель и разъемы не работают механически и электрически.

Вопрос 2: Замена RE45BA1R5C прибывает с обнаженными проводами, как я узнаю, какая провода какая?

Стандарт цвета проводки RE45B от Tosoku: Vcc (+5V) - обычно красный провод; 0V (земля) - черный или белый; выход А-фазы - зеленый; выход В-фазы - желтый (или аналогичная цветовая схема).

Тем не менее, цветовые коды могут варьироваться в зависимости от партии производства и от того, указал ли производитель машины специальную подвеску.

Всегда проверяйте функции провода по оригинальному чертежу машины или тщательно измеряя отношения напряжения перед подключением.Выходы A и B покажут логические колебания 5V во время медленного вращения кодера; обмен А и B переворачивает направление оси, но не вызывает повреждений.

Вопрос 3: Производитель машины указывает номер детали на моей бумаге о продаже как RE45BA1R5 без суффикса C. Является ли RE45BA1R5C прямой заменой?

RE45BA1R5C - это текущая серийная версия RE45BA1R5 Тосоку добавил суффикс C, чтобы отследить пересмотр производства, который не меняет спецификацию продукта,интерфейс, или приспособления.

Любой авторизованный поставщик Tosoku подтвердит это.

Использование RE45BA1R5C в качестве замены установки RE45BA1R5 является правильной и ожидаемой процедурой.

Вопрос 4: Могу ли я временно проверить, является ли кодер неисправным, заменив RE45BA1R5 с другой машины?

Да, замена кодеров между машинами одного и того же типа CNC (одно и то же напряжение питания и формат ввода MPG) является действительным диагностическим методом,Если соединители проводки совпадают или вы можете подключить провода правильно.

Если ось, которая вела себя нерегулярно, работает правильно с заимствованным кодером, то исходный кодером неисправен.

Если неисправность следует за кодером на другую машину, то кодером является подтвержденная неисправность.

Если ошибка остается на исходной оси с заимствованным кодером, проблема заключается в проводке, интерфейсе MPG CNC или настройках параметров CNC, а не в кодере.

Вопрос 5: После установки заменного RE45BA1R5, при вращении рулевого колеса ось движется в неправильном направлении.

А и В фазовые провода перевернуты или они были заменены в оригинальной проводке, или замена была проводка с A и B перенесены относительно ориентации исходного кодера.

Замена соединений A и B обращает вспять отношение направления между вращением рулевого колеса и движением оси, не влияя на какую-либо другую функцию.Определить выходной A и B проводов на замены кодера и заменить их в точке подключения.

В качестве альтернативы CNC может иметь параметр для инвертации направления ввода MPG на элементах управления Fanuc,это регулируется с помощью соответствующего параметра направления оси MPG (проверьте руководство с параметрами CNC для конкретной серии).

Правильный результат достигается либо с помощью оборудования, либо с помощью параметров.
