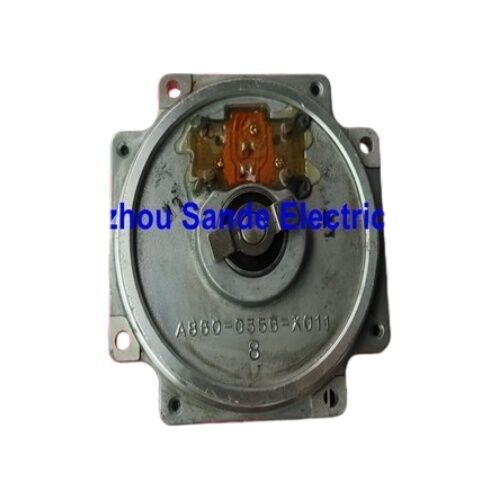

FANUC Серводвигатель с непрерывным вращением и импульсным энкодером A860-0356-X011

FANUC A860-0356-X011 Непрерывный роторный импульсный кодер — абсолютный энкодер αA64 для серводвигателей серии FANUC Alpha

Компонент, отвечающий за каждое точное перемещение оси

На задней стороне вашего серводвигателя FANUC серии Alpha установлен небольшой, но критически важный аппаратный компонент, о котором большинство операторов станков никогда не задумываются — до тех пор, пока он не выйдет из строя. A860-0356-X011 представляет собой внутренний ротор и чувствительный элемент αA64 (AA64) импульсного кодера, семейства абсолютных последовательных энкодеров, которые обеспечили позиционную осведомленность целому поколению серводвигателей FANUC Alpha.

Этот номер детали встречается в различных перекрестных ссылках на рынке. Полная сборка энкодера широко указывается как A860-0360-T201, A860-0360-V501 или A860-0360-V511 — A860-0356-X011 идентифицирует внутренний диск/ротор энкодера, расположенный внутри сборки с красной крышкой. При поиске сменного энкодера для двигателя серии Alpha в списках поставщиков могут встречаться как обозначение ротора, так и номер полной сборки, и оба относятся к одному и тому же функциональному блоку, необходимому для восстановления работоспособности оси.

Что на самом деле означает "AA64" — и почему разрешение имеет значение

Обозначение AA64 расшифровывается следующим образом: A — для серии Alpha, A — для абсолютного типа, 64 — для 64 000 импульсов на оборот. Этот показатель разрешения — 64K отсчетов на оборот — отличает это поколение энкодеров FANUC от более старых моделей с более низким разрешением и определяет точность позиционирования, доступную системе ЧПУ.

При 64 000 отсчетов на оборот сервоусилитель получает чрезвычайно детализированные данные о положении при каждом вращении вала. На шарико-винтовой передаче с шагом 10 мм это означает разрешение позиции 0,15625 микрометра на отсчет энкодера — гораздо тоньше, чем механическая точность большинства станков, что именно и является целью. Вы хотите, чтобы система обратной связи была самым точным элементом в цепи, чтобы она никогда не становилась ограничивающим фактором в производительности позиционирования станка.

абсолютный характер этого энкодера также имеет большое значение. В отличие от инкрементных энкодеров, которые измеряют только относительное движение от известной начальной точки, абсолютный энкодер сохраняет свое значение положения даже при отключении питания станка. Когда станок запускается на следующее утро, система ЧПУ уже точно знает, где находится каждая ось. Цикл возврата в исходную точку не требуется. Сервоусилитель считывает сохраненное положение немедленно после включения питания, и станок готов к работе.

Технический обзор

Где находится этот энкодер и как он подключается

Импульсный кодер αA64 устанавливается внутри характерной красной пластиковой торцевой крышки на задней стороне серводвигателей FANUC серии Alpha. Энкодер соединяется с валом двигателя через прецизионную соединительную муфту, которая передает вращение без люфта или проскальзывания. Красная крышка в сборе — корпус энкодера, муфта и печатная плата — представляет собой автономный блок, который крепится к заднему колоколу двигателя.

14-контактный разъем обеспечивает как питание энкодера, так и вывод последовательных данных обратно на сервоусилитель. В архитектуре последовательных импульсных кодеров FANUC данные о положении передаются в виде цифрового последовательного потока, а не в виде необработанных инкрементных импульсов. Это делает сигнал более устойчивым к помехам на кабеле от двигателя к усилителю, и он несет более богатые данные — абсолютное положение, скорость и состояние — в формате, с которым DSP усилителя может работать напрямую.

Важный практический момент: кабель энкодера не является частью сборки A860-0356-X011 / A860-0360 и должен приобретаться отдельно, если он поврежден. Неисправности кабеля на 14-контактной линии вызывают аварийные сигналы сервопривода, которые симптоматически идентичны отказу аппаратного обеспечения энкодера, поэтому кабель всегда является первым, что следует проверить, прежде чем списывать сам энкодер.

Идентификация двигателя Alpha: распознавание правильного соответствия

Серводвигатели FANUC серии Alpha, использующие этот энкодер, обычно имеют буквенно-цифровой суффикс B75 в коде заказа двигателя — например, A06B-0127-B075, A06B-0163-B075 и аналогичные обозначения. "75" в коде двигателя было соглашением FANUC для обозначения двигателя Alpha, оснащенного абсолютным импульсным кодером αA64.

Если вы не уверены, использует ли ваш двигатель этот энкодер, физическим маркером является красная пластиковая крышка на нерабочем конце двигателя. Двигатели серии Alpha с этой крышкой используют энкодер семейства A860-0360. Синие или серые крышки указывают на другие поколения энкодеров с другими внутренними спецификациями и другими типами разъемов — они не взаимозаменяемы.

Типичные шаблоны отказов и их причины

αA64 энкодер — это оптическое устройство: светодиод освещает прецизионно травленый стеклянный диск, а фотодетекторы считывают шаблон. Несколько механизмов отказа имеют отношение к планированию технического обслуживания:

Загрязнение охлаждающей жидкостью. Это наиболее частая причина преждевременного выхода из строя на станках. Охлаждающая жидкость, попадающая мимо уплотнений вала двигателя или через поврежденный сальник кабельного ввода, достигает оптической сборки энкодера. Даже тонкая пленка на стеклянном диске нарушает оптический путь. В отличие от других электрических отказов, которые происходят внезапно, отказ, связанный с загрязнением, часто прогрессирует постепенно — прерывистые аварийные сигналы сервопривода, которые исчезают и возвращаются, дрожание оси на низких скоростях или ошибки позиционирования, которые медленно накапливаются, прежде чем вызвать жесткий сбой.

Потеря абсолютного положения с резервным питанием от батареи. Абсолютное положение в этих энкодерах поддерживается резервной батареей при отключении питания станка. Когда напряжение батареи падает ниже порога, энкодер не может сохранять данные о положении при цикле питания. Симптомом является "аварийный сигнал батареи импульсного кодера" при включении питания, за которым следует запрос на выполнение возврата в исходную точку. Это элемент технического обслуживания, а не аппаратный отказ — но если его игнорировать и батарея полностью разрядится, энкодер может потерять свои внутренние калибровочные данные и потребовать замены, даже если оптическая сборка полностью функциональна.

Повреждение от физического удара. Прецизионный стеклянный диск внутри энкодера не предназначен для поглощения ударов. Падение двигателя или событие столкновения, передающее удар через вал двигателя, может привести к трещине диска. Результатом является немедленный, невосстановимый аварийный сигнал энкодера.

Старение оптических компонентов. В течение многих лет непрерывной работы источник светодиода постепенно тускнеет. Когда его выходное значение падает ниже минимального порога, требуемого фотодетекторами, качество сигнала ухудшается. Это механизм износа в долгосрочной перспективе, а не внезапный отказ, но именно поэтому замена энкодера иногда является проактивной мерой на станках с очень большим количеством часов наработки.

Непрерывный вращающийся энкодер — что добавляет это обозначение

Описание "непрерывный вращающийся" в списке этого продукта отражает конкретное отличие в возможностях семейства αA64. Некоторые импульсные кодеры в линейке FANUC предназначены для стандартных сервоосей, где двигатель вращается в ограниченных дугах — максимум несколько оборотов в любом направлении. Непрерывный вращающийся импульсный кодер предназначен для применений, где двигатель может вращаться неограниченно в одном направлении: поворотные столы, намоточное оборудование, оси C токарных центров или индексирующие механизмы, которые накапливают обороты без ограничений.

На практике внутренняя архитектура многооборотного счетчика обрабатывает расширенный диапазон положений. Энкодер не просто знает, где находится вал в пределах одного оборота — он также отслеживает, сколько полных оборотов было завершено, во всем ожидаемом рабочем диапазоне станка. Эта расширенная возможность абсолютного позиционирования — вот что обозначает "непрерывный вращающийся": этот энкодер не теряет опорное положение после определенного количества оборотов, что делает его подходящим для применений с высоким числом оборотов, которые стандартный однооборотный абсолютный энкодер не мог бы надежно обслуживать.

Сводка перекрестных ссылок

Покупатели, ищущие этот энкодер, столкнутся с несколькими номерами деталей в зависимости от того, какой справочник, каталог запчастей или список поставщиков они используют. Все следующее относится к одному и тому же семейству сборок энкодера αA64:

• A860-0356-X011 — обозначение ротора/внутреннего элемента
• A860-0360-T201 — стандартная полная сборка
• A860-0360-V501 — вариант с резервным суперконденсатором (заменяет батарею в некоторых конфигурациях)
• A860-0360-V511 — вариант с суперконденсатором, более поздняя ревизия

При заказе уточните у поставщика, какой конкретный вариант совместим с конфигурацией резервной системы вашего двигателя — варианты с батарейным и конденсаторным питанием по-разному выполняют функцию сохранения абсолютного положения и не всегда взаимозаменяемы без корректировки параметров на сервоусилителе.

Часто задаваемые вопросы

В1: С какими серводвигателями FANUC совместим энкодер A860-0356-X011 / A860-0360-T201?

Этот энкодер предназначен для серводвигателей переменного тока серии FANUC Alpha — в частности, для тех, чьи коды заказа двигателя заканчиваются суффиксом B75, такие как A06B-0127-B075 или A06B-0163-B075 и аналогичные обозначения в линейке двигателей Alpha. Физическим идентификатором является красная пластиковая торцевая крышка на нерабочем конце двигателя. Двигатели серии Beta, старые двигатели постоянного тока серии S или новые двигатели серии αi используют другие типы энкодеров с другими разъемами и форматами сигналов, и семейство A860-0360 несовместимо с этими платформами. Всегда проверяйте табличку двигателя или код заказа перед покупкой сменного энкодера.

В2: В чем разница между A860-0360-T201, A860-0360-V501 и A860-0360-V511 — можно ли их использовать взаимозаменяемо?

Все три являются абсолютными импульсными кодерами αA64 с 64 000 импульсов на оборот и 14-контактным последовательным выходом. Функциональная разница заключается в том, как сохраняется абсолютное положение при отключении питания станка. Вариант T201 полагается на внешнюю батарею в шкафу ЧПУ для поддержания памяти положения энкодера. Варианты V501 и V511 включают внутренний суперконденсатор, который накапливает достаточный заряд для сохранения данных о положении в течение определенного периода без батареи шкафа. В большинстве практических ситуаций технического обслуживания эти варианты взаимозаменяемы, но после замены может потребоваться проверка параметров сервоусилителя и настроек аварийного сигнала батареи. Проконсультируйтесь с документацией вашего сервоусилителя перед установкой варианта, отличного от оригинального.

В3: На оси возникает аварийный сигнал импульсного кодера. Как подтвердить, что энкодер действительно неисправен, прежде чем заказывать замену?

Начните с кабеля и разъема энкодера, а не с самого энкодера. Отсоедините кабель на конце сервоусилителя и осмотрите 14-контактный разъем на предмет коррозии, погнутых контактов или остатков охлаждающей жидкости. Проведите проверку целостности по каждому проводнику. Прерывистые обрывы — особенно в экранированных проводниках — являются частой причиной аварийных сигналов импульсного кодера, и их легко упустить без тщательного тестирования. Также проверьте напряжение резервного питания от батареи, если аварийный сигнал связан с батареей. Если кабель и батарея проверены, и замена заведомо исправного кабеля не устраняет аварийный сигнал, то, скорее всего, вышла из строя оптическая сборка или печатная плата энкодера. На станках с системами управления FANUC серий 0i, 16i или 30i конкретный номер аварийного сигнала поможет определить, является ли неисправность оптической, проблемой связи или ошибкой данных положения — каждая из них указывает на различный режим отказа внутри энкодера.

В4: Можно ли отремонтировать этот энкодер или его нужно заменить целиком?

Ремонт αA64 импульсных кодеров на уровне компонентов технически возможен, но ограничен определенными режимами отказа. Загрязненные оптические сборки иногда можно очистить специалистами, имеющими соответствующие мощности, а ремонт на уровне печатных плат возможен при определенных отказах компонентов. Однако, если сам стеклянный диск энкодера треснул или откололся, или если вышел из строя источник светодиода, замена является единственным практичным вариантом — точность внутренних оптических компонентов не может быть обеспечена в полевых условиях. Стоимость и время, затрачиваемые на профессиональный ремонт энкодера, часто делают проверенный сменный блок более практичным выбором, особенно с учетом стоимости простоя производства. Если ремонт предпринят, энкодер должен быть динамически протестирован на рабочей скорости после любых работ — статического тестирования на стенде недостаточно для выявления всех режимов отказа оптического абсолютного энкодера.

В5: Почему серия FANUC Alpha использует красную крышку на энкодере — и имеет ли цвет какое-либо значение?

Красная торцевая крышка на серводвигателях FANUC серии Alpha является намеренным визуальным идентификатором поколения энкодера, установленного в этом двигателе. Она служит практической цели при обслуживании: техник, осматривающий ряд двигателей, может сразу увидеть издалека, какие двигатели оснащены энкодерами αA64 (красная крышка) по сравнению с другими поколениями. FANUC использовал разные цвета крышек в своих линейках двигателей, чтобы предотвратить неправильную замену энкодеров — серая или синяя крышка на двигателе FANUC указывает на другую серию энкодеров с другими электрическими характеристиками, другими распиновками разъемов и другими форматами сигналов. Замена энкодера с двигателя с крышкой другого цвета на место двигателя с красной крышкой в надежде, что они взаимозаменяемы, является диагностической ловушкой, которая тратит время и может вызвать сбои усилителя. Соответствие цвета является необходимым, но не достаточным условием совместимости энкодера — всегда проверяйте код заказа двигателя и конфигурацию усилителя.

Роторный элемент энкодера A860-0356-X011 является частью сборки абсолютного импульсного кодера αA64 A860-0360. Всегда подтверждайте совместимость двигателя по коду заказа на табличке двигателя перед заказом. Замена энкодера на сервоосях FANUC требует процедур возврата в исходную точку в соответствии с применимой документацией по техническому обслуживанию серводвигателей и усилителей FANUC.
