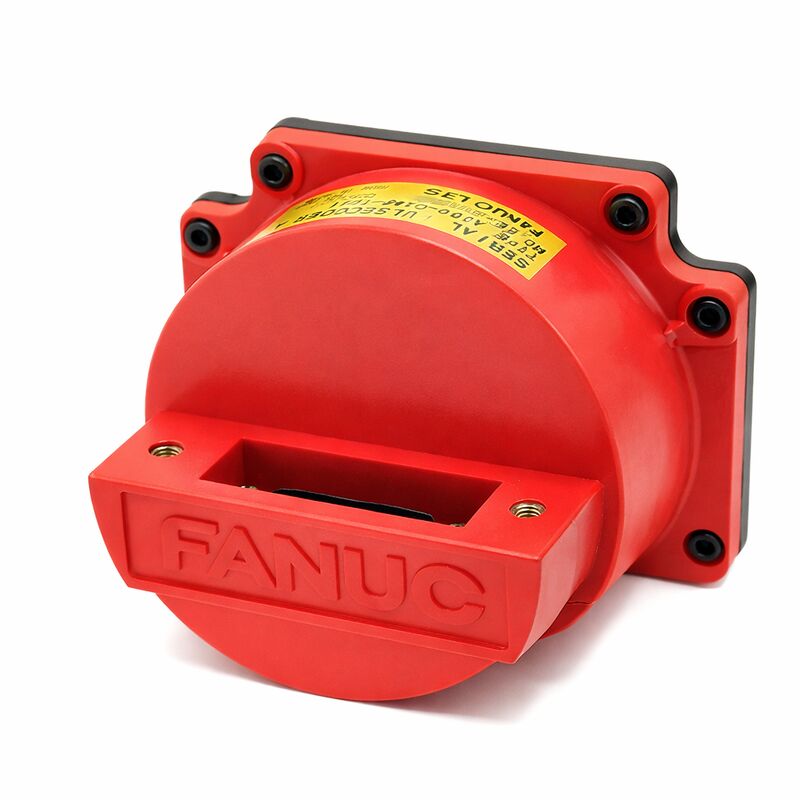

Импульсный энкодер FANUC A860 A860-0370-T002 с сертификатом CE

Fanuc A860-0370-T002000,000P, CNC AC Servo Motor Encoder, выпущенный производителем

Обзор

ВFanuc A860-0370-T002является вариантом T002 абсолютного импульсного кодера αA1000 от Fanuc для сервомоторов переменного тока большой серии альфа.

Как и все члены семейства кодеров A860-0370, он обеспечивает 1,000, 000 ppr абсолютная обратная связь серийного положения

Fanuc прекратила производство A860-0370-T002, что означает, что он больше не доступен через стандартные каналы распределения Fanuc как новый продукт.

Все запасы поступают с послепродажного рынка: программы замены двигателей, контролируемый избыток от вывода машин из эксплуатации и управляемые запасы обслуживания.

Суффикс T002 отличает конфигурацию соединителя или механическую установку этого варианта от T001 в рамках той же семьи A860-0370.

Оба варианта обслуживают один и тот же большой диапазон альфа-моторов, имеют одно и то же разрешение αA1000 1M ppr и совместимы с одними и теми же контроллерами и усилителями CNC.

The physical difference lies in how the encoder connects to the motor-side feedback cable — the specific connector type that mates with the existing cable assembly in the machine determines which T-suffix variant is the correct replacement.

Понимание прекращенного статуса этой части имеет практические последствия, выходящие за рамки простого источника.

Когда в документации машины указано A860-0370-T002 и этот вариант не доступен, вопрос об обслуживании становится:может ли T001 (или другой вариант T-суффикса с эквивалентными характеристиками обратной связи) использоваться с соответствующей адаптацией кабеля;, а график производства машины приемлем для дополнительной работы, требуемой при адаптации?

Для многих установок предпочтительнее работать с T001 с кабельным адаптером, чем сжимать машину в ожидании наличия специального запаса T002.

Основные характеристики

Управление отключенным кодером Практические соображения

Когда OEM прекращает производство конкретного номера кодера, стратегия закупок переходит от реактивной к проактивной.

Для установки с несколькими машинами, работающими на альфа-моторах Fanuc, которые используют A860-0370-T002, наиболее эффективным подходом является проведение аудита: сколько моторов имеют этот кодер,каков приблизительный возраст и рабочее время каждого двигателя, и каковы последствия того, что двигатель откажется завтра?

Ответы на эти вопросы определяют, сколько запасов кодеров следует хранить.

Программы обмена услугами предлагают альтернативу полному запасу запасов. В рамках типичной программы обмена неисправный A860-0370-T002 отправляется специализированному поставщику услуг в обмен на проверенный,гарантированная эквивалентная единица из их управляемой инвентаризации.

This approach keeps capital tied up in spare inventory minimal while maintaining the ability to respond quickly to machine-down events — provided the exchange supplier maintains adequate stock of the variant required.

Разрешение αA1000 в контексте большого альфа-мотора

Разрешение 1M ppr αA1000 заслуживает дополнительной перспективы по сравнению с более скромными спецификациями кодера.

При номинальной скорости двигателя α22/2000 2000 вращений в минуту αA1000 генерирует 33,3 миллиона обновлений абсолютного положения в секунду.

В практических терминах сервоуправления, this means the velocity estimate computed by the servo amplifier from consecutive position samples is derived from a very dense data stream — position sample intervals are so short at rated speed that the velocity estimate noise is minimal, что способствует плавному регулированию скорости, что делает эти двигатели подходящими для прецизионных приложениях.

Для сравнения, кодер 64K (αA64) на том же моторе при 2000 оборотах в минуту генерирует 2,13 миллиона обновлений в секунду, но с пропорционально более грубой оценкой скорости на цикл управления.

The choice of 1M ppr for large alpha motors reflects Fanuc's servo engineering judgment that the αA64 resolution available for smaller motors was not sufficient for optimal velocity control of high-inertia, большие альфа-моторы с высоким крутящим моментом при их номинальных условиях работы.

Частые вопросы

Вопрос 1: Поскольку производство A860-0370-T002 прекращено, какие реалистичные варианты для операторов машин?

Существует три основных варианта.

Во-первых, избыточные единицы T002 от специалистов послепродажного рынка, доступность которых варьируется, и проверенные единицы обмена с гарантией предпочтительнее непроверенного избытка.

Во-вторых, используйте вариант T001 или другой вариант с T-суффиксом A860-0370 с соответствующей адаптацией кабеля на конце двигателя, если разъединитель варианта может быть включен в установку кабеля двигателя.

В-третьих, свяжитесь с уполномоченным Fanuc обслуживающим представителем, чтобы определить, выдал ли Fanuc официальный номер заменной части или номер перекрестной ссылки для T002.

Третий вариант всегда стоит проверить, прежде чем приступить к послепродажному снабжению, поскольку Fanuc иногда поддерживает тихие перекрестные ссылки для выпущенных вариантов кодеров.

Вопрос 2: Как "отмененный производителем" влияет на гарантию на отремонтированный T002?

Гарантия производителя не распространяется на выбывшие из производства продукты, поставляемые на вторичном рынке, что подразумевается в статусе выбытия.

Гарантия на отремонтированный или избыточный T002 исходит от поставщика услуг, который поставляет устройство, а не от Fanuc.

Репутационные поставщики кодеров послепродажного оборудования обычно предлагают от 3 до 12 месяцев гарантии на отремонтированные устройства, подтвержденные испытаниями на испытательной установке с закрытым циклом.

При оценке поставщика спросите конкретно о процедуре испытания: был ли кодер установлен на совместимом альфа-моторе и управлялся ли он с номинальной скоростью на испытательной установке под управлением Fanuc?Этот уровень функциональной проверки значительно более значим, чем испытания на электрической скамейке..

Вопрос 3: В чем разница между T001 и T002 в семействе A860-0370?

Как T001, так и T002 являются абсолютными кодерами αA1000 1M ppr для одного и того же большого диапазона альфа-моторов, совместимыми с одним и тем же поколением и усилителями CNC.

Разница T-суффикса указывает на изменение типа разъема, конфигурации кабеля или незначительной механической детали установки на интерфейсе кодера-мотора.

Функциональная производительность кодера ∙ разрешение, протокол, абсолютная позиция ∙ идентична.

A service provider familiar with Fanuc alpha encoder variants can confirm which physical differences apply and advise on whether cable adaptation allows T001 stock to serve as a T002 replacement in a specific installation.

Вопрос 4: Как проверить абсолютную позицию после установки заменного T002?

После установки заменного кодера включают машину и выполняют обратный отсчет на затронутой оси.Jog оси к своему переключателю отсчета и выполнять команду возвращения отсчета с панели оператора CNC.

CNC приводит ось к справочному переключателю, затем ползает, чтобы найти справочную марку кодера, и, наконец, устанавливает положение оси к нулевой координате машины.

Проверьте, показывает ли дисплей позиции ожидаемую нулевую координат перед перемещением других осей или запуском программ.

Проверьте, что ось движется правильно в обоих направлениях без неожиданных ограничений тревоги.перемещение к известному смещению и возвращение к нулю) для подтверждения повторяемости положения перед возвращением машины в производство.

Вопрос 5: Существует ли риск получения поддельного A860-0370-T002 от недорогих поставщиков, и как это можно определить?

На рынке есть поддельные компоненты кодеров Fanuc, особенно для популярных семейств кодеров.

Ключевые показатели подлинной единицы включают: на маркировке корпуса кодера должен четко отображаться полный номер части Fanuc с постоянным качеством шрифта и печати;вес и отделка корпуса должны соответствовать оригинальным Fanuc (легкие пластиковые корпуса с высококачественной краской являются предупреждающим знаком о том, что должен быть точный кодер с металлическим корпусом); and the serial communication output when the encoder is connected to a Fanuc amplifier should be recognised as a valid αA1000 encoder — counterfeit units often fail to generate a valid serial handshake, вызывающий немедленные сигналы связи с кодером.

Лучшая защита от риска подделки заключается в приобретении от известных специалистов по промышленной автоматизации с проверяемыми результатами в поставках деталей Fanuc.
