FANUC A860-0347-T001 Абсолютный импульсный кодировщик

Что такое A860-0347-T001?

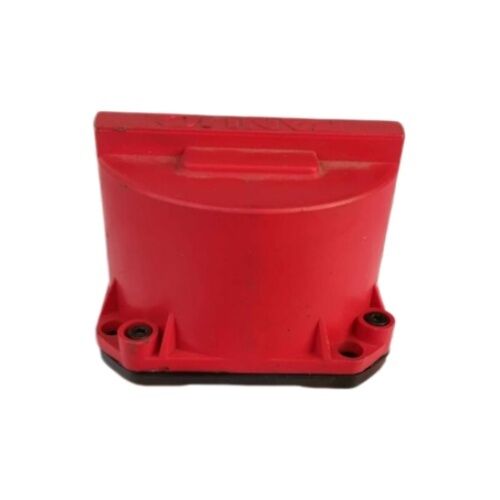

FANUC A860-0347-T001 - это абсолютный импульсный кодер серии типа A, разработанный в качестве прямого заменного кодера для сервомоторов FANUC.Это устройство непрерывно подает данные о положении и скорости в режиме реального времени в систему управления CNC, что делает его одним из самых важных компонентов обратной связи в любом механизме FANUC..

Если ваш компьютер запускает сигналы, связанные с кодером, испытывает смещение оси или просто отказывается работать правильно, часто основной причиной является неисправный импульсный кодер.A860-0347-T001 - это решение, указанное производителем, чтобы вернуть эту ось в строй.

Совместимость Какие двигатели подходят?

Этот импульсный кодер специально разработан для двух конкретных моделей сервомоторов FANUC:

• FANUC Модель 4-0SСервомотор
• FANUC Модель 3-0SСервомотор

Он соединяется черезКоннектор интерфейса D-SUBПеред заказом убедитесь, что номер вашего мотора соответствует одному из вышеперечисленных обозначений.Использование несовместимого кодера, даже тот, который физически подходит, приведет к ошибкам в связи с усилителем..

Почему кодер важнее, чем вы думаете

В замкнутом цикле системы ЧПУ сервомотор не "знает", где он находится. Он полностью полагается на импульсный кодер, чтобы сообщить о положении вращения обратно к сервоусилителю и контроллеру ЧПУ.В тот момент, когда петля обратной связи ломается из-за трещины диска кодера., проникновение влаги, повреждение кабеля или нормальное изнашивание

A860-0347-T001 - этоабсолютный типкодер, что означает, что он сохраняет память о местоположении даже после отключения машины (поддерживается резервным аккумулятором на стороне CNC).когда вы перезапустите машинуДанные о местоположении сохраняются и доверяются сразу после включения.

Технический обзор

Обычные симптомы, указывающие на эту часть

Вы не всегда получаете четкое предупреждение.

• "Превышение погрешности" или сервосигнализации осина панели с ЧПУ
• Ось движется нерегулярно или отказывается от команд.
• Машина не может завершить цикл самонаправления
• Периодические ошибки положения, которые очищают и затем возвращаются
• Физическое повреждение корпуса кодера или разъема (загрязнение охлаждающей жидкостью, столкновение)

Если на вашей машине работает FANUC серии 0, серии 15 или начальной серии 16/18 в паре с двигателем модели 3-0S или 4-0S, то A860-0347-T001 является правильной заменой для исследования.

Примечания к установке

Замена импульсного кодера требует тщательной обработки.

1. Выключите питание и полностью выключите машину.перед тем, как снять кодер.
2. Перед отключением кабеля обратите внимание на направление кабеля и ориентацию разъема.
3. После установки CNC может потребоватьвозвращение базовой позицииили батарейное перезагрузка в зависимости от типа управления.
4. Проверьте кабель кодера и коннекторные булавки, пока двигатель доступен. Износ кабеля является частой вторичной проблемой.

При сомнении обратитесь к соответствующему руководству по техническому обслуживанию сервомотора FANUC (серия B-65165E или эквивалент для вашей модели двигателя).

Часто задаваемые вопросы

Вопрос 1: является ли A860-0347-T001 OEM-частью FANUC или заменой для послепродажного оборудования?

A860-0347-T001 - это оригинальный номер детали FANUC. При покупке этого кодера проверьте, предлагает ли поставщик новую установку OEM, сертифицированную отремонтированную установку,или совместимой с третьей стороной заменыДля критически важных для производства машин, как правило, рекомендуется новый OEM или профессионально проверенный обновленный запас.Существуют альтернативы послепродажного оборудования, но они могут нести риск совместимости с конкретными версиями прошивки управления.

Вопрос 2: Какие контроллеры FANUC CNC работают с этим кодером?

Этот импульсный кодер ассоциируется со старыми моделями сервомоторов FANUC (3-0S и 4-0S), которые обычно сочетались с управляющими устройствами FANUC серии 0, серии 3 и серии 15,а также некоторые более ранние конфигурации 16i/18iЕсли вы используете более новый двигатель αi или βi серии, вам понадобится другая модель импульсного кодера. Серия A860-0xxx-T охватывает много поколений и они не взаимозаменяемы.

Вопрос 3: Могу ли я отремонтировать свой существующий кодер вместо замены?

В некоторых случаях специализированные ремонтные мастерские могут восстановить неисправный импульсный кодер, очистив загрязненную оптику, заменив разъединитель или решив проблемы, связанные с батареей.если внутренний диск кодера физически поврежден или оптический датчик не работает;Поскольку неисправный кодер может привести к столкновениям осей, ремонт, как правило, не является экономически эффективным или надежным по сравнению с установкой проверенной замены.большинство производственных сетей предпочитают подтвержденную рабочую замену, а не отремонтированную установку.

Вопрос 4: Моя машина показывает "аларм импульсного кодера" - это определенно означает, что кодер потерпел сбой?

Перед заменой кодера проверьте следующее: кабель кодера на наличие видимых повреждений или свободных контактов; сервоусилителя на наличие отдельных кодов неисправностей;и резервного аккумулятора CNC (отключенная батарея на системе абсолютного кодера будет генерировать сигналы тревоги, имитирующие неисправность оборудования кодера)Сначала проверяйте эти документы, они могут значительно сэкономить время и деньги.

Вопрос 5: Как хранить A860-0347-T001, если не установить сразу?

Храните в оригинальной антистатической упаковке в сухой, стабильной температуре среде.Внутренние оптические компоненты чувствительны к пыли и влагеБольшинство промышленных поставщиков рекомендуют установку в течение 12-24 месяцев после покупки для наилучшей надежности;Долгосрочное хранения на полке, которое превышает этот показатель, должно сопровождаться функциональным испытанием перед установкой на действующую машину..

Всегда проверяйте регистрационную табличку двигателя и документацию машины, прежде чем заказывать заменные кодеры.Номера моделей в серии FANUC A860 тесно связаны, но не универсально взаимозаменяемы..
