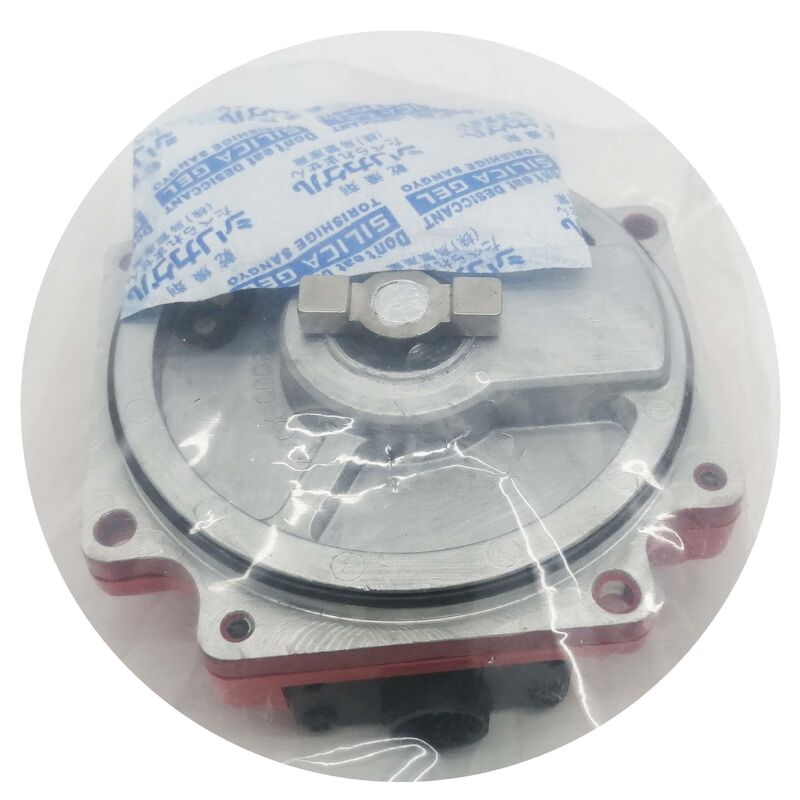

A860-0365-T101 Кодер импульсов FANUC A8600365T101 A860-0365-T101

Fanuc A860-0365-T101 ∙ Alpha αi64 Инкрементальный импульсный кодер ∙ 64,000P, с кабелем, Fanuc Alpha AC Servo Motors a3 и больше

Обзор

ВFanuc A860-0365-T101это инкрементальный импульсный кодер αi64, поставляемый с кабелем, установленный на сервомоторах переменного тока средней и большой серии альфа от класса a3 и далее.

При 64 000 импульсов в обороте, он является дополнительным аналогом абсолютных кодеров αA64 семейства A860-0360, с тем же диапазоном совместимости двигателя, с тем же поколением CNC,но принципиально другое поведение обратной связи: инкрементальная, а не абсолютная, то есть ось требует обратного цикла отсчета каждый раз, когда машина запускается.

Обозначение "W/CABLE" является практическим дифференциатором в семействе A860-0365.

Вариант T001 (без кабеля) имеет отдельный разъем на корпусе кодера, что позволяет самостоятельно обменивать кабель обратной связи; T101 поставляется с кабелем, предварительно собранным к кодеру.

В эксплуатации, формат W/CABLE упрощает процесс капитального ремонта двигателя, замена T101 прибывает в виде полной сборки, готовой к установке без отдельного этапа закупки кабеля.

Сборка кабеля выходит из корпуса кодера с соответствующим разъемом для конца усилителя, который уже завершен, что ускоряет установку в сценарии отключения машины.

Кодер αi64 отличается от более старого αA64 (семейство A860-0360) обозначением "i", which marks it as part of Fanuc's incremental alpha encoder generation — a generation update that brought improved signal quality and compatibility with a wider range of controls compared to the original αA64 absolute series.

Для машинных применений, где абсолютное положение при выключении отключения не требуется в эксплуатации, либо потому, что короткое возвращение ссылки при запуске приемлемо,или потому, что цикл машины никогда не покидает состояние, в котором возвращение отсчета обременительно инкрементальный αi64 является экономически эффективным и технически эффективным выбором кодера.

The T101/E variant carries a special designation (/E suffix) and cannot be substituted with the standard T101 — the /E is a purpose-built variant for specific motor and machine configurations and requires exact replacement with another /E unit.

Основные характеристики

Инкрементальные и Абсолютные значения

Инкрементальный характер A860-0365-T101 означает, что кодер производит импульсы A/B квадратности и импульс индекса Z по мере вращения вала двигателя,но он не сохраняет какую-либо информацию о положении между силовыми циклами.

Каждый раз, когда запускается ЧПУ, счетчик кодера начинается с нуля с неизвестного физического положения.Процедура обратного отсчета отсчета приведение оси к фиксированному аппаратному отсчёту и определение Z-импульса кодера устанавливает дату оси до начала производства.

Для машин, где эта обратная точка отсчета является обычной частью последовательности запуска и не создает трения в работе,Инкрементальный αi64 работает так же надежно, как и любой абсолютный кодер для повседневного производства.

Преимущество по сравнению с абсолютными типами заключается в том, что нет батареи для мониторинга, нет риска потери данных о положении от неисправной батареи и не требуется управление абсолютной позицией.

Кодер просто подсчитывает импульсы, когда двигатель вращается - прямо и надежно.

На машинах, где производственный процесс требует возобновления оси в точном положении после непланированного цикла питания (аварийная остановка, отключение питания),отсутствие абсолютной памяти положения требует полного возвращения ссылки перед возобновлениемДля таких приложений предпочтительнее абсолютный тип кодера.

Конфигурация, включающая кабель, преимущества обслуживания

Формат W/CABLE уменьшает количество деталей в сценарии ремонта двигателя. Когда кодер выходит из строя, заменный T101 приносит кабель с собой или соответствует типу соединителя кодера.

Кабель имеет размеры и окончания для установки альфа-мотора, который он обслуживает, что также устраняет риск непреднамеренной установки неправильной длины кабеля или типа разъема.

Для объектов, где ведение широкого инвентаря кабелей кодеров Fanuc не является практичным,W/CABLE кодер упрощает запасные части запасов в одном SKU, который охватывает как кодер и кабельной замены потребностей одновременно.

Частые вопросы

Q1: Может ли A860-0365-T101 заменить абсолютный кодер αA64 (A860-0360-T001) на том же моторе?

αi64 T101 и αA64 T001 соответствуют одной и той же средней и большой альфа-моторной раме и совместимы с одним и тем же поколением CNC.

Инкрементальный кодер может физически заменить абсолютный кодер на том же моторе, если двигатель работает нормально, сигналы кодера совместимы.

Операционное изменение является значительным: машина больше не будет сохранять абсолютное положение через циклы мощности.Приемлемость этого зависит от применения машины и рабочего процесса оператора.

Если изменение производится, параметры сервоустройства CNC должны быть обновлены, чтобы отразить тип инкрементального кодера.

Вопрос 2: T101/E перечислен как специальный вариант? Что это значит и как его идентифицировать?

Суффикс /E на A860-0365-T101/E обозначает его как специальный вариант конфигурации или электрической характеристикой, отличающейся от стандарта T101.

Документация Fanuc и производителя машины для конкретной машины укажет, требуется ли вариант /E. Определение /E в поле выполняется на этикетке номера детали кодера;если физический кодер обозначен как A860-0365-T101/E, он должен быть заменен только другой единицей /E.

Замена стандарта T101 на /E (или наоборот) сопряжена с рисками несоответствия разъемов, проблем с длиной кабеля или несовместимости электрического интерфейса.

Вопрос 3: Что происходит с инкрементальным счетом, если кабель обратной связи кодера коротко теряет сигнал во время работы машины?

Даже кратковременная потеря сигнала (развязка разъема, временный пик EMI или сбой кабеля) приводит к тому, что CNC теряет количество текущих позиций на затронутой оси.

В отличие от абсолютного кодера, который может восстановить положение, прочитав его сохраненное количество,Инкрементальный кодер, который теряет сигнал, должен восстановить положение через возвращение отсчета, прежде чем ось может возобновить движение..

This makes reliable cable and connector condition especially important for incremental encoder installations — any degradation in the cable assembly should be addressed before it causes a production interruption.

Вопрос 4: Как 64 000 ppr из αi64 используются на сервошпуле CNC?

Сервоусилитель расшифровывает сигналы A/B квадратуры от αi64, генерируя 4× количество необработанных импульсов через обнаружение краев так что 64 000 ppr становится 256,000 квадратурных краев за обороты на уровне счета оборудования.

При номинальной рабочей скорости типичного альфа-мотора (2000~3000 оборотов в минуту) это производит миллионы обновлений положения в секунду,давая сервоусилителю достаточно плотный поток данных для стабильной оценки скорости и управления положением.

Импульс Z-индекса (один на оборот) является эталонной маркой для эталонного цикла возврата.

Вопрос 5: Какой подход к обслуживанию рекомендуется при A860-0365-T101, когда он производит периодическую сигнализацию, а не постоянную неисправность?

Перерывные сигналы тревоги сложнее диагностировать, чем постоянные.

Начнем с кабеля:сгибать и наблюдать за прохождением кабеля, пока двигатель не двигается, а CNC находится в безопасном контролируемом состоянии. Происходящие сигналы тревоги, вызванные движением кабеля, указывают на повреждение кабеля или перерыв соединителя..

Проверьте как конец кодера, так и конечный соединитель усилителя на частично отключенные булавки и убедитесь, что блокировочные механизмы соединителя включены.

Если сигнализация не может быть активирована движением кабеля, подключить осциллоскоп к выходам кодера фазы A и B и наблюдать качество сигнала во время медленного вращения двигателя,уменьшенная амплитуда, или не квадратные волновые формы указывают на деградирующий оптический диск внутри кодера.

Если проблемы с качеством сигнала подтверждены при вращении, но кабель проверяется чистым, замените кодер.
