A860-0346-T041 FANUC Импульсный кодер A8600346T041 A860-0346-T041

Fanuc A860-0346-T041∙ Серийный импульсный кодер A 40,000P Absolute, Red Cap, Fanuc AC S-Series Servo Motors, CNC Zero / 16 / 18 / 21

Обзор

ВFanuc A860-0346-T041является вариантом серийного импульсного кодера A из семейства A860-0346, разделяющего красную пластиковую крышку и 40,000 ppr абсолютная последовательная архитектура обратной связи, общая для всех кодеров этого поколения двигателей серии S.

Суффикс T041 помещает его в диапазон кодеров A860-0346, distinguishing its specific connector configuration and mechanical interface from other variants in the same series — a distinction that matters when physically matching the encoder to the motor it serves, поскольку разные члены T-суффикса имеют различное количество контактов и механические детали установки.

A860-0346-T041 обладает определяющими характеристиками всего поколения серийных импульсных кодеров A: абсолютным положением, которое исключает обратный отсчет при включении,высокоскоростное серийное соединение связи с усилителем, и красный пластиковый корпус, который инкапсулирует оптический диск и электронику против среды машины.он появляется рядом с сервомоторами переменного тока S-серии Fanuc, который определил переход Fanuc от серво DC к технологии серво AC в 1980-х годах..

Что отличает A860-0346-T041 в семье, это прежде всего разъединитель и механический вариант, который он представляет.

В диапазоне A860-0346 Fanuc производил несколько вариантов T-суффикса для размещения различных конфигураций корпуса двигателя, требований к маршрутизации кабелей и стандартов соединителей, которые варьировались в зависимости от размера двигателя,ориентация установки и предпочтения конструктора машины.

T041 является одним из этих вариантов, обслуживающий конкретные конфигурации двигателей в диапазоне S-серии, где варианты T101 или T141 физически не подходят.

Основные характеристики

Идентичность красной шляпы

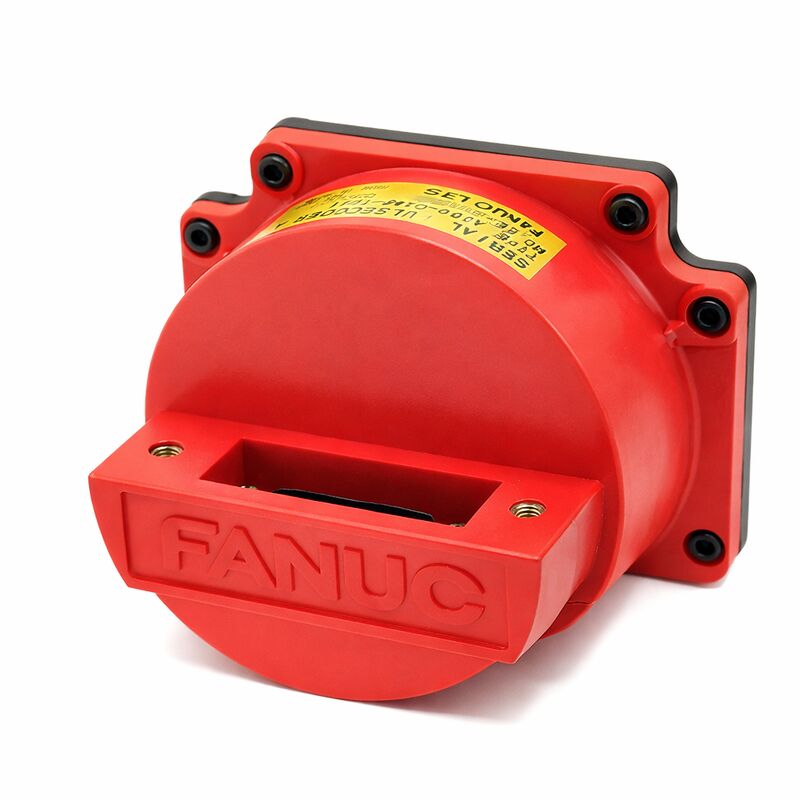

Красная пластиковая крышка кодера является одним из самых узнаваемых идентификаторов в истории двигателей Fanuc.весь двигатель представляет собой "мотор с красной крышкой" разговорное название, которое сохраняется в индустрии обслуживания CNC.

Эта идентификация практична: красная шапка сразу же сообщает сервисному инженеру, с каким поколением кодера и мотора они имеют дело, прежде чем будут проверены номера деталей.

Он сигнализирует серийный импульсный кодер A, двигатель S-серии, цифровую серво-СНК совместимость и абсолютное положение, поддерживаемое аккумуляторами - все ключевые факты для диагностики и обслуживания машины.

Красная крышка A860-0346-T041 также служит экологической печатью.

Диск кодера и электроника помещены внутри крышки, которая застегивается или закручивается на задней части рамы двигателя, чтобы защитить кодер от брызг охлаждающей жидкости,и электромагнитные помехи, генерируемые собственными обмотками двигателя.

Несмотря на то, что красная крышка не соответствует стандарту IP67 более поздних кодеров альфа-i, она обеспечивает значительную защиту в типичной среде станка-инструмента, когда уплотнение и удерживающие крепежные элементы не повреждены.

Серийное абсолютное положение

Абсолютное разрешение A860-0346-T041, хотя и скромное по сравнению с современными кодерами с миллионами оборотов,была подходящей для точности обработки, требуемой для применения двигателей серии S.

При 40 000 оборотах и с типичным 10 мм винтом для шаров, разрешение необработанной позиции равен 0.25μm на счёт более чем достаточно для допусков, обычно поддерживаемых станками с ЧПУ, оснащенными этим поколением двигателей.

Абсолютный характер серийного импульсного кодера A означает, что CNC не нуждается в восстановлении нулевого положения оси при каждом запуске.

Для производственных условий, где машина выполняет непрерывные смены с минимальными циклами отключения питания, это устраняет этапы обратного отсчета, которые требуются для инкрементальных кодеров.

Положение сохраняется до тех пор, пока резервная батарея остается заряженной, что делает мониторинг батареи ответственностью за первоочередное обслуживание для всех машин этого поколения кодеров.

Частые вопросы

Вопрос 1: Чем A860-0346-T041 отличается от T101 и T141 в одном семействе?

Все три являются 40 000 ppr Serial Pulse Coder A абсолютными кодерами с тем же корпусом красной крышки и той же совместимостью CNC.

Разница заключается в типе разъема, количестве штифтов и интерфейсе монтажа мотора.

T041 имеет специальное устройство разъемов, подходящее для конфигурации двигателя, на котором он был установлен; T101 подтверждается для моделей 0S до 30S; T141 отмечается для варианта разъемов с 19 булавками.Замена между вариантами T-суффикса не проста. Размеры монтажного фланца и соединителя на кабеле на стороне двигателя должны соответствовать точно..

Всегда подтверждайте модель двигателя и оригинальный кодер с T-суффиксом на документации двигателя или табличке перед заказом замены.

Вопрос 2: В описаниях рынка eBay и профицита T041 обозначено как "ABS" (абсолютный)

Все варианты A860-0346 Serial Pulse Coder A являются кодерами абсолютного типа.

Этикетка "ABS" на листингах с избытком подтверждает это, отличая серию A от чисто инкрементальных импульсных кодеров (таких как серия A860-0300), которые использовались на более ранних двигателях Fanuc.

Абсолютный означает, что кодер сообщает полную ссылку на положение при включении, поддерживаемую резервным аккумулятором, без необходимости механического цикла обратного отсчета.

Это фундаментальная характеристика конструкции Serial A и применяется к T001, T041, T101, T141 и всем другим вариантам T-суфикса в диапазоне A860-0346.

Q3: Какие серии контроллеров CNC подтверждены совместимы с этим кодером?

Цифровые серво Fanuc CNC с интерфейсом Serial Pulse Coder A: серии Zero-C и Zero-D (ключевое поколение, в котором преобладали двигатели серии S), и серии 16, 18 и 21 Модели управления A.

The Series 0-C and 0-D represent the majority of installations where this encoder is found — these controls and the S-series motors were the dominant Fanuc system specification during the late 1980s through much of the 1990s.

Старые нецифровые серво-CNC и более поздние элементы управления серии 0i (которые используют кодеры серии альфа или бета) не совместимы с этим типом кодера.

Вопрос 4: Может ли A860-0346-T041 быть отремонтирован, и если нет, то почему?

Серийный импульсный кодер A представляет собой герметичное монолитное устройство ∙ оптический диск, подшипник, панель обработки сигнала, соединитель,и корпус красной крышки формируют интегрированное устройство, которое не было разработано для полевой демонтажа.

Механическая точность кодера зависит от фабрично контролируемого выравнивания оптического диска с подшипником; это выравнивание не может быть надежно воспроизведено в среде сервисной мастерской.

По этой причине Fanuc не поставляет ремонтные детали для серии A860-0346, а авторитетные поставщики услуг предлагают услуги по тестированию и обмену, а не ремонт на уровне компонентов.Обмен с проверенным, гарантированное устройство является практическим маршрутом обслуживания.

Q5: Каков диагностический процесс, когда на аппарате отображается сигнализация серийного импульсного кодера?

Во-первых, проверьте кабель обратной связи кодера на наличие физических повреждений .Проверьте и почистите оба разъема.

Затем проверьте напряжение батареи машины ∙ низкая батарея не вызывает напрямую сигнализацию, но указывает на дефицит технического обслуживания, который может сопровождаться другими условиями неисправности.Заменить кабель кодера с известным хорошим кабелем от другой оси, если он доступен.

Если сигнализация сохраняется после проверки кабеля и разъема,Удалить двигатель и проверить красную крышку удерживающих крепежных элементов и уплотнения ?? проникновение охлаждающей жидкости вокруг деградированной уплотнения загрязняет диск кодера и производит ту же схему сбоя связиЕсли физическая причина не найдена, кодер требует замены.
