A860-0346-T001 ФАНУК Импульсный кодер A8600346T001 A860-0346-T001

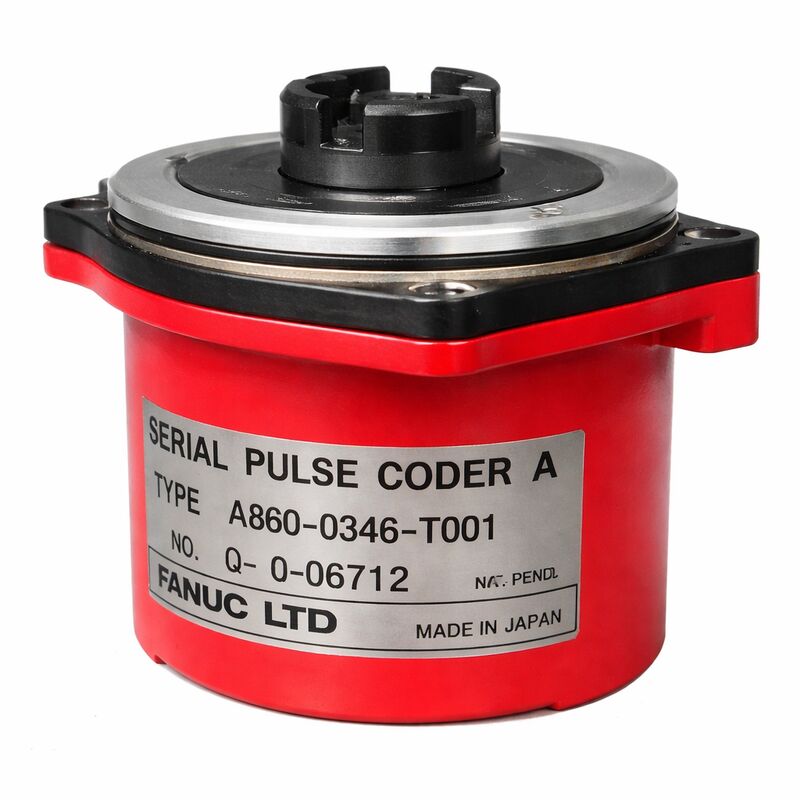

Fanuc A860-0346-T001 | Серийный импульсный кодер A — Не-Alpha, разъем D-Sub, 40 000P абсолютный, красная крышка, серводвигатели Fanuc AC серии S

Обзор

Fanuc A860-0346-T001 является самой ранней и фундаментальной модификацией в семействе серийных импульсных кодеров A серии A860-0346 — суффикс T001 обозначает базовую версию в серии.

Он имеет тот же корпус с красной пластиковой крышкой, архитектуру абсолютного серийного кода A с разрешением 40 000 имп./об. и форм-фактор, монтируемый на двигателе, которые характеризуют все элементы ряда кодеров A860-0346, но отличается конфигурацией разъема D-Sub в точке подключения кабеля.

Этот интерфейс D-Sub отражает стандарт разъемов для станков и кабельных установок, для которых была указана эта модификация.

Обозначение «Не-Alpha» в документации Fanuc для этого кодера является важным контекстом. Оно отличает все семейство A860-0346 от более поздних линеек кодеров серий Alpha, Alpha i и Beta.

Не-Alpha означает, что этот кодер принадлежит к поколению до Alpha — к серводвигателям переменного тока серии S, которые предшествовали внедрению ряда серводвигателей Alpha.

Для инженеров по техническому обслуживанию, сталкивающихся с машиной с двигателями серии S и этим кодером, метка «Не-Alpha» является идентификатором поколения системы: она указывает, какие усилители, системы ЧПУ и процедуры обслуживания применимы, а какие современные кодеры серий Alpha или Beta несовместимы с данной установкой.

Обозначение серии продуктов A860-0346 охватывает полный спектр модификаций серийных импульсных кодеров A для поколения двигателей серии S.

В рамках этой серии T001 является основополагающей модификацией — оригинальной формой, от которой развивались другие модификации с суффиксом T, поскольку Fanuc адаптировал стиль разъема и механические детали для различных размеров корпуса двигателя и спецификаций производителя станка.

Машины, построенные с кодерами T001 с самых ранних производственных партий станков с ЧПУ, оснащенных двигателями серии S, вероятно, являются теми машинами, где этот конкретный номер детали все еще требуется сегодня.

Ключевые характеристики

Позиционирование продукта Не-Alpha в истории кодеров Fanuc

Поколения кодеров Fanuc следуют за поколениями двигателей, которые они поддерживают: обычные импульсные кодеры (инкрементальные, серия A860-0300) для самых ранних двигателей постоянного и переменного тока; серийные импульсные кодеры A (серия A860-0346) для двигателей переменного тока серии S; кодеры серии Alpha (семейства A860-0360, A860-0370) для двигателей Alpha; и кодеры серий Alpha i / Beta i (семейства A860-2000 и A860-2020) для текущего поколения.

A860-0346-T001 находится на стадии Серийного A этой эволюции — поколение, когда Fanuc перешел от необработанных импульсных сигналов к серийной связи, а от инкрементальных к абсолютным положениям, при этом все еще используя корпус с красной крышкой, который стал привычным по дизайну двигателей серии S.

Машины, оснащенные кодерами A860-0346-T001, были построены в период, когда многие из сегодняшних высокопроизводительных обрабатывающих центров устанавливались впервые.

Тот факт, что эти машины остаются в производстве десятилетия спустя, говорит о долговечности базового двигателя и механической конструкции — но это также означает, что кодеры на этих двигателях находятся далеко в пределах своего срока службы, и запасные части, такие как A860-0346-T001, необходимы для поддержания работоспособности этих производительных активов.

Разъем D-Sub — контекст интерфейса кабеля

Разъем D-Sub на A860-0346-T001 отличает его от более поздних модификаций A860-0346, которые используют круглые разъемы типа MS или другие типы разъемов. Разъемы D-Sub были распространены в промышленной электронике и проводке станков с ЧПУ того времени, обеспечивая надежный, широко доступный стандарт разъема с хорошей защитой контактов при правильном соединении.

Существующий кабель в машине, построенной с кодерами T001, будет заканчиваться соответствующим разъемом D-Sub на конце кодера — прямой сменный кодер T001 будет подключаться без модификации кабеля, в то время как использование другой модификации с суффиксом T с другим типом разъема потребует адаптации кабеля.

При поиске сменных кодеров T001 убедитесь, что разъем D-Sub присутствует и не поврежден на обменном блоке.

Повреждение разъема — погнутые штифты, сломанные защелки корпуса или загрязнение контактных гнезд — является распространенным результатом грубого обращения на вторичном рынке и должно быть проверено перед установкой.

Часто задаваемые вопросы

В1: Чем A860-0346-T001 отличается от T041 и T101 в рамках одного семейства?

Все три являются абсолютными серийными импульсными кодерами A с разрешением 40 000 имп./об., с той же красной крышкой и протоколом серийной связи A.

T001 является базовой модификацией с разъемом D-Sub; модификации T041 и T101 используют другие типы разъемов и имеют определенные диапазоны совместимости с моделями двигателей.

T101 подтвержден для двигателей моделей от 0S до 30S; T001 является оригинальной модификацией, которая подходила для первых выпусков двигателей серии S.

Эти механические различия и различия в разъемах означают, что три модификации не являются напрямую взаимозаменяемыми без предварительного подтверждения того, что разъем и размеры монтажа замены соответствуют оригинальной установке.

В2: Продукт описан как «Не-Alpha» — влияет ли это на совместимость с каким-либо ЧПУ?

Да. «Не-Alpha» указывает на то, что этот кодер принадлежит к поколению двигателей серии S, а ЧПУ, которые с ним общаются, — это те, которые оснащены интерфейсной картой серийного импульсного кодера A: в частности, цифровые системы сервопривода Fanuc для серии Zero (0-C, 0-D) и системы управления модели 16/18/21 A.

Двигатели серии Alpha используют кодеры Alpha, которые общаются по другому серийному протоколу; двигатели Alpha i используют еще более развитый серийный протокол.

Подключение не-Alpha серийного кодера A к усилителю, разработанному для обратной связи серии Alpha, приводит к ошибке несовместимости — усилитель не может декодировать протокол Серийного A. Двигатель, усилитель, кодер и ЧПУ должны принадлежать к совместимым поколениям.

В3: Может ли абсолютное положение сохраняться неограниченно долго или оно деградирует со временем?

Абсолютное положение сохраняется до тех пор, пока резервная батарея в сервоусилителе или блоке батарей остается выше порога разряда.

Химия батареи (обычно литиевые первичные элементы) имеет ограниченный срок службы — обычно от трех до пяти лет в зависимости от режимов использования, при этом непрерывная работа машины потребляет батарею медленнее, чем частое переключение питания. Когда напряжение батареи падает до предупредительного порога, ЧПУ генерирует сигнал тревоги BAT.

Батарею следует заменить перед отключением машины для длительного технического обслуживания, поскольку замена батареи при включенном питании машины позволяет избежать потери данных. После потери данных о положении из-за полного разряда батареи процедура возврата к эталону восстанавливает нулевую точку.

В4: Можно ли протестировать кодер A860-0346-T001, не снимая его с двигателя?

Базовое диагностическое тестирование возможно на месте. На ЧПУ мониторинг состояния обратной связи сервопривода во время медленного движения оси (с использованием экрана диагностики или данных диагностики сервопривода) может выявить качество связи — чистые серийные данные без запросов на повторную передачу указывают на исправный кодер.

Проверка разъема кодера на конце двигателя на надежность крепления и чистоту контактов является неинвазивным первым шагом.

Однако для окончательной оценки кодера, особенно при подозрении на загрязнение, износ диска или износ подшипников, двигатель должен быть снят, а кодер протестирован на специальной испытательной установке серийного A с осциллографической проверкой серийного выхода при вращении — это надлежащее испытание в мастерской, которое не может быть воспроизведено на месте.

В5: Какие варианты обслуживания доступны в случае простоя машины, связанного с этим кодером?

Обмен является самым быстрым способом восстановления: протестированный, гарантированный обменный A860-0346-T001 (или подтвержденно совместимая альтернатива) может быть отправлен и установлен в течение нескольких часов в регионах, где имеется запас.

Отправьте полный двигатель с неисправным кодером специализированному поставщику услуг — это позволит заменить кодер, проверить подшипники, провести тест сопротивления обмоток и проверку изоляции в рамках полного капитального ремонта двигателя, а не просто замены кодера, что является лучшей практикой для двигателя такого возраста.

При отсутствии обменного запаса альтернативой является поиск A860-0346-T001 из излишков — блоки из излишков должны быть электрически протестированы на установке серийного A перед установкой, поскольку только визуального осмотра недостаточно для подтверждения функциональности кодера.
