Fanuc A860-0316-T101 | Высокоразрешающий инкрементный импульсный кодер — 10 000P, красный пластиковый колпачок, серводвигатели переменного тока поздней серии S, цифровые сервоприводы ЧПУ

Обзор

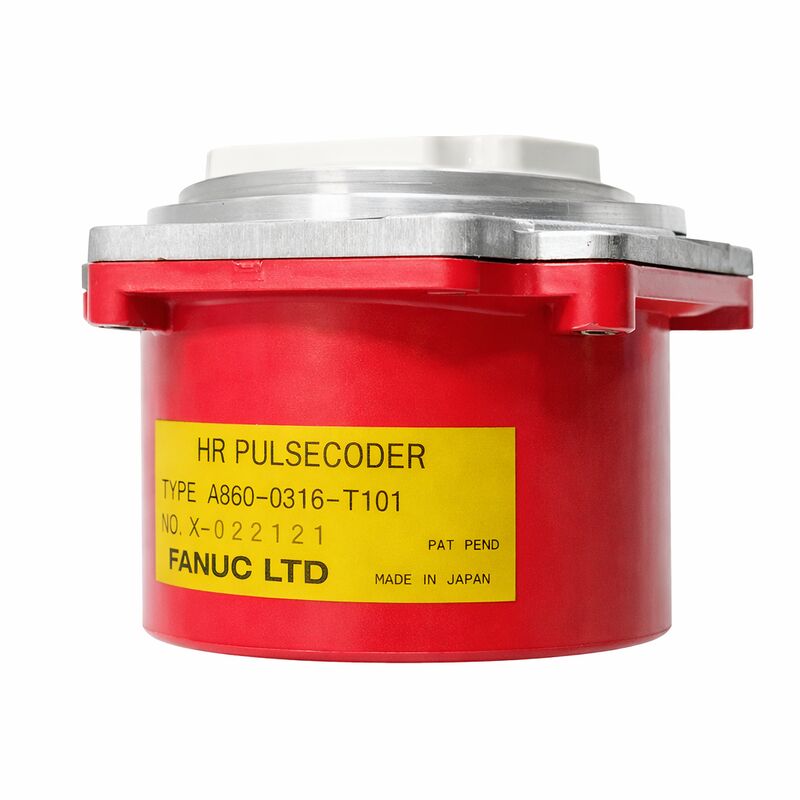

Fanuc A860-0316-T101 — это высокоразрешающий (HR) инкрементный импульсный кодер, устанавливаемый на серводвигатели переменного тока Fanuc серии S позднего поколения.

При 10 000 импульсов на оборот он обеспечивает более чем в три раза большее исходное разрешение по сравнению с инкрементными энкодерами 3000P, используемыми на более ранних двигателях серии S, что позиционирует его как наиболее производительное устройство инкрементной обратной связи в эпоху двигателей серии S до того, как абсолютные энкодеры Serial A и Serial C стали стандартом для более поздних вариантов двигателей.

Обозначение HR — которое также встречается на связанном A860-0316-T201 — специально идентифицировало эти энкодеры как шаг вперед в разрешении по сравнению с базовыми инкрементными кодерами серии S.

Когда Fanuc устанавливал двигатели с более высокой скоростью или более высокими требованиями к точности в позднем поколении серии S, разрешение энкодера 3000P больше не было достаточным для качества контура сервопривода при номинальной рабочей скорости двигателя.

Энкодер 10 000P при 3000 об/мин генерирует 500 000 отсчетов края в секунду (с использованием квадратурного декодирования 4×), по сравнению со 150 000 для энкодера 3000P при тех же условиях — улучшение качества оценки скорости прямо пропорционально.

Корпус с красным пластиковым колпачком является отличительной чертой всего поколения энкодеров серии S, что четко относит A860-0316-T101 к тому же семейству, что и энкодеры Serial A и Serial C того же периода.

Однако, в отличие от этих абсолютных последовательных энкодеров, T101 является инкрементным типом — он генерирует квадратурные импульсы A/B и импульс индекса Z при вращении вала двигателя, без сохранения памяти положения между циклами питания.

Каждый запуск станка требует цикла возврата к референсной точке для повторного установления нулевой точки оси.

Это ожидаемое поведение для станков, оснащенных этим энкодером, и является нормальной частью последовательности запуска.

Поставка A860-0316-T101 следует общему для всех поздних энкодеров серии S шаблону: он не продается отдельно от двигателей как стандартный товар из каталога, а доступность у любого специалиста-поставщика полностью зависит от того, сколько рабочих двигателей серии S с энкодерами T101 прошло через их ремонтный поток.

Поддержание доступа к надежному поставщику обменных запчастей является наиболее практичной стратегией запасных частей для предприятий, эксплуатирующих станки с этим энкодером.

Ключевые характеристики

10 000P против более ранних энкодеров серии S — разрешение в контексте

Прогрессия инкрементных энкодеров Fanuc серии S соответствовала спецификациям двигателей. Ранние двигатели серии S использовали импульсные кодеры 2000P и 2500P; стандартные двигатели перешли на 3000P; позднее поколение высокоскоростных и высокоточных двигателей перешло на 10 000P с A860-0316-T101.

Эта спецификация 10 000P поставила HR-энкодер Fanuc серии S на уровень разрешения, сопоставимый с тем, что многие другие производители серводвигателей указывали для своих премиальных прецизионных серволиний того же периода.

Импульс Z-индекса (один на оборот), сопровождающий каналы квадратуры A и B, служит реперной меткой для цикла возврата к референсной точке ЧПУ.

ЧПУ перемещает ось к аппаратному референсному переключателю с заданной скоростью подачи, замедляется при срабатывании переключателя, а затем медленно движется до обнаружения первого Z-импульса после срабатывания переключателя.

Положение Z-импульса относительно референсного переключателя механически фиксируется диском энкодера и его креплением, поэтому возврат к референсной точке всегда происходит в одной и той же абсолютной позиции станка — повторяемость в пределах одного отсчета энкодера от положения Z-импульса.

Ограничения поставок и практическое управление запчастями

Тот факт, что A860-0316-T101 не продается отдельно от двигателя как товар из каталога Fanuc, является важным эксплуатационным соображением.

Это означает, что основной канал поставки — это обмен двигателей: специалист ремонтирует двигатель, заменяет энкодер, и полученный избыточный или обменный энкодер становится доступным.

Эта цепочка поставок менее предсказуема, чем стандартные складские детали, и нет стандартного пути закупки «нового в коробке» от авторизованной дистрибьюторской сети Fanuc.

Предприятия, управляющие станками с энкодерами T101, имеют два практических варианта: поддерживать проверенный запасной энкодер, приобретенный через каналы обмена, или найти надежного поставщика услуг по ремонту двигателей, который имеет в своем регулярном ремонтном запасе двигатели или энкодеры, совместимые с T101, и может быстро отреагировать на событие простоя станка.

Часто задаваемые вопросы

В1: Как инкрементный энкодер 10 000P влияет на настройки параметров сервопривода ЧПУ по сравнению с энкодером 3000P?

Параметры сервопривода ЧПУ включают настройки разрешения энкодера (обычно выражаемые в импульсах на оборот или как параметр передаточного числа, связывающий отсчеты энкодера с перемещением станка).

Если двигатель 3000P заменяется на двигатель 10 000P или наоборот, параметры сервопривода CMR и DMR должны быть обновлены, чтобы отразить количество импульсов нового энкодера. Неправильные параметры сервопривода с неправильным энкодером вызывают нестабильность контура скорости, перерегулирование или аварийные сигналы по оси при первом командном движении.

Всегда обновляйте параметры сервопривода в соответствии с установленным энкодером перед началом производства.

В2: Можно ли заменить A860-0316-T101 на абсолютный энкодер?

Не напрямую. Усилитель и ЧПУ должны быть настроены для конкретного типа обратной связи — абсолютные последовательные энкодеры (Serial A, Serial C) требуют цифрового сервоусилителя с соответствующим интерфейсом последовательного энкодера, а ЧПУ должно быть способно обрабатывать данные абсолютного энкодера.

HR инкрементный энкодер серии S работает с аналоговыми или ранними цифровыми системами сервоусилителей, совместимыми с поздними двигателями серии S.

Установка абсолютного энкодера вместо инкрементного требует как проверки физической совместимости, так и изменений в настройках параметров, а в некоторых случаях — другой карты интерфейса усилителя.

Это проект модернизации двигателя, а не простая замена энкодера.

В3: Какова диагностическая процедура, когда станок показывает неисправную скорость или ошибки положения на оси с этим энкодером?

Начните с проверки кабеля обратной связи энкодера на наличие повреждений, уделяя особое внимание участкам, подверженным движению (кабельные цепи, изгибы рядом с входами в кабелепровод). Осмотрите оба конца разъема на предмет чистых, полностью вставленных контактов.

Подключите осциллограф к выходам A и B энкодера и медленно вращайте вал двигателя вручную — чистая прямоугольная волна со сдвигом фаз на 90° на обоих каналах без провалов или изменений амплитуды указывает на исправный энкодер и кабель.

Неисправные сигналы указывают на повреждение кабеля, прерывистость соединения или деградацию оптического диска внутри энкодера.

Если кабель и разъем в порядке, но осциллограф показывает проблемы с качеством сигнала при вращении, энкодер требует замены.

В4: Энкодер находится в красном пластиковом колпачке — как снять колпачок и получить доступ к энкодеру для замены?

Красный пластиковый колпачок крепится защелками или винтами к задней части корпуса двигателя, закрывая узел энкодера и вход кабеля. Снятие обычно требует отсоединения крепежных элементов или защелок колпачка (точная конструкция зависит от модели двигателя), а затем осторожного отделения узла диска энкодера от муфты вала двигателя.

Метод соединения варьируется — некоторые используют муфту Олдэма, которая допускает небольшое смещение вала; другие используют прямое шлицевое или шпоночное соединение.

Обратитесь к документации по техническому обслуживанию двигателя для получения конкретной последовательности разборки, особенно последовательности снятия энкодера с муфты вала без повреждения диска.

Принудительное снятие колпачка или корпуса энкодера без соблюдения правильной последовательности снятия рискует расколоть оптический диск, что является необратимой неисправностью.

В5: Совместим ли A860-0316-T101 с теми же усилителями, что и A860-0346-T101 (абсолютный энкодер Serial A)?

Нет. T101 — это инкрементный энкодер; A860-0346-T101 — это абсолютный энкодер Serial A.

Эти два типа энкодеров обмениваются данными с сервоусилителем через принципиально разные интерфейсы — инкрементный энкодер использует дискретные дифференциальные сигнальные линии A/B/Z, в то время как абсолютный энкодер Serial A использует проприетарный высокоскоростной последовательный протокол.

Сервоусилитель, разработанный для абсолютного энкодера Serial A, не может напрямую принимать инкрементные сигналы A/B/Z от T101, и наоборот.

Поколения двигателей и энкодеров являются согласованными комплектами; всегда проверяйте, что вся система — двигатель, энкодер, усилитель и ЧПУ — из совместимых поколений перед заказом запасных частей.
