A50L-0001-0327 6MBP50RTA060-01 МОДУЛЬ Fanuc IGBT A50L00010327 6MBP50RTA06001 A5OL-OOOI-O327 6MBP5ORTAO6O-OI

A50L-0001-0327∙ FANUC Fuji IGBT-IPM блок питания 50A / 600V / 16-Pin / 6MBP50RTA060 / CNC сервопривод запасной

IGBT-IPM блок питания Что такое A50L-0001-0327

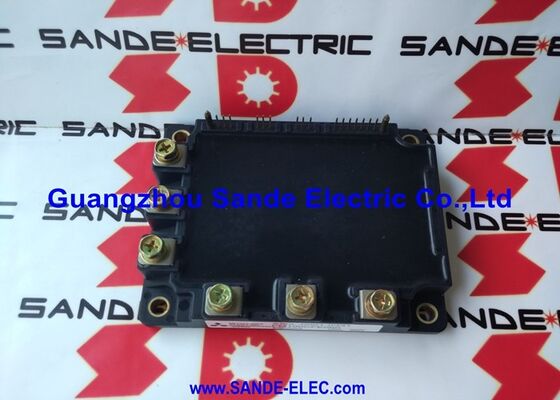

The A50L-0001-0327 is FANUC's designation for a Fuji Electric IGBT Intelligent Power Module (IPM) in the 50A / 600V class — used as the power conversion element in FANUC AC servo and spindle drive units.

Модуль каталогизируется FANUC как "Power Block" - автономная система переключения питания, которая устанавливается на внутренний теплоотсос приводного блока.A50L-0001-0327 выполняет полную функцию переключения инвертора: прием команд PWM от электроники управления привода и генерация трехфазного выхода с переменной частотой, который управляет подключенным двигателем переменного тока.

Основные характеристики

Интеллектуальный энергомодуль (IPM)

Обозначение "IPM" идентифицирует A50L-0001-0327 как нечто большее, чем пассивный IGBT-транзисторный массив.

Электроника привода ворот:Встроенная схема драйверов шлюзов исключает необходимость в внешних компонентах IGBT шлюзового привода. 16-контактный интерфейс принимает сигналы PWM на логическом уровне напрямую.

Защита от перенапряжения:Внутреннее обнаружение тока обнаруживает условия перенапряжения (короткое замыкание двигателя,обмотка ошибок) и закрывает IGBT ворот в течение микросекунд до неисправности тока повреждает транзистора соединений.

Защита от перегрева:A temperature sensor within the module generates a protection signal when the semiconductor junction temperature approaches the maximum — preventing thermal damage from inadequate cooling or excessive load.

Защита от короткого замыкания:Поиск обезнасыщения отключает IGBT в течение короткого замыкания, защищая модуль от разрушения во время короткого замыкания выхода.

Применения FANUC Серво и спиндовые приводы

A50L-0001-0327 устанавливается в приводах FANUC по всему ассортименту продуктов серво- и шпиндельного привода:

Сервоусилители серии FANUC Alpha:Альфа-сервомодули (серия A06B-6079, A06B-6080, A06B-6096 и смежные) 50A IPM-модули управляют сервоосями, требующими среднего крутящего момента для прецизионной обработки.

Усилители на спинделях FANUC AC:Спиндовые приводы в серии 6044, 6062, 6063 и связанных с ними семействах усилителей 50А охватывает спиндовые приводы для станков обработки средней мощности.

Сервоустановки FANUC Beta:Некоторые конфигурации бета-сервоусилителей используют модули IPM класса 50A / 600V.

Частые вопросы

Q1: Какая сигнализация привода FANUC указывает на сбой модуля IPM A50L-0001-0327?

FANUC сигнализация 12 (или сигнал 12.1, 12.2 и т.д. для конкретных осей) указывает на сбой IPM или транзисторного модуля обычно генерируется, когда внутренняя защита IPM срабатывает (перенапряжение, перенапряжение температуры,или короткое замыкание) во время включения привода или работы двигателяПосле исключения неисправностей двигателя и кабеля, модуль IPM является основным компонентом силовой ступени для замены.

Вопрос 2: Как 16-контактный интерфейс A50L-0001-0327 подключается к приводной плате?

16-контактный интерфейс блока питания IPM подключается к сигнальной плате привода через соединительный разъем, как правило, 16-контактный разъем на PCB, который подключается непосредственно к сигнальным булавам модуля.Терминалы питания, отрицательный ток постоянного тока, трехфазный выходной двигатель U / V / W) подключается к решетке привода или к проводке тяжелого калибра.Не требуются внешние компоненты привода шлюза , защитные выходы и соединения питания.

Вопрос 3: Можно ли заменить A50L-0001-0327 на эквивалентный Fuji 6MBP50RTA060-01 напрямую?

A50L-0001-0327 использует Fuji 6MBP50RTA060-01 (или -AF-51 вариант) в качестве своего основного модуля.и спецификации соответствуют заявке A50L-0001-0327Для технического обслуживания производственного привода использование каталогизированного FANUC обозначения A50L-0001-0327 обеспечивает точное соответствие спецификации.

Вопрос 4: Какие термические требования применяются к установке A50L-0001-0327?

Плита основания блока питания должна контактировать с плоской, чистой поверхностью теплоотвода с тепловым интерфейсом.При 50А непрерывной работе, IPM генерирует значительное количество тепла. Недостаточный тепловой контакт повышает температуру соединения и сокращает срок службы модуля.Убедитесь, что охлаждающий вентилятор привода функционирует и что плавники теплоотвода чисты перед повторной эксплуатацией после замены модуля.

Вопрос 5: Каково значение веса A50L-0001-0327 (0,56 фунта)?

Масса в 0,56 фунта отражает физический размер и содержание меди/алюминия в шестипакетном IPM-модуле 50A / 600V ∙ более тяжелый, чем более мелкие одноосевые модули,легче, чем более крупные модули 75A и более высокого токаУстойчивость веса подтверждает правильную спецификацию модуля при получении запасных частей.
