6РИ75Г-160 | Модуль выпрямительного моста Fuji Electric — 75 А / 1600 В / трехфазный силовой диод / входной выпрямитель промышленного привода

Трехфазный мостовой выпрямитель — преобразование переменного тока в постоянный на входе привода

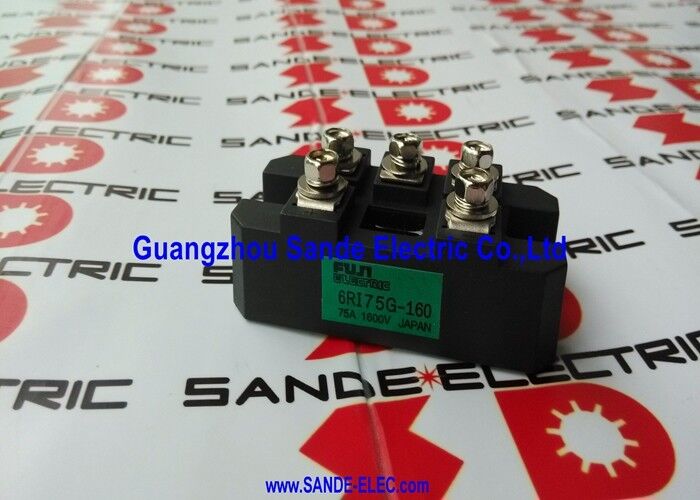

6RI75G-160 — это модуль трехфазного мостового выпрямителя Fuji Electric — узел силовых диодов, который образует входную часть преобразователя частоты переменного тока, преобразуя трехфазное питание переменного тока в шину постоянного тока, которая питает инверторный каскад IGBT привода.

В стандартной промышленной архитектуре частотно-регулируемого привода источник переменного тока сначала проходит через выпрямительный мост, а затем через шину постоянного тока. Шесть кремниевых силовых диодов 6RI75G-160 расположены в трехфазной схеме двухполупериодного моста — шесть диодов (по два на фазу — один верхний и один нижний) вырабатывают шестиимпульсный выпрямленный выходной сигнал постоянного тока от трехфазного входа переменного тока.

Ключевые характеристики

Модуль силового диода против модуля IGBT — роль выпрямителя

6РИ75Г-160 представляет собой пассивный выпрямительный модуль — он содержит только силовые кремниевые диоды, а не IGBT. Это отличает его от модулей IGBT в том же приводе:

Пассивная операция:Диоды проводят ток автоматически при прямом смещении — не требуются сигналы управления затвором, управляющая электроника или схемы защиты. Мощность течет через диод, когда анод более положителен, чем катод; он блокируется в обратном направлении.

Неконтролируемое исправление:6RI75G-160 выдает фиксированное выходное напряжение постоянного тока, определяемое входным напряжением переменного тока — примерно 1,35 × Vline(rms) для трехфазного моста. Напряжение шины постоянного тока нельзя регулировать через модуль выпрямителя.

Высокая надежность:Пассивные диодные модули не имеют активных компонентов, которые могли бы выйти из строя из-за проблем с приводом затвора, блокировки при пониженном напряжении или неисправностей управляющей электроники. Кремниевый силовой диод — это надежный и долговечный компонент: выпрямительные модули в хорошо обслуживаемых приводах часто значительно превосходят модули IGBT.

Приложения

Частотно-регулируемые приводы:Основное применение — входной выпрямитель промышленных ЧРП класса 15–37кВт от питания 400В или 22–55кВт от питания 690В. 6RI75G-160 преобразует переменный ток сети в шину постоянного тока, которая питает инвертор IGBT.

Приводы серии ABB ACS600:6RI75G-160 подтвержден в качестве выпрямительного модуля, используемого в преобразователях частоты ABB ACS600 — широко распространенной серии промышленных приводов для управления насосами, вентиляторами и технологическими двигателями.

Промышленные сервоприводные системы:Некоторые системы привода FANUC и другие системы с ЧПУ используют отдельный модуль выпрямителя в секции электропитания для питания шины постоянного тока для нескольких сервоосей — класс 75 А/1600 В охватывает системы сервоприводов среднего класса.

Источники питания постоянного тока для промышленных процессов:Крупные регулируемые источники питания постоянного тока для электрохимических процессов, гальванотехники и зарядки промышленных аккумуляторов, где трехфазный мост обеспечивает плавный выход постоянного тока для последующей ступени регулирования.

Передние части выпрямителя ИБП:В некоторых архитектурах промышленных ИБП для зарядки аккумулятора от сети переменного тока используется входной каскад с диодным выпрямителем — номинальное напряжение 1600 В 6RI75G-160 обеспечивает запас для повышенного напряжения постоянного тока зарядного устройства.

Приводы промышленных кранов и подъемников:Системы привода крана с отдельными выпрямительными и инверторными каскадами — 6RI75G-160 питает шину постоянного тока для инверторов двигателей подъема и хода.

Часто задаваемые вопросы

В1: Как диагностируется вышедший из строя модуль выпрямителя 6РИ75Г-160?

Неисправный диод в мосту приводит к характерной картине: отсутствует одна шестиимпульсная частотная составляющая пульсаций на выходе постоянного тока (на выходе имеется только 3-пульсная пульсация вместо 6-импульсной), напряжение на шине постоянного тока ниже ожидаемого или асимметричное потребление переменного тока на входе. Измерьте сопротивление диодного перехода в обоих направлениях при разряженной шине постоянного тока — закороченный диод показывает сопротивление, близкое к нулю, в обоих направлениях; открытый диод показывает высокое сопротивление в обоих направлениях.

Вопрос 2: Требуются ли для выпрямительного модуля 6RI75G-160 какие-либо сигналы управления затвором или управления?

Нет. Модули силовых диодов полностью пассивны — им требуется только правильный механический монтаж с использованием термоинтерфейса, правильное подключение силовых клемм (три входные клеммы переменного тока и две выходные клеммы постоянного тока) и соответствующий радиатор. К модулю выпрямителя не подключена цепь управления затвором, источник питания управления или сигнальные кабели.

Вопрос 3: Каково типичное выходное напряжение постоянного тока 6RI75G-160 от источника переменного тока 400 В?

Для ненагруженного трехфазного двухполупериодного моста от линейного переменного тока напряжением 400 В: В постоянного тока ≈ 1,35 × 400 В = номинальное напряжение 540 В постоянного тока. Под нагрузкой (с учетом падения напряжения на диодах и импеданса питания) типичное рабочее напряжение шины постоянного тока в промышленном приводе 400 В составляет 530–560 В постоянного тока. От 480 В переменного тока: примерно 648 В постоянного тока без нагрузки. Точное напряжение зависит от полного сопротивления источника питания и тока нагрузки.

Вопрос 4. Какие меры предосторожности при установке термоинтерфейса и монтажа применяются при установке 6RI75G-160?

Для достижения номинального теплового сопротивления опорная пластина должна контактировать с радиатором чистым однородным термоинтерфейсом. Наносите состав тонким равномерным слоем, покрывающим всю площадь опорной плиты — как недостаточное, так и избыточное количество состава увеличивают термическое сопротивление. Затяните крепежные винты в соответствии со спецификацией Fuji (обычно 2–4 Н·м для этого класса модулей). Перед повторным вводом в эксплуатацию убедитесь, что тепловое сопротивление радиатора соответствует рабочему току 75 А и температуре окружающей среды.
