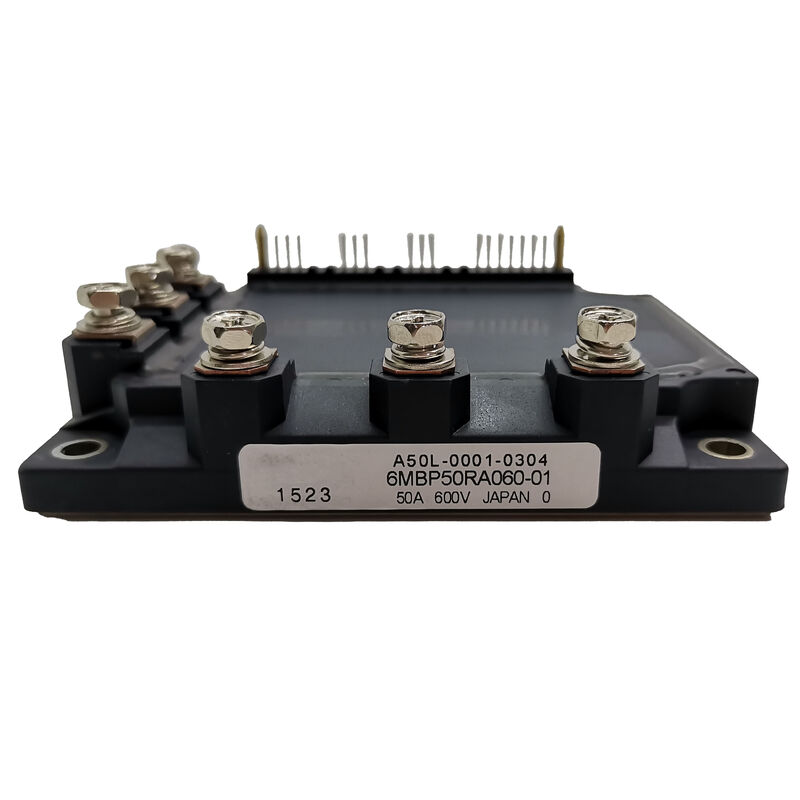

Модуль IGBT высокой мощности Fanuc A50L00010304 6MBP50NA060 OEM

A50L-0001-0304∙ FANUC Fuji IGBT блок питания 50A / 600V / 6MBP50RA060-01 / RA серии IPM / CNC сервопривод запасной

A50L-0001-0304 ¢ IPM серии 50A RA в приводах FANUC

A50L-0001-0304 - это обозначение FANUC для Fuji Electric 6MBP50RA060-01 - интеллектуального силового модуля RA-серии первого поколения на 50 А и 600 В.Он служит элементом переключения питания в FANUC AC серво и шпиндель усилителя приводов, где он образует трехфазный инверторный мост, преобразующий магистраль постоянного тока в моторный ток переменной частоты.

6MBP50RA060-01 использует конфигурацию Fuji из шести пакетов - шесть IGBT-транзисторов плюс шесть диодов, образующих полный трехфазный мост в однопанельном корпусе.Название RA обозначает это как первое поколение RA-серии IPM от Fuji, который позже был заменен RTA и RTF второго и третьего поколений вариантов RA-серии.

Основные характеристики

A50L-0001-0304 против A50L-0001-0327

Два продукта серии FANUC A50L имеют общий класс 50A / 600V, но используют разные поколения модулей Fuji:

Оба устройства имеют позиции 50A в приводах FANUC, но не являются взаимозаменяемыми - различные физические форматы, разделения разъемов и механические габариты.Подтвердить из специальной документации по техническому обслуживанию привода FANUC, какой номер части применяется.

Заявления

Сервоусилители FANUC AC:Альфа и связанные с ней сервоусилители FANUC, использующие модули IPM класса 50A для осей, требующих среднего крутящего момента приводов центральной оси обработки, перекрестного спуска центра поворота и приводов башен,и шлифовальных машин.

Усилители на спинделях FANUC AC:Сменные спиндовые приводы среднего класса мощности

Системы привода станков с ЧПУ:Полный ассортимент оборудования FANUC CNC с использованием спецификации модуля A50L-0001-0304 от станков обработки и станков поворота до шлифовальных машин и оборудования EDM.

Сервоприводы для промышленных роботов:Сервоприводы роботов FANUC, использующие один и тот же класс блоков питания IPM для приводов соединительной оси в роботах средней полезной нагрузки.

Частые вопросы

Вопрос 1: Какая сигнализация FANUC A50L-0001-0304 требует замены?

Привод FANUC сигнализация 12 (или варианты 12 для конкретной оси).1, 12.2) указывает на сбой IPM или питания модуля генерируется, когда внутренняя защита модуля срабатывает или панель управления привода обнаруживает аппаратную ошибку на этапе питания.Прежде чем осудить А50Л-0001-0304, проверяют сопротивление изоляции двигателя и непрерывность выходного кабеля.

Вопрос 2: В чем разница между серией RA (A50L-0001-0304) и более поздними вариантами серии RA?

Серия RA (6MBP50RA060-01) представляет собой первое поколение Fuji RA IPM.и RTF серии Различные суффиксы (#S, #S2, и т. д.) на номерах деталей FANUC определяют, какое поколение модуля Fuji поставляется.

Вопрос 3: Как A50L-0001-0304 (50A) сравнивается с A50L-0001-0305 (75A) для выбора привода FANUC?

A50L-0001-0304 (Fuji 6MBP50RA060-01) - 50A для серво и спиндовых позиций с меньшей мощностью.A50L-0001-0305 (Fuji 7MBP75RA060-01) представляет собой 75A с форматами 7-пакета, включая интегрированный тормоз IGBT для высокопроизводительных положений шпинделя и сервоНикогда не заменяйте между классами тока; модуль с более высоким током не обеспечивает дополнительных преимуществ для производительности в положении с более низким током привода.и интерфейсы ПКБ и тепловые конструкции соответствуют спецификации конкретного модуля.

Вопрос 4: Какие требования к тепловому интерфейсу применяются к установке панельной установки A50L-0001-0304?

Плита основания модуля соприкасается с внутренним теплоотводом приводного агрегата.Использование крепежных устройств с крутящим моментом в соответствии со спецификацией руководства по эксплуатации FANUCПри 50А непрерывной работе в сервоприводе,Недостаточный тепловой контакт является основной причиной преждевременного сбоя IPM. Бюджет температуры соединения модуля зависит от достижения номинального теплового сопротивления теплоотвода..
