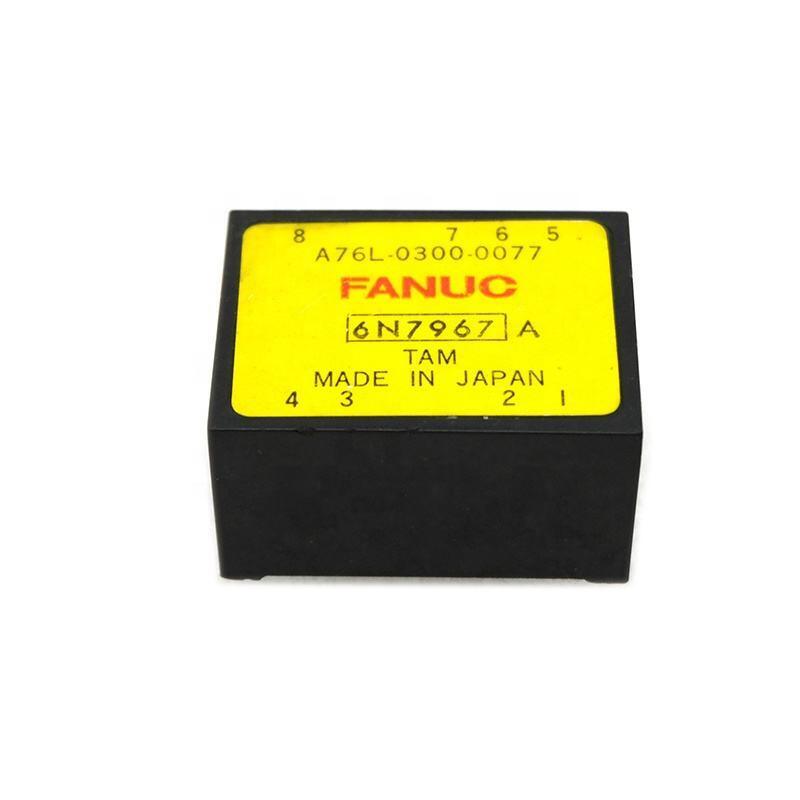

Модуль FANUC A76L-0300-0077 A76L03000077 A76L-00300-0077

A76L-0300-0077∙ FANUC Модуль усилителя изоляции

Усилитель изоляции

A76L-0300-0077 - это уплотненный изоляционный модуль усилителя для сервопривода FANUC и систем CNC Компонент, установленный на ПКБ, обеспечивающий гальваническую изоляцию между высоковольтными цепями сервопривода и электроникой управления низким напряжением.

В сервоусилителе FANUC двигатель работает с шины постоянного тока 280 680 В, полученной из сетевого питания. Measuring motor current and bus voltage at the power stage requires bringing a signal from the high-voltage domain into the low-voltage control domain — isolation amplifiers perform this signal transfer while maintaining a barrier that prevents high voltages from reaching the sensitive control electronics.

Основная информация о продукте

Печатная пластинка с монтировкой Интеграция в электроника привода

The PCB mount format means the A76L-0300-0077 solders or press-fits directly onto the servo amplifier's control board — it is an internal component of the drive's signal chain rather than a separately wired unit:

Проходные или прессовые булавки:Пины модуля вставляются в ПКЖ, соединяя его входные (высоковольтные) и выходные (низковольтные) терминалы с соответствующими узлами цепи на ПКЖ привода.

Компактный след:Небольшой отпечаток герметизированного модуля (подтверждается его весом 0,07 фунта) вписывается в плотность компонентов сервоприводной панели управления.

Нет внешней проводки:Интеграция печатных пластин исключает отдельное кабельное маршрутизация, которая была бы необходима для панель-монтируемого изоляции усилителя, уменьшая количество точек соединения, которые могут потерпеть неудачу с течением времени.

Заявления

Содержание сервоусилителя FANUC:Сервоусилители FANUC развивают с перерывом ошибки обратной связи тока, непредсказуемые показания тока, дрейф сервоустройства или необъяснимые коды тревоги, связанные с измерением тока.Усилитель изоляции A76L-0300-0077 идентифицируется как компонент, обеспечивающий сигнал тока.Замена восстанавливает стабильную, точную обратную связь.

Ремонт панели привода FANUC:Ремонт сервопривода на уровне ПКБ требует замены модуля изоляционного усилителя. A76L-0300-0077 является компонентом, указанным FANUC для этой позиции.

Частые вопросы

Вопрос 1: Какие симптомы указывают на неисправность изоляционного усилителя A76L-0300-0077 в сервосистеме FANUC?

Неисправный изоляционный усилитель производит неточную или нерегулярную обратную связь тока, появляющуюся в виде нестабильности сервонастройки, неожиданных сигналов о перетоке при нормальных нагрузках,асимметричные показания тока между фазамиЭти симптомы связаны скорее с деградированием сигнала выхода изоляционного усилителя, чем с неисправностью энергоэтапной или двигательной сети.

Вопрос 2: Может ли A76L-0300-0077 быть заменен на уровне компонента или требуется полная замена платы?

A76L-0300-0077 представляет собой модуль, установленный на ПКБ ∙ он может быть заменен на уровне компонента техником, обладающим навыками сварки ПКБ и имеющим доступ к соответствующей сервисной документации FANUC.Ремонт на уровне платы позволяет избежать затрат на замену полной платы управления сервоусилителем.Прежде чем заменять, подтвердите идентификацию и ориентацию установки элемента по маркировкам на панели или сервисной документации.

Q3: Какова спецификация изоляционного напряжения для изоляционных усилителей этого класса?

Промышленные модули усилителей изоляции, используемые в применениях сервопривода, обычно обеспечивают 1500 ‰3,Изоляционное напряжение 000 В между входом и выходом достаточно, чтобы выдержать напряжение постоянного тока стандартных промышленных сервоприводов (280 ∼ 680 В постоянного тока) с существенным отрывом безопасностиСпецифическое изоляционное напряжение A76L-0300-0077 подтверждается документацией FANUC; оно должно соответствовать или превышать максимальное напряжение постоянного тока привода плюс требуемый марж безопасности.

Вопрос 4: Существует ли несколько вариантов A76L-0300-0077 для различных типов приводов FANUC?

Да FANUC серия A76L-0300 включает в себя несколько номеров деталей (0077, 0102, 0133, 0164, 0186, и т.д.) каждый из которых указывает конкретную конфигурацию усилителя изоляции для конкретного положения приводной платы FANUCВарианты могут отличаться по усилению, диапазону сигнала, выводу соединителя или формату пакета.Всегда сопоставляйте номер детали A76L с конкретным положением платы, подтвержденным сервисной документацией FANUC. Не заменяйте другой вариант A76L без проверки совместимости.
