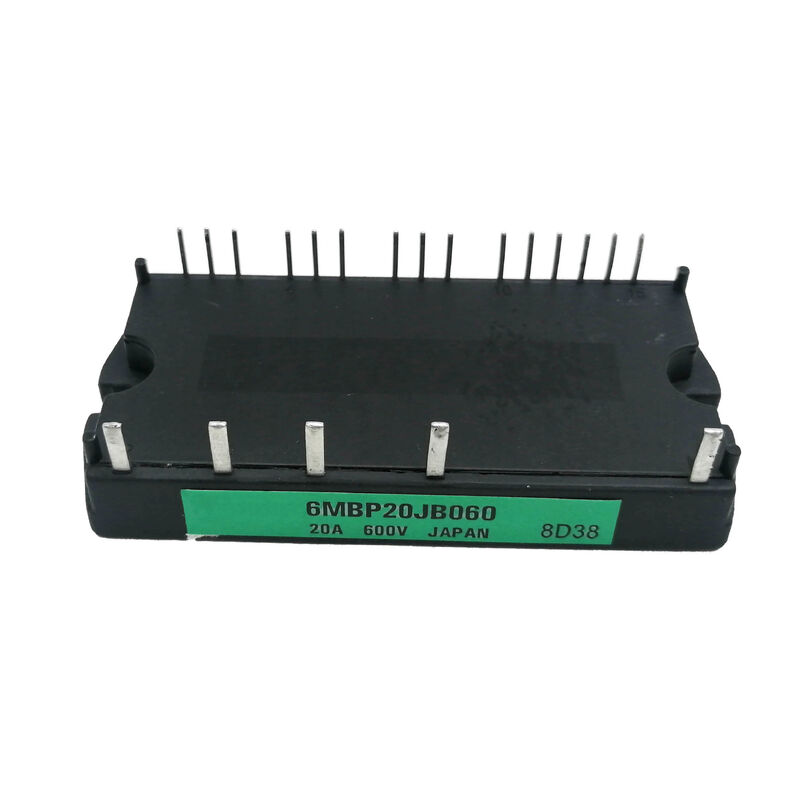

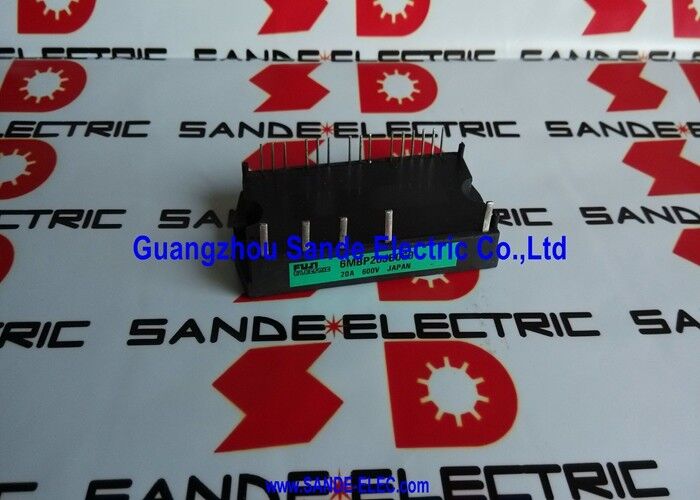

FUJI IGBT модуль 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 | Малый модуль IPM Fuji Electric — 20 А, 600 В, 6 шт., IGBT 7-го поколения, встроенная защита

Малый IPM при токе 20 А — трехфазный приводной сердечник малой мощности

6MBP20JB-060 — это небольшой интеллектуальный силовой модуль от Fuji Electric — компактный слаботочный представитель семейства 6MBP IPM на 20 А и 600 В. Там, где варианты с более высоким током (100 А, 150 А) служат для промышленных приводов двигателей мощностью в киловаттном диапазоне, 20 А Small IPM предназначен для небольших приложений приводов: компактных сервосистем, приводов двигателей бытовых приборов, насосов и вентиляторов малой мощности, а также инверторных конструкций с ограниченным пространством.

«Маленький» в слове Small IPM обозначает компактный формат корпуса P633A — физически меньший, чем стандартный корпус 6MBP, используемый при более высоких номинальных токах. Несмотря на уменьшенный размер, 6MBP20JB-060 сохраняет полный набор функций интеллектуального силового модуля: шесть IGBT-транзисторов для полного трехфазного моста, встроенную электронику управления затвором и многофункциональную защиту.

Ключевые характеристики

Встроенная защита — четыре функции в одном модуле

Защита от перегрузки по току (OC):Обнаруживает чрезмерный ток коллектора и отключает затворы IGBT в течение номинального времени устойчивости модуля к короткому замыканию. Защищает от коротких замыканий обмотки двигателя, неисправностей выходной проводки и ошибок ШИМ-привода.

Блокировка при пониженном напряжении (УФ):Контролирует напряжение питания привода затвора. Если напряжение питания падает ниже минимального порога надежного переключения IGBT, модуль автоматически блокирует выход затвора, предотвращая деструктивное частичное включение.

Защита от перегрева (OT):Функция тепловой защиты отключает модуль, когда температура перехода превышает пороговое значение, предотвращая необратимые повреждения из-за недостаточного охлаждения или длительной перегрузки.

Выход датчика температуры:Отдельный аналоговый выходной сигнал температуры позволяет главному контроллеру контролировать тепловое состояние модуля в режиме реального времени, позволяя системе привода заранее снижать выходной ток или частоту ШИМ до того, как будет достигнут порог защиты.

Приложения

Малые сервоприводы:Компактные сервоусилители для аксессуаров роботов, прецизионного позиционирования и приводов осей станков с более низкими уровнями мощности — где номинал 20 А / 600 В и компактный корпус P633A позволяют создавать компактные сервоприводы.

Инверторы для насосов и вентиляторов:Небольшие промышленные насосы, приводы вентиляторов систем отопления, вентиляции и кондиционирования воздуха и контроллеры вентиляторов систем охлаждения в классе мощностью менее 5 кВт — где компактный IPM упрощает конструкцию инвертора со встроенным приводом затвора и защитой.

Приводы электродвигателя устройства:Инверторы двигателей стиральных машин, приводы компрессоров кондиционеров и контроллеры двигателей холодильников — класс 600В/20А служит основным переключающим элементом в инверторах бытовой техники.

Оси промышленной автоматизации:Маломощные осевые приводы в многоосной автоматике, системах позиционирования конвейеров и приводах небольших сборочных машин.

Микроинверторы возобновляемой энергии:Небольшие фотоэлектрические микроинверторы преобразуют выход постоянного тока отдельных солнечных панелей в переменный ток сети.

Часто задаваемые вопросы

Вопрос 1: Чем 6MBP20JB-060 «Small IPM» отличается от стандартных модулей 6MBP при более высоких токах?

Обозначение «Small IPM» обозначает компактный корпус P633A, который физически меньше стандартного корпуса 6MBP, используемого при токах 50 А и выше. В электрическом отношении применяются те же встроенные функции привода и защиты затвора — разница заключается в размере корпуса и классе тока (20 А для компактных приложений против 50 А+ для более крупных приводов). Корпус меньшего размера требует тщательной компоновки печатной платы, чтобы обеспечить рассеивание тепла в пределах меньшей занимаемой площади.

В2: Какую несущую частоту ШИМ поддерживает 6MBP20JB-060?

Модули Fuji IPM седьмого поколения класса 20 А поддерживают несущую частоту ШИМ до 15–20 кГц, что обеспечивает более тихую работу двигателя (выше слышимой частоты) и более точный контроль пульсаций тока. Более высокая несущая частота увеличивает потери на переключение; убедитесь, что тепловая конструкция способна выдержать повышенную рассеиваемую мощность на выбранной несущей частоте. В большинстве приложений с приводами небольших двигателей используется несущая частота 8–16 кГц с IPM серии JB.

В3: Какой источник питания для привода ворот требуется для 6MBP20JB-060?

Малый IPM серии JB требует разделенного питания для привода затвора: положительное питание для включения IGBT и отрицательное питание для выключения и активного ограничения. Типичное питание затвора составляет от +15 В / от -8 В до -10 В. Точный диапазон напряжения питания указан в руководстве по эксплуатации 6MBP20JB-060. Работа за пределами указанного диапазона может привести к ухудшению производительности привода ворот или срабатыванию блокировки УФ-излучения.

Вопрос 4: Какова процедура сброса неисправности для 6MBP20JB-060 после защитного события?

После активации защиты IPM (OC, UV или OT) выходной контакт неисправности указывает состояние неисправности. Для сброса: сначала устраните неисправность (устраните причину перегрузки по току, восстановите напряжение питания затвора или дайте модулю остыть ниже порогового значения). Затем подайте импульс сброса (обычно это короткий переход от низкого к высокому уровню на входе сброса неисправности) для повторного включения выхода привода затвора. Неисправность не может быть устранена только с помощью входа ШИМ; требуется положительное действие сброса.
