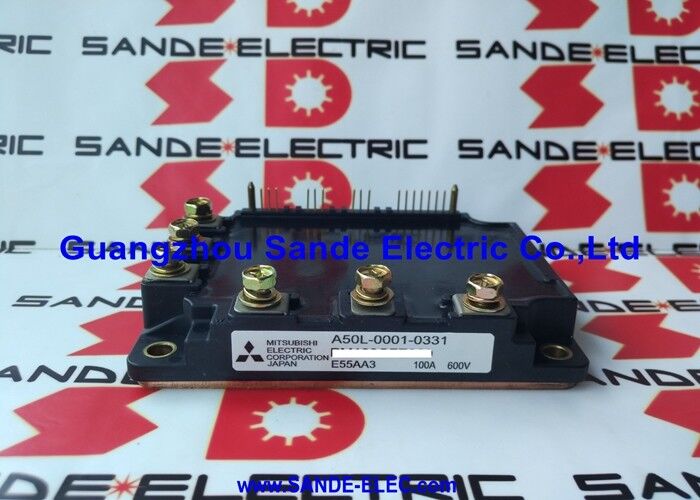

OEM MITSUBISHI Leistungs Transistor PM100CFE060 A50L-0001-0331

A50L-0001-0331 ∙ FANUC Транзисторный модуль ∙ 100A / 600V / CNC серво и спиндовой приводной запасной

Модуль переключения питания 100A для систем привода FANUC

A50L-0001-0331 представляет собой 100A, 600V транзисторный модуль для FANUC CNC приводов элемент переключателя питания в инверторной стадии привода.этот модуль занимает верхнюю часть диапазона модулей приводов FANUC серии A50L, охватывающие позиции шпинделя и сервопривода, требующие большей мощности тока, чем модули класса 50А и 75А, используемые в меньших конфигурациях привода.

FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorМодуль расположен внутри шасси привода, установлен на внутреннем теплоотводе и подключен к сигнальной панели привода через его интерфейс управления.

Основная информация о продукте

Роль силовой ступени в архитектуре привода FANUC

Модуль транзистора A50L-0001-0331 находится на границе преобразования мощности в приводе FANUC:

Получает:PWM-сигналы переключения от панели управления привода - команды логического уровня, которые определяют, какие транзисторы включаются и выключаются в любой момент.

Выводы:Переменная частота, переменное напряжение трехфазного переменного тока к двигателю, результат перевода модели PWM на панели управления в фактический ток двигателя.

Подключение магистрали постоянного тока:Терминалы питания модуля подключаются к внутренней магистрали постоянного тока привода (примерно 280 В от 200 В переменного тока или 540 В от 400 В переменного тока) и к выходным терминалам двигателя.

Сигнализация неисправности:Круги защиты внутри модуля (перенапряжение, перенапряжение) генерируют сигналы об отказе обратно на панель управления, запуская сигналы тревоги привода, которые предупреждают оператора CNC.

Заявления

Центры обработки с ЧПУ:Высокопроизводительные спиндовые и осивые приводы вертикальных, горизонтальных и пятиосевых станций, оборудованных системами привода FANUC.

Центры обработки с помощью ЧПУ:Приводы шпинделя для крупномощных станков с ЧПУ и центров по обращению где потребности в мощности шпинделя превышают возможности модуля 75А.

Машины для шлифования с ЧПУ:Колесная головка привода шпинделя на цилиндрических и поверхностных шлифовальных машинах в классе высокой мощности.

Промышленные роботы:Управляющие роботов FANUC, использующие сервоприводы класса 100A для основных осей роботов с большой полезной нагрузкой.

ЭДМ с помощью CNC-провода и ЭДМ с помощью гибких станков:Высокопроизводительные приводы для ЭДМ-машин, использующих приводы FANUC в верхнем классе мощности.

Частые вопросы

Q1: Какие сигнализации FANUC указывают на сбой транзисторного модуля A50L-0001-0331?

FANUC Alarm 12 (потеря модуля питания / перенапряжение) - это основной индикатор, который появляется при включении привода, когда активируется внутренняя защита модуля,или во время работы при аномальных условиях нагрузки. Проверьте изоляцию двигателя и непрерывность выходного кабеля, прежде чем осудить модуль.

Вопрос 2: Как A50L-0001-0331 (100A) относится к другим модулям A50L класса 600В?

Серия A50L-0001 охватывает несколько классов тока: 50A (A50L-0001-0304), 75A (A50L-0001-0305) и более высокие варианты тока, включая 100A A50L-0001-0331.Модули не являются взаимозаменяемыми, каждый из них соответствует требованиям к уровню мощности конкретного привода.Всегда проверяйте правильный модуль из документации по техническому обслуживанию диска.

Вопрос 3: Можно ли заменять A50L-0001-0331 при работе с приводом?

Замена модуля транзистора не требует полного отключения привода.проверять, что конденсаторы постоянного тока привода полностью разряжены (ниже 50 В) перед доступом к этапу питания600В постоянный ток сохраняет смертельное напряжение в течение нескольких минут после удаления от сети. Всегда используйте калиброванный счетчик для подтверждения безопасного напряжения перед обращением с внутренними компонентами.

Вопрос 4: Какая термическая подготовка требуется при установке A50L-0001-0331?

Очистить контактную поверхность теплоотвода и равномерно нанести свежее соединение теплового интерфейса на базовую пластину модуля.При 100 А непрерывной работе, правильная термическая подготовка имеет решающее значение. Недостаточный контакт теплоотвода значительно сокращает срок службы модуля.
