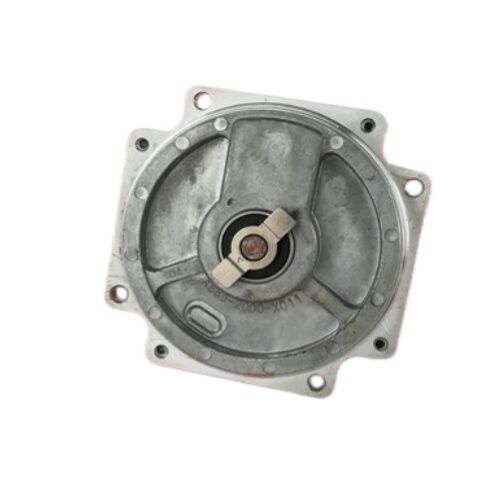

FANUC A860-0365-V501 Альфа i64 Инкрементальный импульсный кодер с обратной связью 64000 импульсов для систем FANUC CNC

Спросите любого сервотехника FANUC, какое семейство кодеров они чаще всего видят на ремонте станков с ЧПУ, и серия Alpha i64 выходит надежно.FANUC A860-0365-V501является инкрементальным вариантом этого семейства64,000-импульсный серийный импульсный кодерна огромную установленную базу сервомоторов серии FANUC Alpha i в целом по всему миру.

Это устройство предлагаетсяИспытано и полностью функционирует.- извлеченные из рабочей машины, проверенные с помощью сервопривода FANUC и подтвержденные для получения чистой, стабильной выработки перед отгрузкой.

Увеличение на 64K разрешение Что это дает

Название "I64" сразу же указывает важное число:64,000 импульсов на оборотчерез высокоразрешительный протокол последовательной связи FANUC между импульсным кодером и сервоусилителем,Система управления обрабатывает данные о положении с точностью, позволяющей на уровне машины определять положение подмикронной оси.

Сравните это с предыдущими поколениями FANUC, 2000-импульсным кодером постоянного тока двигателей первого поколения, или даже 8,000-импульсные кодировщики на ранних сервомоторах переменного тока и скачок разрешения иллюстрируют, почему серия Alpha i подняла планку для точности позиционирования и регулирования скорости, когда была введена.

Выходы квадратуры А и В, на 90 градусов вне фазы, дают сервоприводу одновременный счет позиций и направление движения.Это двунаправленное отслеживание означает, что управление точно знает, где ось на каждом шаге, в обоих направлениях, без двусмысленности в точках перехода.

Технические спецификации

Альфа i64 в экосистеме двигателей FANUC

FANUC's Alpha i series AC servo motors replaced the earlier Alpha (red-cap) series from the early 2000s onward and became the dominant servo platform in FANUC-controlled machine tools for roughly two decadesКлючевое различие между поколением абсолютного кодера Alpha (aA64) и поколением абсолютного кодераАльфа i (aI64)Инкрементальная генерация - это архитектура обратной связи:

AL64 - этоинкрементальный кодерОн считает импульсы от известной исходной ссылки, а не выводит слово абсолютного положения.Это означает, что управление CNC устанавливает ориентировочные позиции оси через операцию возвращения ориентировки при запуске машины, после чего инкрементальное подсчет обеспечивает непрерывное, высокоточное отслеживание положения.

Серийный протокол FANUC с высоким разрешением передает эти данные между кодером и усилителем по специальной двухпроводной серийной связи,обеспечение высокой пропускной способности данных, необходимой для поддержки разрешения 64K при полной скорости двигателя без проблем целостности сигнала параллельной проводки.

V501 Вариант соединителя без кабеля

Суффикс V в номерах частей импульсных кодеров FANUC обычно указывает на голый блок кодерабез соединительного кабеля. A860-0365-V501 поставляется без кабеля. Соответствующая кабельная установка (A860-0360-V906) заказывается отдельно и соединяет корпус кодера с портом кодера CN2 усилителя.

Для замены существующей машины оригинальный кабель обычно используется повторно, если он не поврежден. The cable is a common failure point — particularly the connector pins and the first few centimeters of cable adjacent to the connector where repeated flexing occurs — so inspecting it before reuse is worth the few minutes it takes.

Где находится этот кодер

A860-0365-V501 устанавливается на очень широком диапазоне моделей сервомоторов FANUC Alpha i, охватывающих приложения осьного привода на оборудовании, построенном с начала 2000-х по 2010-е годы:

Центры обработки с ЧПУX, Y, Z и вращающиеся приводы на вертикальных и горизонтальных станках Mazak, Makino, Okuma, Haas, DMG Mori и десятков других производителей, использующих сервосистемы FANUC Alpha i

Центры обработки с ЧПУ- Z и X-оси сервообратная связь на двухосевых и многоосевых токарных станках, а также подвижные и C-осевые приводы на более сложных центрах поворота

Роботные суставыПромышленные роботы FANUC серии M и R использовали сервомоторы Alpha i с импульсными кодерами 64 в соединительных осях

Гибкие производственные системы- переменные поддоны, автоматизированные системы обработки материалов и линии передачи, построенные на базе FANUC CNC и сервотехнологий той же эпохи

Купить подержанный и протестированный

Это проверенный, подержанный блок, и для A860-0365-V501, это разумный и распространенный выбор.Испытуемый используемый кодер, который был проверен на рабочей сервосистеме, имеет известное функциональное состояние, а подшипники внутри обычно работают в течение многих лет без проблем. Это высокоточные оптические устройства, а не высоко износоустойчивые компоненты в нормальных условиях эксплуатации.

Осторожность при использовании импульсных кодеров всегда заключается в состоянии подшипника и целостности оптического сенсорного комплекса.Устройство, извлеченное из машины, которая потерпела сбой по не связанным с ней причинам и протестировано против сервопривода, существенно отличается от неиспытанного избыточного тягаПроверка того, что кодер производит чистые выходные каналы A, B и Z с соответствующей скоростью перед отгрузкой, является стандартом должной осмотрительности, который делает проверенный подержанный блок надежной покупкой.

Частые вопросы

Вопрос 1: является ли A860-0365-V501 абсолютным или инкрементальным кодером?

Это так.увеличительный"I" в Alpha i64 означает "инкрементальный" он отслеживает положение, подсчитывая импульсы с точки отсчета.Это отличается от абсолютных кодеров, который выводит позицию непосредственно, не требуя обратной связи.

Вопрос 2: Этот кодер поставляется с кабелем?

Нет, вариант V501 поставляетсябез кабеляСоответствующая кабельная установкаA860-0360-V906При замене существующего кабеля машины обычно можно повторно использовать, если он в хорошем состоянии.

Вопрос 3: Какие сервомоторы и усилители FANUC используют A860-0365-V501?

Этот импульсный кодер установлен наСервомоторы переменного тока серии FANUC Alpha i(серия A06B-0xxx с обозначением кодера aI64).Сервоусилители серии FANUC αi и αiSи совместим с управлением с помощью ЧПУ в0i, 16i, 18i, 21i, 30i, 31i и 32iПеред заказом проверьте номер машины.

Вопрос 4: Что означает "испытано" для использованного импульсного кодера?

Испытанный импульсный кодер был электрически проверен на действительной системе сервопривода FANUC, подтверждающей, что выходные каналы A, B и Z присутствуют, чисты и правильно фазируются при рабочей скорости.Это более значимо, чем простая визуальная проверка или проверка непрерывности, и подтверждает, что оптическая сенсорная установка и электроника функционируют согласно проекту.

Вопрос 5: Может ли A860-0365-V501 быть отремонтирован, если у него возникнет сбой?

Да, специализированные службы по ремонту двигателей и кодеров FANUC могут заменить подшипники, пересесть оптический диск и восстановить повреждения соединителей на импульсном кодере aI64.Ремонт является жизнеспособным путем, когда корпус кодера и оптический диск не повреждены, но неисправность подшипника или неисправность соединителя сделали устройство нефункциональнымДля устройств с физическими повреждениями диска или трещинами корпуса, замена является практическим вариантом.
