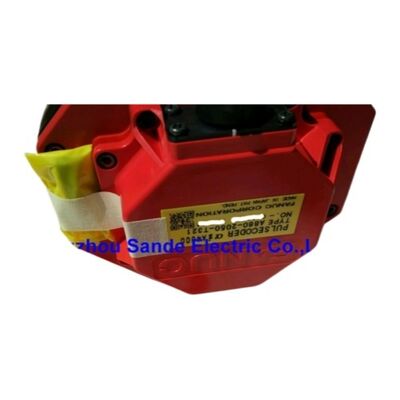

FANUC Pulsecoder aA64 A860-0360-V501 — Абсолютный энкодер с 64 000 импульсов для серводвигателей FANUC Alpha Series AC

Номер детали: A860-0360-V501

Производитель: FANUC Co., Ltd.

Тип: Абсолютный импульсный кодер aA64

Разрешение: 64 000 PPR

Совместимые двигатели:FANUC Alpha Series (A06B-0xxx-Bx75)

Кабель: Не входит в комплект (используйте A860-0360-V906)

Происхождение: Япония

Есть причина, по которой серводвигатели FANUC Alpha Series AC остаются в эксплуатации на станках с ЧПУ на протяжении трех десятилетий — и значительная часть этой долговечности находится внутри культового красного колпачка двигателя. A860-0360-V501 — это абсолютный импульсный кодер aA64, который находится там, обеспечивая обратную связь по положению и скорости с 64 000 импульсов для поддержания замкнутого контура сервопривода с точностью, на которой построены системы ЧПУ FANUC.

aA64 — Абсолютное позиционирование, высокое разрешение

Буква "A" в начале aA64 — это важная буква. Это абсолютный энкодер — не инкрементный. Каждое угловое положение в течение полного оборота двигателя соответствует уникальному коду. Когда питание восстанавливается после остановки станка, усилитель точно знает, в каком положении находится вал двигателя, без необходимости выполнения цикла поиска нуля оси.

При 64 000 импульсов на оборот aA64 обеспечивает разрешение положения, которое позволяет системе управления ЧПУ FANUC управлять и проверять положения осей с повторяемостью до микрон в реальных условиях обработки. Эта цифра стала значительным шагом вперед по сравнению с предыдущими поколениями энкодеров FANUC, и ее по-прежнему достаточно для подавляющего большинства работ по прецизионной обработке, для которых были разработаны эти двигатели.

Технические характеристики

Внутри красного колпачка

Одной из самых узнаваемых визуальных особенностей серводвигателей FANUC Alpha является красный пластиковый колпачок на конце двигателя, противоположном приводному. Этот колпачок не декоративный — это защитный корпус узла импульсного кодера. A860-0360-V501 устанавливается в эту полость через соединительную муфту, которая связывает вал энкодера с валом двигателя, обеспечивая прямой, без люфта, привод энкодера от ротора.

Эта встроенная конструкция защищает оптический узел от загрязнения окружающей среды, сохраняя при этом компактные размеры двигателя. Красный пластиковый корпус энкодера соответствует колпачку двигателя и является частью герметичного блока — муфта, корпус и разъем имеют размеры, специально предназначенные для рамы двигателя Alpha.

Система идентификации двигателя подскажет вам, использует ли двигатель Alpha этот энкодер: ищите "75" в качестве последних двух цифр суффикса номера детали двигателя (например, A06B-0xxx-Bx75). Этот код указывает на установленный на заводе импульсный кодер aA64, что делает A860-0360-V501 правильной заменой для любого двигателя с таким обозначением.

Почему абсолютное позиционирование важно для оси сервопривода с ЧПУ

Инкрементный энкодер каждый раз при включении питания начинает с нуля. Выключите станок, переместите ось вручную, включите питание — и система управления не будет знать, где она находится. Перед запуском станка обязательно выполнение цикла поиска нуля.

Абсолютный энкодер aA64 полностью меняет эту динамику. Положение сохраняется при отключении питания, поскольку абсолютный код энкодера поддерживается батареей в системе сервоусилителя, которая поддерживает многооборотный счетчик при отсутствии сетевого питания. Это означает:

• Нет обязательного поиска нуля при запуске — станок сразу знает положение каждой оси при включении питания
• Более быстрый перезапуск станка после плановых остановов, перебоев в подаче питания или срабатывания аварийной остановки
• Более безопасное восстановление после неожиданных остановов, когда ось могла сместиться или быть перемещена вручную

Для производственных сред, где время безотказной работы станка напрямую влияет на производительность, практическая ценность этого реальна и измерима.

Поколение Alpha — установлено на оборудовании с ЧПУ десятилетиями

FANUC представила серию серводвигателей Alpha в начале 1990-х годов, и эти двигатели устанавливались на огромное количество станков с ЧПУ, произведенных Mazak, Makino, Okuma, Mori Seiki, Doosan и практически всеми другими крупными производителями станков, которые использовали системы управления FANUC в ту эпоху. Обрабатывающие центры, токарные станки, шлифовальные станки, оборудование для электроэрозионной обработки — двигатель Alpha с энкодером aA64 встречается на всех них.

Эта установленная база означает, что A860-0360-V501 остается одной из наиболее часто требуемых замен энкодеров сервопривода в мире обслуживания ЧПУ, спустя десятилетия после того, как FANUC перешла на новые поколения двигателей. Энкодер изнашивается раньше двигателя — деградация оптического диска и износ подшипников являются типичными режимами отказа, поэтому замена энкодера без замены двигателя является стандартной и экономически эффективной процедурой обслуживания.

Примечание о кабеле — Заказывается отдельно

Вариант V501 поставляется без кабеля энкодера. Соединительный кабель, A860-0360-V906, подключает корпус энкодера к входу энкодера CN2 сервоусилителя. При замене существующий кабель станка обычно можно использовать повторно, если он находится в хорошем состоянии. Разъем и первая секция кабеля рядом с ним являются наиболее распространенными точками износа; проверьте их, прежде чем предполагать, что кабель исправен.

Часто задаваемые вопросы

В1: Является ли A860-0360-V501 абсолютным или инкрементным энкодером?

Это абсолютный энкодер. "A" в aA64 означает абсолютный — энкодер выдает уникальный код положения для каждого угла вала. В сочетании с резервным питанием от батареи в сервоусилителе он сохраняет абсолютное положение при отключении питания, устраняя необходимость в цикле поиска нуля при запуске станка.

В2: Как узнать, использует ли мой двигатель FANUC Alpha энкодер A860-0360-V501?

Проверьте последние две цифры суффикса номера детали двигателя. Двигатели FANUC Alpha, оснащенные импульсным кодером aA64, имеют "75" в качестве последних двух цифр — например, A06B-0xxx-Bx75. Если ваш двигатель соответствует этому шаблону, A860-0360-V501 является правильным сменным энкодером.

В3: Поставляется ли A860-0360-V501 с кабелем?

Нет — это вариант без кабеля (W/O cable). Совместимый кабель — A860-0360-V906, заказывается отдельно. При замене двигателя оригинальный кабель обычно используется повторно, если он не поврежден. Всегда проверяйте разъем кабеля и первые несколько сантиметров кабеля перед повторным использованием.

В4: Какие системы ЧПУ и сервоусилители совместимы с этим импульсным кодером?

A860-0360-V501 работает с сервоусилителями FANUC α и αC Series, которые были сопряжены с системами ЧПУ в семействах FANUC 0, 15, 16, 18 и 21 Series. Это были доминирующие платформы FANUC на станках, построенных с начала 1990-х до середины 2000-х годов.

В5: Можно ли отремонтировать неисправный A860-0360-V501 или его необходимо заменить?

Ремонт возможен в специализированных центрах по ремонту серводвигателей и энкодеров. Распространенные неисправности включают отказ подшипников (вызывающий биение вала и ухудшение сигнала), загрязнение или трещины оптического диска и повреждение контактов разъема. Для узлов, у которых оптический диск не поврежден, а корпус не имеет повреждений, замена подшипников и чистка могут восстановить работоспособность. Узлы с треснувшими или поцарапанными дисками обычно заменяются, а не ремонтируются.
