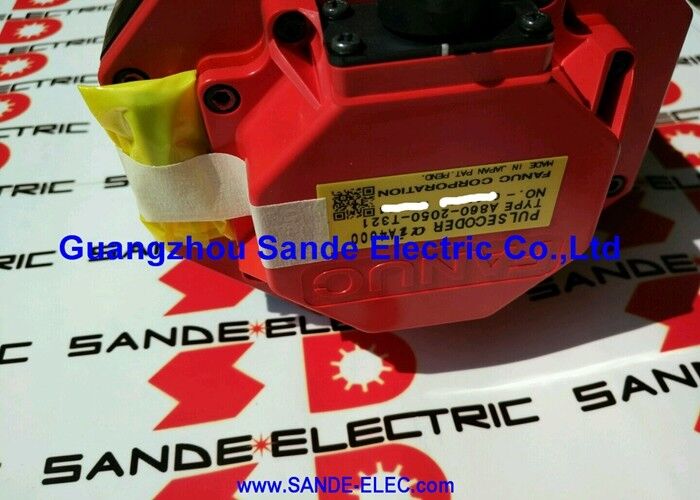

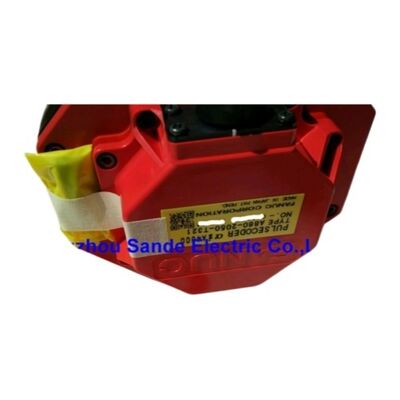

FANUC Pulse Coder Fanuc Encoder A860-0310-T023 A8600310T023 A860-0310-T023

Fanuc A860-0310-T023 | Инкрементальный импульсный кодер — 3000P, энкодер серводвигателя ЧПУ, заменен на A290-0561-V568

Обзор

Fanuc A860-0310-T023 представляет собой инкрементальный импульсный кодер 3000P из семейства энкодеров Fanuc A860-0310 — поколение компактных инкрементальных энкодеров, используемых в серводвигателях Fanuc переменного тока серий S и ранних серий Alpha.

При 3000 импульсах на оборот этот энкодер обеспечивает инкрементальную квадратурную обратную связь для усилителя сервопривода ЧПУ, который обрабатывает импульсную последовательность для расчета положения, скорости и направления вращения двигателя.

Fanuc официально прекратил выпуск A860-0310-T023 и назначил A290-0561-V568 в качестве его замены.

Эта замена является стандартной практикой Fanuc для управления устареванием энкодеров: префикс A290 указывает на другую механическую и электрическую форму, которая выполняет ту же функциональную роль, упакованную для поколения двигателей, которое он поддерживает.

При поиске сменных энкодеров для станков, на которых изначально был установлен A860-0310-T023, критически важным первым шагом является подтверждение того, что A290-0561-V568 механически и электрически подходит к конкретному двигателю станка — документация на двигатели Fanuc содержит суффикс энкодера, соответствующий каждому варианту двигателя, и это следует проверять, а не предполагать.

Разрешение 3000P помещает этот энкодер в определенный исторический контекст в линейке энкодеров Fanuc.

Ранние серводвигатели Fanuc переменного тока использовали инкрементальные импульсные кодеры в диапазоне от 2000P до 3000P — чем выше количество импульсов, тем точнее измерение скорости и положения.

Класс 3000P был одним из наиболее точных вариантов, доступных в эпоху производства этих двигателей.

Для станков, на которых эти двигатели остаются в эксплуатации, поддержание запаса рабочих энкодеров 3000P является практической необходимостью для технического обслуживания, поскольку сами двигатели часто находятся в отличном механическом состоянии.

Будучи инкрементальным, A860-0310-T023 не сохраняет абсолютную информацию о положении между циклами питания. Каждый раз, когда станок включается, ЧПУ должен выполнить цикл возврата к эталону — ось перемещается к своей фиксированной аппаратной эталонной точке, счетчик импульсов энкодера сбрасывается до эталонного значения, и с этого момента ЧПУ отслеживает накопленное положение.

Это фундаментальная характеристика всех инкрементальных энкодеров, и это ожидаемое поведение на станках, оснащенных этим поколением энкодеров.

Ключевые характеристики

Инкрементальные против абсолютных — операционные последствия

Различие между инкрементальными и абсолютными энкодерами имеет большое значение в производственных условиях.

Инкрементальный энкодер, такой как A860-0310-T023, по своей сути не имеет состояния при включении: он знает, насколько повернулся двигатель с момента последнего эталонного импульса, но не имеет сохраненного эталона для абсолютного положения станка.

Цикл возврата к эталону при запуске решает эту проблему, перемещая ось к известному физическому эталонному переключателю и восстанавливая эталон положения с этой фиксированной точки.

На станках, где это поколение энкодеров все еще находится в эксплуатации, операторы и инженеры по техническому обслуживанию знакомы с возвратом к эталону как с рутинным шагом при запуске.

Ограничение становится значительным только в приложениях, где потеря питания в середине цикла оставит ось в неизвестном положении — это соображение более актуально для установок с абсолютными энкодерами.

Для типичных применений станков, для которых предназначены эти двигатели, инкрементальная обратная связь операционно адекватна при последовательном выполнении процедуры возврата к эталону.

Поиск снятых с производства энкодеров — путь через A290-0561-V568

Официальная замена Fanuc с A860-0310-T023 на A290-0561-V568 означает, что новые запасы энкодеров из авторизованных каналов будут в форме A290.

Подтверждение совместимости включает проверку трех вещей: во-первых, что A290-0561-V568 физически монтируется на рассматриваемый двигатель (должны совпадать механический адаптер, соединение вала и метод крепления); во-вторых, что сигнальный интерфейс A290-0561-V568 подключается к существующему усилителю и кабелю обратной связи станка без модификаций; и в-третьих, что параметры сервопривода ЧПУ настроены соответствующим образом для количества импульсов и формата сигнала сменного энкодера.

Если A290-0561-V568 не является прямой физической заменой, альтернативой является поиск излишков A860-0310-T023 из авторитетных сторонних каналов, понимая, что они будут бывшими в употреблении и должны быть протестированы под нагрузкой перед использованием в производстве.

Часто задаваемые вопросы

В1: Почему A860-0310-T023 был снят с производства, и является ли A290-0561-V568 подлинным эквивалентом?

Fanuc регулярно рационализирует свой ассортимент энкодеров для сокращения количества различных номеров деталей в производстве. Прекращение выпуска обычно означает, что производственная оснастка для конкретного варианта была снята с эксплуатации, а не то, что технология вышла из строя.

A290-0561-V568 является опубликованной заменой Fanuc, что указывает на то, что Fanuc считает его функционально эквивалентным для применений двигателей, для которых служил T023. "Эквивалентный" в этом контексте означает, что он обеспечивает то же разрешение 3000P и формат сигнала — детали механической установки могут отличаться, поэтому подтверждение соответствия конкретному двигателю остается важным.

В2: Какова процедура возврата к эталону, необходимая после включения питания на станке с этим инкрементальным энкодером?

На типичном станке с ЧПУ Fanuc с инкрементальными энкодерами возврат к эталону (также называемый возврат к нулю или машинный ноль) требует от оператора выбора режима "Эталон" на ЧПУ и инициирования перемещения оси в направлении возврата к эталону.

Ось перемещается с установленной скоростью подачи до тех пор, пока не коснется эталонного переключателя, затем медленно движется до тех пор, пока Z-импульс энкодера (один импульс на оборот, метка индекса) не сработает, после чего ЧПУ фиксирует эталон положения оси.

Затем на дисплее положения оси отображается нулевая координата станка, и нормальная работа ЧПУ может продолжаться. Эта процедура должна повторяться для каждой оси с инкрементальным энкодером после каждого цикла включения станка.

В3: Каковы симптомы отказа энкодера A860-0310-T023 в эксплуатации?

Деградирующий инкрементальный энкодер обычно вызывает прерывистые ошибки положения — ЧПУ может генерировать сигналы тревоги сервопривода (серия SV400 на ЧПУ Fanuc), ошибки отклонения положения или хаотичное движение оси при низкоскоростных операциях.

Характерным симптомом является ось, которая правильно позиционируется на некоторых скоростях, но вызывает сигналы тревоги на других, что отражает ухудшение качества сигнала энкодера при определенных частотах импульсов.

Потеря импульсов энкодера приводит к дрейфу положения оси: станок вырезает немного неправильный размер без сигнала тревоги, если дрейф находится в пределах допуска ошибки следования. Износ подшипника в энкодере вызывает шум в квадратурных сигналах, обнаруживаемый осциллографом.

Эти симптомы должны побудить к немедленной проверке энкодера и снятию двигателя для тестирования.

В4: Может ли этот энкодер 3000P быть напрямую заменен инкрементальным энкодером с более высоким разрешением от другого номера детали?

Не без корректировки параметров сервопривода на ЧПУ. Параметр оси ЧПУ для разрешения энкодера (обычно выражаемый как импульсы на оборот или передаточное число CMR/DMR) должен быть установлен в соответствии с количеством импульсов фактически установленного энкодера.

Установка энкодера 2500P вместо 3000P изменяет расчет положения контура сервопривода — без коррекции параметров возникнут ошибки позиционирования оси и нестабильность контура скорости.

Если механически установлен энкодер с другим разрешением, соответствующие параметры ЧПУ должны быть обновлены перед возвращением станка в производство.

В5: Как следует оценивать излишки A860-0310-T023 перед установкой?

Как минимум, протестируйте энкодер электрически с помощью специального тестера энкодеров или осциллографа: проверьте чистые импульсные последовательности фаз A, B и Z без шумовых всплесков, убедитесь, что все уровни сигнала соответствуют спецификации, и поверните энкодер на несколько оборотов, чтобы проверить точность подсчета импульсов.

Визуально осмотрите уплотнение вала и разъем на предмет повреждений или попадания загрязнений, а также проверьте подшипник на наличие шероховатости или люфта, вращая вал вручную.

Энкодер, прошедший статическое электрическое тестирование, должен быть затем установлен и отслеживаться во время первого цикла возврата к эталону и первого производственного прогона — ошибки положения, которые возникают в тепловых условиях или в условиях нагрузки, проявятся в этот начальный период валидации.
