| Место происхождения | Германия |
| Фирменное наименование | HENGSTLER |
| Сертификация | CE / cULus Listed / RoHS 2002/95/EC |

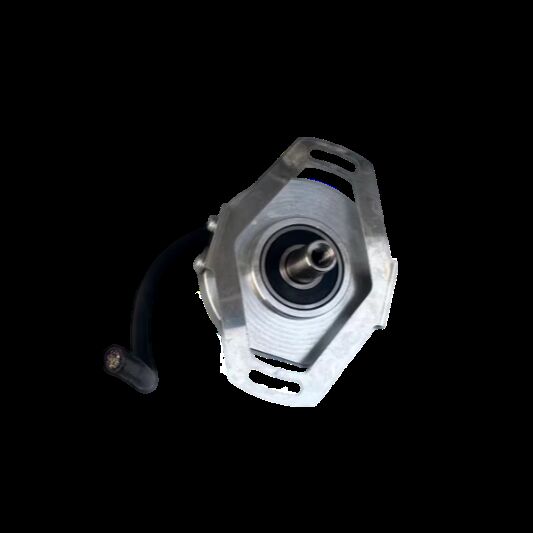

| Номер модели | С21-2048.001 |
Широкий диапазон температур работы от ¥15 °C до +120 °C, поэтому оптимальное использование мощности двигателя
Высокая ограничительная частота с превосходным качеством сигнала, позволяющая достичь максимальных пиковых скоростей и уменьшить непродуктивную потерю времени
Отличная устойчивость к помехам (EN 61000-4-4, класс 4)
Высокая функциональная безопасность благодаря управлению сигналом и мониторингу системы (ниженапряжение, загрязнение, повреждение диска, конец срока службы светодиода)
Высокое качество сигнала за счет контроля и компенсации ошибок
Сертификация:
CE / cULus Список / RoHS 2002/95/EC
Подробное описание продукта
| Параметр | Спецификация |
|---|---|
| Диаметр корпуса | 53 мм |
| Диаметр вала | Конус 1/10 |
| Класс защиты входа вала (EN 60529) | IP40 |
| Жилье класса защиты (EN 60529) | IP40 |
| Аксиальная / радиальная нагрузка вала | 20 N / 90 N (для конического твердого вала) |
| Осевое окончание вала крепления (вала тяги) | ± 0,5 мм |
| Радиальная вытекающая часть скрепительного вала (накопительного вала) | ± 0,1 мм |
| Максимальная скорость | максимум 12 000 оборотов в минуту (непрерывный), максимум 15 000 оборотов в минуту (краткосрочный) |
| Крутящий момент | ≤ 1 Нсм |
| Сопротивление вибрациям (DIN EN 60068-2-6) | ≤ 100 м/с2 (10... 2000 Гц) |
| Упорность на удар (DIN EN 60068-2-27) | ≤ 1000 м/с2 (6 мс) |
| Рабочая температура | ¥15 °C... +120 °C |
| Температура хранения | 20 °C... +80 °C |
| Материальное жилье | Алюминий |
| Вес | примерно 170 г |
| Соединение | Коннектор и кабель для печатных плат |
| Параметр | Спецификация |
|---|---|
| Общий проект | согласно DIN EN 61010-1, класс защиты III, уровень загрязнения 2, класс перенапряжения II |
| Напряжение питания | Прямой ток 5 В ± 10% |
| Максимальный ток без нагрузки | 120 мА |
| Справочный сигнал R | > 0,4 В (1 импульс на оборот) |
| Коммутационные сигналы C, D | Синус Косинус 1 Vpp (1 период на оборот) |
| Повышенные сигналы (необязательно) | Синус-Косинус 1 Vpp |
| Количество импульсов | 2048 |
| Ограничительная частота 3 дБ | 500 кГц |
| Абсолютная точность | ± 35′′ |
