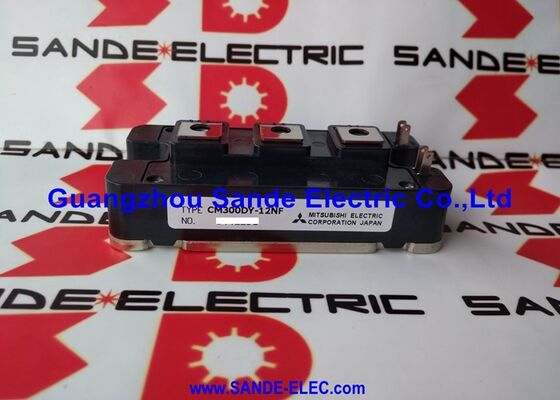

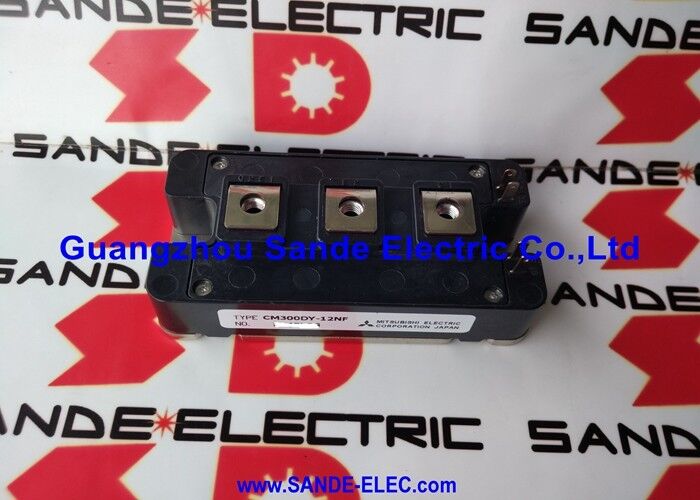

Модуль питания Mitsubishi IGBT CM300DY-12NF CM300DY12NF CM3OODY-12NF

CM300DY-12NF | Powerex Dual IGBTMOD™ серии NF — 300 А, 600 В, полумост, сверхбыстрый FWDi, промышленное преобразование энергии

Dual IGBTMOD — строительный блок полумоста

CM300DY-12NF представляет собой полумост — два IGBT-транзистора, соединенные последовательно, образующие одну фазу трехфазного инвертора. В то время как формат из шести блоков (например, Fuji 6MBP) объединяет все три фазы в одном модуле, CM300DY-12NF обеспечивает по одной фазе за раз — три модуля CM300DY-12NF образуют один полный трехфазный мост.

Верхний IGBT (верхняя сторона):Переключает положительное соединение шины постоянного тока на выход фазы двигателя.

Нижний IGBT (низкая сторона):Переключает выход фазы двигателя на отрицательный возврат шины постоянного тока.

Каждый IGBT имеет обратный диод со сверхбыстрым восстановлением обратного хода (FWDi), обеспечивающий путь обратного тока для индуктивных нагрузок двигателя, когда IGBT выключен.

Ключевые характеристики

Приложения

Промышленные моторные приводы:Частотно-регулируемые приводы для асинхронных двигателей класса 37–75 кВт от источника питания 400 В — полумостовой модуль 300 А/600 В обеспечивает одну фазную ветвь на модуль, при этом три модуля дополняют полный трехфазный инвертор.

Промышленные инверторы:Преобразование постоянного тока в переменный для источников бесперебойного питания (ИБП), фильтров активной мощности и сетевых инверторных систем в промышленных и коммерческих установках.

Импульсные источники питания высокой мощности:Большие конструкции SMPS для промышленных электрохимических процессов, плазменного оборудования и оборудования для производства полупроводников, где непрерывный ток 300 А CM300DY-12NF обеспечивает преобразование постоянного тока высокой мощности.

Тяговые инверторы:Вспомогательные инверторы для железнодорожных транспортных средств и системы привода промышленных транспортных средств, требующие переключения класса 300А.

Возобновляемая энергия:Ступени преобразователя ветряных турбин и конструкции солнечных инверторов коммунального масштаба, требующие надежной коммутационной способности класса 600 В и 300 А.

Сварка и плазменная резка:Инверторные источники питания для сварки и системы плазменной резки — где быстрое переключение модуля обеспечивает эффективную работу высокочастотного инвертора.

Применение высоковольтных импульсов:Возможности блокировки 600 В и коммутации 300 А CM300DY-12NF также применяются в импульсных системах питания для научных и промышленных исследований.

Часто задаваемые вопросы

Вопрос 1: Сколько модулей CM300DY-12NF необходимо для сборки полноценного трехфазного инвертора?

Три модуля — по одному на фазу (U, V, W). Каждый CM300DY-12NF имеет верхний и нижний IGBT-переключатели для одной выходной фазы. Три модуля соединены параллельно на шинах постоянного тока и выходных фазах, образуя полный трехфазный мост. Этот модульный подход позволяет осуществлять пофазную замену при выходе из строя только одного модуля без замены всего моста.

Вопрос 2: В чем значение сверхбыстрого восстановления FWDi в CM300DY-12NF?

Когда IGBT включается, дополнительный обратный диод, который проводил ток дросселя, должен перестать проводить ток, но диод с медленным восстановлением производит большой всплеск обратного тока восстановления, прежде чем он достигнет состояния блокировки. Этот пик проходит через переключающий IGBT, увеличивая потери при переключении и генерируя шум ЭМС. Сверхбыстрое восстановление FWDi серии NF минимизирует этот всплеск, уменьшая потери и упрощая фильтрацию ЭМС в конструкциях электроприводов.

Вопрос 3. Какой момент затяжки применяется при установке шасси CM300DY-12NF?

Powerex указывает момент затяжки винтов опорной пластины CM300DY-12NF — обычно 2–3 Н·м для крепежного оборудования модуля. Недостаточный крутящий момент приводит к недостаточному термическому контакту, увеличению Rth(ch) и температуре перехода при заданном токе нагрузки. Чрезмерное усилие может привести к растрескиванию керамической подложки DCB. Точные характеристики крутящего момента см. в техническом описании CM300DY-12NF. Перед монтажом равномерно нанесите термоинтерфейсный состав.

В4: Можно ли использовать CM300DY-12NF параллельно для увеличения текущей мощности?

Параллельная работа возможна, но требует пристального внимания к распределению тока. IGBT с положительным температурным коэффициентом VCE(sat) (характеристика серии NF) термически самобалансируются параллельно: модуль, работающий при более высокой температуре, имеет более высокий VCE(sat) и, следовательно, пропускает пропорционально меньший ток. Однако разница в паразитной индуктивности в схеме расположения шин между параллельными модулями приводит к динамическому дисбалансу тока во время переключения. Параллельная работа IGBT требует симметричной компоновки шин и согласованных модулей из одной партии.
