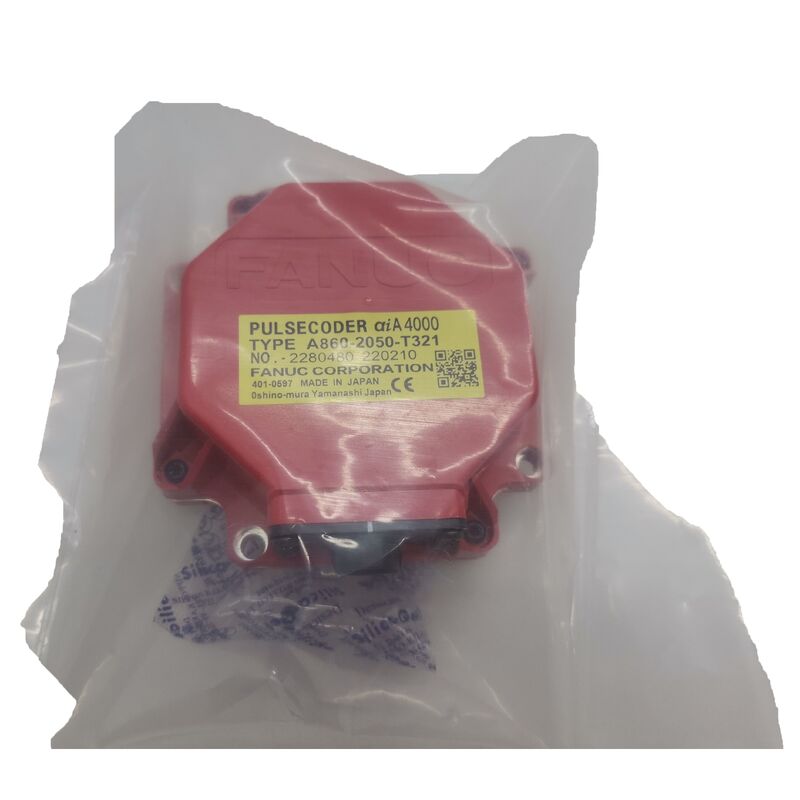

FANUC Pulse Coder A860-2050-T321 A8602050T321 A860-2050-T321 (включается в перечень)

Импульсный кодер FANUC A860-2050-T321 — абсолютный энкодер aiA4000 для серводвигателей переменного тока серии Alpha i

Каждая команда позиционирования, выполняемая станком с ЧПУ, начинается с того, что система управления точно знает положение вала двигателя.

 FANUC A860-2050-T321 является абсолютным импульсным кодером, ответственным за предоставление этой информации на серводвигателях FANUC серии Alpha i — высокоразрешающий абсолютный энкодер со степенью защиты IP67 разработанный для семейства двигателей Alpha i средней и большой рамы, которые обеспечивают работу обрабатывающих центров, токарных центров и промышленных роботов в течение двух десятилетий производства.

Абсолютная обратная связь — не требуется поиск референтной точки

Обозначение "абсолютный" отличает этот энкодер от инкрементных аналогов, и это важно в производственных условиях.

Каждое угловое положение вала двигателя соответствует уникальному коду, выдаваемому A860-2050-T321. При восстановлении питания после остановки станка — запланированной или иной — сервоусилитель FANUC считывает данные с энкодера и немедленно определяет положение оси.

Нет движения оси. Нет цикла поиска референтной точки. Нет ожидания.

Для автоматизированных ячеек и многоосевых обрабатывающих центров, где последовательности поиска референтной точки могут добавлять минуты к каждому перезапуску, это напрямую означает продуктивное время работы.

Это также важно после неожиданных перебоев с питанием: станок знает, где он остановился, что делает контролируемое возобновление прерванных операций более простым, чем с системой инкрементной обратной связи.

Технические характеристики

Понимание обозначения aiA4000

aiA4000 идентифицирует как поколение энкодера, так и протокол обратной связи. Префикс "ai" подтверждает, что это серия Alpha i — второе поколение платформы серводвигателей переменного тока FANUC, которое пришло на смену оригинальной серии Alpha и представило улучшенное разрешение, связь FSSB (FANUC Serial Servo Bus) и улучшенную герметизацию по всему диапазону.

Компонент A4000 в обозначении относится к положению энкодера в семействе разрешений aiA FANUC. Этот 20-битный абсолютный энкодер обеспечивает сервоусилитель плотным потоком данных о положении при каждом угле поворота вала, что позволяет реализовать точные контуры управления, необходимые для современного высокоскоростного контурного и точного позиционирования.

Защита IP67 — разработано для станков

Герметичный корпус IP67 не является дополнительной опцией — это базовое требование для энкодера, который находится внутри серводвигателя на производственном станке. IP67 означает полную защиту от пыли и способность выдерживать погружение в воду на глубину до одного метра. На практике при обработке это охватывает:

• Разбрызгивание охлаждающей жидкости из систем высоконапорного охлаждения через шпиндель и систем затопления
• Туман от смазочно-охлаждающей жидкости, проникающий внутрь станка во время длительных резов
• Очистка струей воды между заданиями или в конце смены
• Конденсат от температурных циклов в кондиционируемых цехах

Без адекватной герметизации оптические элементы энкодера со временем деградируют в этих условиях — что приводит к прерывистым ошибкам положения, аварийным сигналам сервопривода FANUC и, в конечном итоге, к отказу энкодера. Конструкция IP67 продлевает срок службы там, где энкодеры с более низким рейтингом выйдут из строя преждевременно.

Совместимый диапазон двигателей Alpha i

A860-2050-T321 является заводским энкодером для , охватывая модели от αiS4/3000-B до αi8, αi12, αi22, αi30, αi40 и αi50 -B вариантов. Убедитесь, что номер детали двигателя заканчивается суффиксом -B — это обозначение конкретно указывает на вариант энкодера aiA4000 с рейтингом IP67. — средне- и крупногабаритных моделей семейства Alpha i. Согласно документации FANUC на двигатели и специализированным поставщикам энкодеров, это охватывает широкий диапазон размеров двигателей от компактного αiS4/3000-B до высокомоментных вариантов αi50, включая:

αiS4, αi8, αi12, αi22, αi30, αi40, αi50 — все в конфигурации -B серииОбозначение -B в номере детали двигателя указывает на то, что эти двигатели используют энкодер aiA4000 с рейтингом IP67, а не более ранние варианты без IP67. Всегда проверяйте суффикс двигателя перед заказом, чтобы убедиться, что это правильный импульсный кодер для вашей конкретной модели двигателя.

Где этот энкодер работает сегодня

Серводвигатели FANUC Alpha i с импульсным кодером A860-2050-T321 устанавливаются на очень широком спектре оборудования с ЧПУ с середины 2000-х годов по настоящее время:

Обрабатывающие центры с ЧПУ

— основные приводы осей X, Y, Z и B/C на горизонтальных и вертикальных обрабатывающих центрах от крупных производителей, включая Mazak, Makino, Okuma, DMG Mori и Doosan, использующих системы управления FANUC 16i, 18i, 30i и 31iТокарные и токарно-фрезерные центры с ЧПУ

— приводы сервоприводов осей и системы вторичных шпинделей на многоосевых токарных станках и токарно-фрезерных платформахПромышленные роботы FANUC

— оси привода шарниров на роботах серий M и R, где двигатели Alpha i большего размера используются в высоконагруженных шарнирах запястья и локтяСпециализированные производственные линии

— системы транспортировки с сервоприводом, сменщики паллет и автоматизированные ячейки, где двигатели FANUC Alpha i обеспечивают приводы осейПримечание о ремонтопригодности

Это стоит рассмотреть напрямую, поскольку рынок ремонта энкодеров вызывает значительную путаницу. Импульсные кодеры FANUC aiA4000 производятся как герметичные узлы, а внутренний оптический диск и муфта не подлежат обслуживанию в полевых условиях в обычном понимании. Хотя некоторые поставщики заявляют о возможности ремонта, специализированные службы по ремонту энкодеров с испытательными стендами FANUC CNC последовательно отмечают, что подлинный ремонт этих устройств встречается редко — диагностика неисправностей и замена являются реалистичными вариантами обслуживания.

Для групп технического обслуживания, сталкивающихся с отказами энкодера, практические варианты заключаются в замене на проверенный функциональный блок (новый или бывший в употреблении с проверкой) или в обращении в специализированный центр ремонта двигателей FANUC, который может протестировать энкодер в реальных условиях работы сервопривода, чтобы подтвердить неисправность перед заменой.

Часто задаваемые вопросы

В1: Какие серводвигатели FANUC используют импульсный кодер A860-2050-T321?

Этот энкодер устанавливается на

серводвигатели переменного тока FANUC Alpha i серии -B, охватывая модели от αiS4/3000-B до αi8, αi12, αi22, αi30, αi40 и αi50 -B вариантов. Убедитесь, что номер детали двигателя заканчивается суффиксом -B — это обозначение конкретно указывает на вариант энкодера aiA4000 с рейтингом IP67.В2: Каково разрешение A860-2050-T321?

A860-2050-T321 использует

20-битную абсолютную позицию архитектуру, обеспечивая высокоразрешающие данные об угле поворота вала сервоусилителю FANUC через высокоскоростную последовательную линию связи FANUC. Это разрешение поддерживает строгие допуски позиционирования и контурной обработки, требуемые современными приложениями ЧПУ и робототехники.В3: Какие системы ЧПУ FANUC совместимы с этим энкодером?

A860-2050-T321 работает с сервоусилителями FANUC (αi серии SVM модули), сопряженными с системами ЧПУ в

семействах 0i, 16i/18i/21i и 30i/31i/32i — доминирующих платформах FANUC для станков и роботов, построенных с середины 2000-х годов по настоящее время.В4: Почему защита IP67 важна для энкодера серводвигателя?

Энкодеры серводвигателей на станках с ЧПУ постоянно подвергаются воздействию брызг охлаждающей жидкости, тумана смазочно-охлаждающей жидкости и циклов очистки струей воды. Без адекватной герметизации влага и загрязнения со временем приводят к деградации оптических датчиков, что приводит к ошибкам положения и, в конечном итоге, к отказу энкодера. IP67 — полная защита от пыли и погружение в воду на глубину до 1 метра — гарантирует, что энкодер сохранит надежную работу в производственных условиях обработки на протяжении всего срока службы.

В5: Можно ли отремонтировать A860-2050-T321 в случае отказа?

Подлинный ремонт редко бывает практичным. FANUC производит aiA4000 как герметичный блок, и внутренняя оптическая сборка не предназначена для разборки в полевых условиях. Специализированные службы по ремонту энкодеров FANUC могут выполнять диагностику неисправностей с использованием специализированных испытательных стендов, но в большинстве случаев отказа правильным курсом является замена на проверенный функциональный блок. Перед заменой убедитесь, что неисправность заключается в энкодере, а не в кабеле или усилителе — тестирование на заведомо исправном двигателе является окончательным диагностическим шагом.
