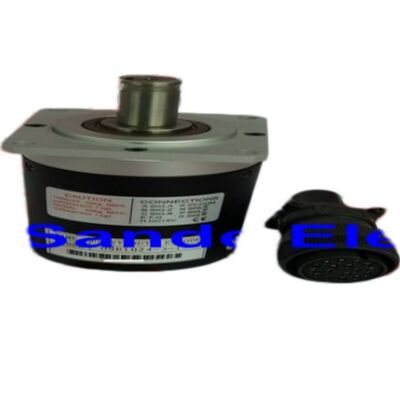

Оптический энкодер Mitsubishi Electric OSE1024-3-15-8 — обратная связь шпинделя ЧПУ, 1024 имп/об

Бренд: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Тип: Инкрементальный оптический энкодер

Номера деталей: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

Состояние: Новый

Наличие: В наличии — быстрая доставка по всему миру

Энкодер, который держит шпиндели ЧПУ в рамках

Обратная связь шпинделя — это не гламурно, пока она не откажет. Когда оптический энкодер начинает выдавать неверные сигналы на шпинделе ЧПУ, вся машина перестает быть полезной: жесткое нарезание резьбы становится ненадежным, циклы нарезания резьбы выдают ошибки, а позиционирование оси C выходит за пределы допуска. Машина физически в порядке. Система управления в порядке. Но без чистого, точного сигнала положения, возвращающегося от шпинделя, все это не имеет значения.

Mitsubishi Electric OSE1024-3-15-8 — это оптический энкодер, на который полагаются системы ЧПУ Mitsubishi — и станки Mazak, построенные на их основе — для обратной связи шпинделя. Это инкрементальный вращающийся энкодер, выдающий 1024 импульса на оборот, предназначенный для прямой установки на вал шпинделя и обеспечения стабильного вывода фаз A, B и Z в систему ЧПУ в условиях непрерывной обработки.

Если вы ищете ошибки энкодера на обрабатывающем центре, токарном станке или токарно-фрезерном станке с ЧПУ Mitsubishi, это, скорее всего, та деталь, которая вам нужна.

Технические характеристики продукта

Технические характеристики взяты из данных продукта Nemicon / Nidec-Nemicon и проверены по перекрестным ссылкам.

Как работает этот энкодер — и почему 1024 имп/об важны для ЧПУ

Инкрементальные энкодеры генерируют серию импульсов при вращении вала. OSE1024-3-15-8 генерирует 1024 равномерно распределенных импульса на полный оборот по своим каналам A и B. Эти два канала смещены друг от друга на 90 градусов — конфигурация, называемая квадратурным выходом — что позволяет системе управления одновременно определять скорость и направление вращения.

Третий выход, Z-фаза (импульс индекса), срабатывает ровно один раз за оборот в фиксированном угловом положении. Именно так система ЧПУ находит свою нулевую точку шпинделя после цикла включения питания, и именно это обеспечивает надежную работу таких функций, как жесткое нарезание резьбы и нарезание резьбы одним резцом. Без чистого Z-импульса шпиндель не может установить постоянную фазовую связь с системой управления — и эти операции терпят неудачу.

При 1024 импульсах на оборот система управления получает обновления положения 1024 раза за каждый оборот шпинделя. Это соответствует угловому разрешению 0,352 градуса на импульс — достаточно тонкому для синхронизации, требуемой современным управлением шпинделем ЧПУ.

Где используется этот энкодер

OSE1024-3-15-8 был установлен в качестве оригинального оборудования на станках с ЧПУ, работающих под управлением систем ЧПУ Mitsubishi, и широко встречается в парке станков Mazak — вертикальных и горизонтальных обрабатывающих центрах, токарных центрах и многоцелевых станках, оснащенных системами управления Mitsubishi.

Основные области применения включают:

Жесткое нарезание резьбы — Наиболее требовательное применение для энкодера шпинделя. Система управления должна точно синхронизировать вращение шпинделя с движением подачи по оси Z при каждом цикле нарезания резьбы. Деградировавший сигнал энкодера вызывает поломку метчика, ошибки резьбы или ошибки следования оси. Это обычно первый симптом, который замечают операторы, когда OSE1024-3-15-8 начинает выходить из строя.

Позиционирование оси C — На токарных станках с приводным инструментом шпиндель функционирует как поворотная ось C для операций фрезерования, сверления и поперечного сверления. Точное позиционирование полностью зависит от способности энкодера обеспечивать стабильное количество импульсов и надежный опорный Z-импульс.

Синхронизация нарезания резьбы и токарной обработки — Нарезание резьбы одним резцом на токарном станке требует, чтобы инструмент каждый раз проходил по одному и тому же винтовому пути. Энкодер шпинделя обеспечивает синхронизацию положения, которая делает это возможным.

Мониторинг скорости шпинделя — Помимо позиционирования, система управления использует обратную связь от энкодера для мониторинга и регулирования фактической скорости шпинделя относительно заданного значения — критически важно для контроля скорости резания в режиме постоянной скорости резания.

Перекрестные ссылки и совместимость

OSE1024-3-15 подтвержден как совместимый с несколькими эквивалентными моделями, включая Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa и варианты Tamagawa TS1508.

Эта перекрестная ссылка полезна для предприятий, которые столкнулись с OSE1024-3-15-8, указанным под разными каталогами поставщиков. Основные характеристики — 1024 имп/об, 5 В постоянного тока, 3-канальный инкрементальный выход, вал 5/8 дюйма — остаются неизменными для этих эквивалентных моделей.

При заказе замены перед оформлением заказа проверьте диаметр вала, количество контактов разъема и тип выхода в соответствии с оригинальной спецификацией вашего станка. Перекрестные ссылки в большинстве случаев функционально эквивалентны, но при возможности подтвердите это в документации по обслуживанию.

Распространенные признаки неисправности — когда пора заменить

OSE1024-3-15-8 — это прецизионное оптическое устройство, срок службы которого сильно зависит от условий окружающей среды: тепло, загрязнение, вибрация и возраст — все это способствует деградации. Вот наиболее распространенные признаки того, что энкодер приближается к отказу:

Ошибки жесткого нарезания резьбы или поломка метчика — Система управления не может поддерживать синхронизацию шпинделя с подачей, когда импульсы энкодера непостоянны или пропадают.

Сбои ориентации шпинделя — Станок останавливается во время циклов ориентации, или шпиндель неоднократно превышает целевое положение. Это обычно указывает на деградировавший или зашумленный сигнал Z-фазы.

Коды ошибок на системе ЧПУ — Системы ЧПУ Mitsubishi генерируют специфические коды ошибок, связанные с энкодером шпинделя, когда сигналы обратной связи выходят за предельные параметры. Коды ошибок, связанные с отклонением обратной связи шпинделя или ошибками связи энкодера, являются прямым индикатором.

Периодические ошибки нарезания резьбы — Случайные, но не постоянные ошибки шага резьбы при токарной обработке одним резцом, особенно на низких скоростях шпинделя, где целостность сигнала наиболее критична.

Нестабильное отображение скорости шпинделя — Показания скорости шпинделя на дисплее системы управления колеблются или показывают неправдоподобные значения даже при стабильных заданных скоростях.

Если на станке, использующем этот энкодер, появляются какие-либо из этих симптомов, замена OSE1024-3-15-8 является стандартным первым шагом перед проведением более обширной диагностики.

Примечание о поиске и наличии

OSE-1024-3-15-8 снят с производства оригинальным производителем. Запасы на рынке существуют в основном через каналы промышленных излишков и специализированных поставщиков запчастей для ЧПУ, которые поддерживают запасы для большой установленной базы станков с ЧПУ Mitsubishi, все еще находящихся в активной производственной эксплуатации по всему миру.

Устройства, доступные через авторитетных поставщиков излишков, обычно тестируются перед продажей и поставляются с гарантийным сроком — практичная и экономически эффективная альтернатива замене OEM, которая может больше не быть доступной через стандартные каналы дистрибуции.

При заказе подтвердите полный номер детали, включая -8 суффикс, который обозначает конфигурацию 8-контактного разъема. Варианты с другими обозначениями разъемов (например, -68 или -68-8) существуют в семействе OSE1024-3-15 и могут не быть прямой заменой без проверки проводки разъема вашего станка.

Краткий справочный обзор

OSE1024-3-15-8 в обзоре: Инкрементальный оптический энкодер 1024 имп/об, 5 В постоянного тока, вал 5/8 дюйма, 8-контактный разъем, номинальная скорость 800 об/мин, квадратурный выход A/B/Z. Предназначен для обратной связи шпинделя ЧПУ на обрабатывающих центрах с ЧПУ Mitsubishi и станках Mazak. Снятая с производства OEM-деталь — доступны излишки для обслуживания и замены.

FAQ

В1: Для каких станков и систем ЧПУ разработан OSE1024-3-15-8?

OSE1024-3-15-8 — это энкодер шпинделя, используемый на станках с ЧПУ, оснащенных системами ЧПУ Mitsubishi, включая системы управления серий M50, M60, M64, M500, M700 и аналогичных. Он устанавливался в качестве оригинального оборудования на широком спектре Mazak — обрабатывающих центрах и токарных центрах, построенных с системами управления Mitsubishi — особенно на моделях, произведенных с конца 1980-х до 2000-х годов. Если ваш станок Mazak или станок с ЧПУ Mitsubishi выдает ошибки энкодера шпинделя или испытывает сбои при жестком нарезании резьбы, этот энкодер является основной целью диагностики.

В2: Что означает "-8" в конце номера детали, и имеет ли это значение?

-8 суффикс обозначает 8-контактную конфигурацию разъема на этом энкодере. В семействе продуктов OSE1024-3-15 существуют различные варианты разъемов — наиболее распространенные -68 (другая многоконтактная конфигурация) и -8. Они не взаимозаменяемы без переподключения кабеля энкодера станка. Всегда проверяйте полный номер детали, включая суффикс, соответствующий энкодеру, установленному в вашем станке, перед заказом. Если вы заменяете неисправный блок, самый безопасный подход — точно соответствовать полному номеру детали, как указано на этикетке энкодера.

В3: Могу ли я использовать Tamagawa TS1508 или SANSEI NE-1024-2MDa в качестве прямой замены OSE1024-3-15-8?

Эти устройства подтверждены как функционально эквивалентные по разрешению, напряжению и типу вывода — все они выдают 1024 имп/об при 5 В постоянного тока с квадратурным выходом A, B, Z. Однако физическая распиновка разъема и совместимость кабеля должны быть проверены перед заменой одного на другое. Перекрестные ссылки технически эквивалентны на уровне сигнала, но различия в проводке разъемов между вариантами могут потребовать адаптации. В случае сомнений проконсультируйтесь со схемой подключения вашей конкретной модели станка перед заменой на эквивалентную деталь.

В4: Как узнать, вышел ли из строя мой энкодер шпинделя, а не кабель энкодера или плата ЧПУ?

Полезная последовательность действий в полевых условиях: сначала осмотрите кабель энкодера на предмет физических повреждений, погнутых контактов, загрязнения разъема или повреждения экрана — неисправности кабеля распространены и их легче устранить, чем замену энкодера. Затем проверьте историю ошибок на системе ЧПУ, чтобы определить конкретный код неисправности. Ошибки ЧПУ Mitsubishi различают ошибки энкодера на уровне сигнала и ошибки связи или питания. Если ошибка повторяется после повторного подключения кабеля, а станок показывает ошибки жесткого нарезания резьбы или сбои ориентации шпинделя, то наиболее вероятной причиной является сам энкодер. Тестирование с заведомо исправным запасным энкодером является окончательным шагом подтверждения.

В5: Доступен ли этот энкодер новым в коробке или только как восстановленный?

OSE1024-3-15-8 снят с производства Mitsubishi Electric, что означает, что он больше не производится и не доступен через стандартные каналы дистрибуции OEM. Устройства, доступные на рынке в настоящее время, являются либо новыми старыми запасами (NOS) — неиспользованные устройства из оригинальных производственных партий, хранящиеся на складе — либо профессионально восстановленными устройствами, которые были очищены, протестированы и проверены перед перепродажей. Оба варианта являются законными для обслуживания ЧПУ; новые старые запасы предпочтительнее, когда они доступны, но полностью протестированное восстановленное устройство от авторитетного поставщика является надежной альтернативой, подкрепленной гарантией обслуживания. Подтвердите процесс тестирования поставщика и условия гарантии перед покупкой.
