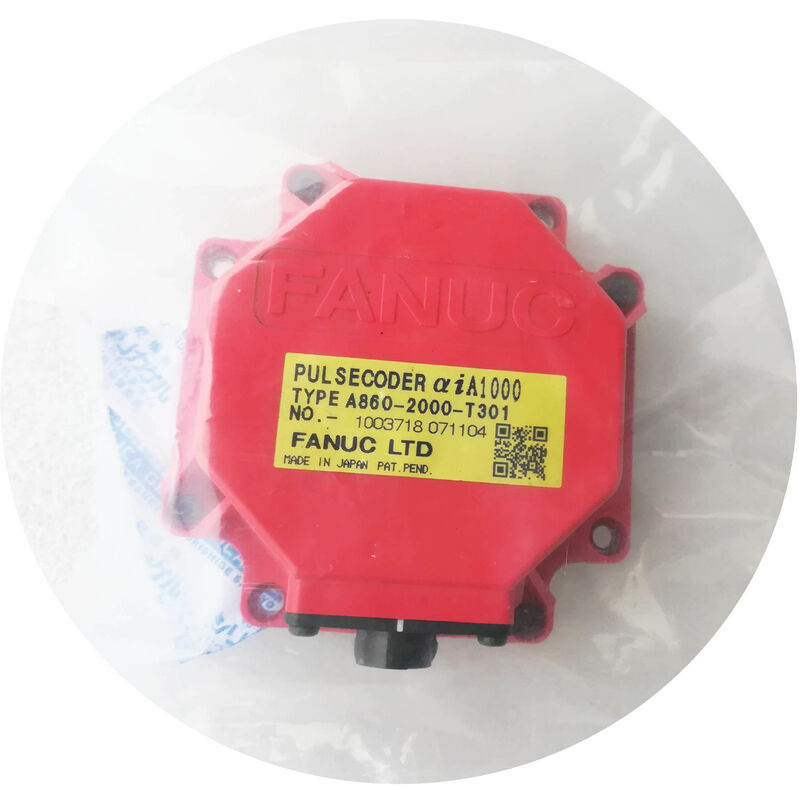

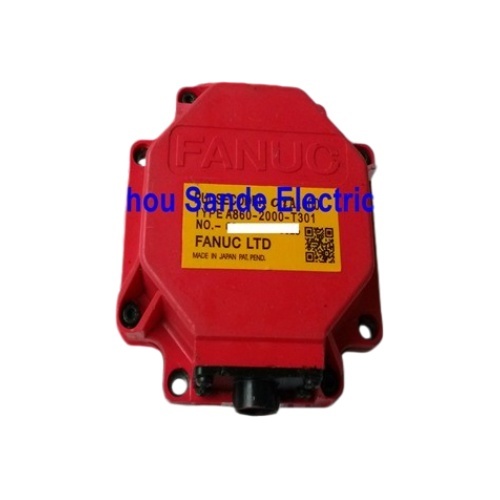

FANUC A860-2000-T301 Пульскодер (αiA1000)

Абсолютный тип | 1 000 000 импульсов/об | Последовательный интерфейс | Серводвигатели FANUC Alpha i (αi) AC | Муфта Олдэма | IP65 | 10-контактный разъем | Сделано в Японии

Энкодер в сердце сервосистемы αi

Каждое движение на станке с ЧПУ FANUC αi — приращение на 0,001 мм на токарном центре с ЧПУ, 6-осевая интерполяция на промышленном роботе, быстрый ход на 500 мм за доли секунды — зависит от данных о положении, которые поступают из небольшого оптического устройства, установленного на задней стороне каждого серводвигателя. Без точной, непрерывной и надежной обратной связи от этого устройства нет замкнутого контура управления. Есть только разомкнутое движение: быстрое, приблизительное и непригодное для точного производства.

FANUC A860-2000-T301 — это абсолютный пульскодер αiA1000 — датчик обратной связи, разработанный специально для семейства серводвигателей переменного тока FANUC Alpha i (αi). Благодаря 1 000 000 импульсов на оборот, передаваемых по последовательному интерфейсу, сохранению абсолютного положения при отключении питания и конструкции с муфтой Олдэма, которая допускает смещение вала без ущерба для точности, этот энкодер является как наиболее широко используемым, так и наиболее критичным с точки зрения обслуживания компонентом в сервосистеме αi.

Он устанавливается на обрабатывающие центры с ЧПУ, токарные центры, лазерные резаки и промышленные роботы FANUC на производственных площадках во всех основных производственных отраслях по всему миру.

Технические характеристики

От Alpha до Alpha i: место этого энкодера в истории FANUC

Линейка серводвигателей FANUC развивалась по четко определенным поколениям, и наименование энкодера напрямую отражает этот прогресс. Оригинальная серия Alpha (α) — двигатели, оснащенные энкодером A860-0370-V502 (αA1000) — представляла собой платформу последовательных пульскодеров первого поколения FANUC. Последовавшая серия Alpha i (αi) принесла значительные улучшения в производительности двигателей, связи с системой привода и интеграции функций безопасности, и потребовала нового поколения аппаратного обеспечения пульскодера, соответствующего этим улучшениям.

A860-2000-T301 — это новое поколение. Буква «i» в αiA1000 — не просто косметический элемент — она означает пересмотренный протокол последовательного интерфейса, обновленное внутреннее аппаратное обеспечение и совместимость с усилителями серии αi (семейства A06B-6114, A06B-6117, A06B-6130) и поколением систем ЧПУ и роботов FANUC, которые с ними работают. Двигатели αi и A860-2000-T301 — это системно согласованные компоненты; старый αA1000 из оригинальной серии Alpha не может заменить αiA1000, и аппаратное обеспечение усилителя его не примет.

Понимание этой грани поколений наиболее важно при поиске замен. Станку с двигателями серии αi требуется A860-2000-T301. Более старому станку с оригинальными двигателями Alpha (не-i) нужен A860-0370-V502. Смешивание этих двух невозможно без замены как усилителя, так и двигателя.

1 000 000 импульсов на оборот: что дает такое разрешение

Один миллион отсчетов на оборот вала — это не цифра, существующая для маркетинговых целей. Она имеет конкретное физическое значение для возможности позиционирования станка.

В документации усилителя сервопривода FANUC серии αi (B-65262EN) прямо указано, что класс разрешения 1 000 000 импульсов/об позволяет двигателю обслуживать приложения от простого позиционирования до тех, которые требуют высочайшей точности. Причина напрямую связана с тем, как функционируют контуры управления положением и скоростью. При 1 000 000 импульсов/об двигатель, вращающийся со скоростью 3000 об/мин, генерирует 50 000 000 отсчетов обратной связи в секунду — скорость настолько высокая по сравнению с частотой обновления контура управления, что шум измерения скорости фактически исчезает. Сервопривод может точно рассчитывать мгновенную скорость при любом числе оборотов в минуту без артефактов квантования, которые вносят энкодеры с более низким разрешением, особенно при медленных подачах.

Для обрабатывающего центра, режущего со скоростью подачи 100 мм/мин по шарико-винтовой передаче, серводвигатель может вращаться всего на 50–200 об/мин. При таких скоростях разрешение энкодера имеет первостепенное значение. Энкодер с 3000 импульсов/об генерирует всего 150–600 отсчетов в секунду в этих условиях — этого едва хватает для поддержания плавной обратной связи по скорости. αiA1000 с 1 000 000 импульсов/об обеспечивает 833 000–3 333 000 отсчетов в секунду при тех же механических скоростях, предоставляя контуру скорости необходимое разрешение для плавного резания без вибраций при медленных подачах.

Абсолютное положение: нулевое возвращение, нулевое ожидание

Операционная разница между абсолютным и инкрементным энкодером ощущается каждый раз при включении станка.

Инкрементный энкодер не имеет памяти. Положение сбрасывается в ноль при включении питания. Система ЧПУ должна выполнить возврат к референсной точке — команду каждой оси двигаться к своему упору или референсному концевому выключателю с контролируемой скоростью — прежде чем появится действительное положение. На большом обрабатывающем центре с четырьмя или пятью осями выполнение возврата к референсной точке занимает минуты. Если станок был остановлен в середине цикла, возврат к референсной точке требуется перед возобновлением производства.

A860-2000-T301 непрерывно поддерживает свой абсолютный счетчик положения, питаемый от 3-вольтовой литиевой батареи в шкафу усилителя сервопривода. Когда основное питание восстанавливается после любого прерывания — контролируемого отключения, аварийной остановки, сбоя питания — последовательный интерфейс энкодера немедленно передает сохраненное абсолютное положение. Каждая ось известна. Система ЧПУ проверяет положения, оператор подтверждает, и производство возобновляется.

Механизм защиты батареи имеет градацию: усилитель сервопривода отслеживает напряжение батареи и генерирует предупреждение о низком заряде батареи до того, как напряжение достигнет уровня, при котором данные о положении могут быть потеряны. Своевременная замена батареи — выполненная, пока данные о положении еще безопасно сохранены — не вызывает никаких нарушений калибровки оси.

Муфта Олдэма: устранение отказов из-за несоосности

Одной из наиболее отличительных особенностей, упомянутых в списках продуктов Radwell и IQ Electro для A860-2000-T301, является интерфейс муфты Олдэма. Эту механическую деталь стоит понять, поскольку она напрямую влияет на долговечность энкодера.

Муфта Олдэма — это трехкомпонентное механическое устройство, которое передает вращение между двумя валами, которые могут быть не идеально соосными. Два внешних диска соединяются с валом двигателя и диском энкодера соответственно, в то время как центральный плавающий диск с ортогональными пазами с каждой стороны компенсирует как параллельное смещение, так и небольшое угловое несоосность между двумя валами. Эта компенсация происходит без передачи сил несоосности на внутренние подшипники энкодера.

Почему это важно? В конструкции пульскодера серий α и αi энкодер устанавливается на задней стороне двигателя и приводится в движение через эту муфту. В течение срока службы двигателя тепловые циклы, механические удары от превышения хода оси и общий износ могут вызвать небольшие биения вала, которые в противном случае асимметрично нагружали бы подшипники энкодера. Муфта Олдэма непрерывно поглощает это несоосность, значительно снижая нагрузку на подшипники внутри энкодера. Отказы муфт — которые могут треснуть или износиться после значительного количества часов работы — сами по себе являются документированным режимом отказа в системах пульскодеров αiA1000 и должны проверяться всякий раз, когда осуществляется доступ к энкодеру.

Диапазон применения: станки с ЧПУ и роботы

A860-2000-T301 охватывает две различные области применения FANUC, что отражает широкое распространение платформы серводвигателей αi.

Станки с ЧПУ — Обрабатывающие центры, токарные центры, токарно-фрезерные станки и шлифовальные системы, использующие системы ЧПУ FANUC 0i, 16i, 18i, 21i, 30i, 31i и 32i с приводами серии αi, обычно оснащаются этим пульскодером на своих подающих и вспомогательных осях. Семейства двигателей αiS (стандартная инерция) и αiF (высокоскоростные) в диапазоне мощностей от 4/4000 до 40/4000 представляют собой основную массу станков.

Промышленные роботы FANUC — Контроллеры роботов R-J3, R-J3iB, R-30iA и R-30iB в сочетании с двигателями сочленений αi также используют A860-2000-T301. На сочленениях роботов сохранение абсолютного положения особенно критично — робот без действительных положений сочленений не может безопасно двигаться, а процедура возврата к референсной точке на 6-осевом промышленном манипуляторе робота — это медленный, занимающий много места процесс, которого производственные среды настоятельно предпочитают избегать. Абсолютный пульскодер полностью устраняет это требование при нормальной эксплуатации.

Проверенный пример от сообщества специалистов по запчастям FANUC: двигатель A06B-0243-B100 (двигатель оси αiS 4/4000) оснащен пульскодером A860-2000-T301, указанным заводом-изготовителем. Аналогичная спецификация применяется ко всему более широкому семейству двигателей αiS и αiF.

Кабель энкодера: поиск правильного компаньона

A860-2000-T301 не включает интегрированный кабель — корпус энкодера заканчивается 10-контактным разъемом IP65, к которому подключается отдельный кабель сигнала. Семейство кабелей, указанное FANUC для этого энкодера, включает A660-2005-T505 (5 метров, прямые разъемы) и A660-2005-T506 (альтернативная спецификация 5 м), с более длинными версиями, доступными в серии A660-2005 до 15 метров.

Важность состояния кабеля при диагностике неисправностей энкодера нельзя переоценить. Отказы кабеля сигнала энкодера — коррозия разъема на стороне двигателя или усилителя, истирание изоляции в точках входа в систему управления кабелем и нарушение непрерывности экрана — являются документированными частыми причинами сигналов тревоги, связанных с энкодером, в системах FANUC αi. Перед тем как признать сам корпус пульскодера неисправным, проверка и замена кабеля сигнала являются рекомендуемым первым диагностическим шагом специалистов по ЧПУ FANUC. Кабель является отдельным, более дешевым компонентом, и его режим отказа неотличим от отказа корпуса энкодера на уровне сигнала тревоги.

Часто задаваемые вопросы

В1: В чем разница между A860-2000-T301 и старым A860-0370-V502, и можно ли их использовать взаимозаменяемо?

Эти два энкодера относятся к разным поколениям серводвигателей FANUC и не являются взаимозаменяемыми. A860-0370-V502 (αA1000) был разработан для оригинальных двигателей и усилителей серии Alpha (α). A860-2000-T301 (αiA1000) является преемником, созданным для серии Alpha i (αi) с пересмотренным протоколом последовательного интерфейса. Физические размеры монтажа могут быть схожими, но электрический интерфейс и протокол связи различаются между двумя поколениями. Вставка A860-0370-V502 в систему усилителя серии αi приведет к ошибке связи; усилитель не сможет декодировать последовательные данные старого энкодера. Всегда проверяйте соответствие поколения энкодера серии двигателя и усилителя перед заказом.

В2: Какие сигналы тревоги ЧПУ указывают на отказ энкодера A860-2000-T301 на системах управления FANUC 0i и 30i?

Отказы пульскодера на системах FANUC 0i/16i/18i/30i относятся к категории сигналов тревоги сервопривода. Наиболее релевантными являются SV0300 (APC Alarm: Need to Return to Reference Position), который появляется после отказа батареи или замены энкодера; SV0360 (Pulse Coder Communication Error), указывающий на проблему последовательной передачи данных — кабель, разъем или электроника энкодера; и SV0368/SV0369 (Pulse Coder Hardware Alarm), указывающий на неисправность, обнаруженную во внутренней самодиагностике энкодера. Сигнал тревоги SV0362 (Pulse Coder Phase Alarm) может указывать на деградацию оптического элемента. Перед заменой корпуса энкодера всегда проверяйте и, при необходимости, заменяйте кабель сигнала энкодера, поскольку отказы кабеля вызывают те же сигналы тревоги, что и отказы корпуса энкодера, и встречаются значительно чаще.

В3: Требуется ли после установки A860-2000-T301 возврат к референсной точке?

Да, но только один раз. При замене абсолютного пульскодера внутренний счетчик абсолютного положения энкодера начинает работу с нуля — он не имеет истории положения оси. Система ЧПУ сгенерирует сигнал тревоги APC (SV0300), запрашивающий возврат к референсной точке. После выполнения возврата к референсной точке — который устанавливает нулевое положение оси — энкодер сохраняет данные абсолютного положения с резервным питанием от батареи, и нормальная абсолютная работа возобновляется. Дальнейшие возвраты к референсной точке не требуются, если только батарея не разрядится полностью, энкодер не будет заменен снова, или двигатель не будет отключен от системы привода на длительный период, который исчерпает резервную батарею.

В4: Что такое муфта Олдэма и как ее отказ влияет на работу энкодера?

Муфта Олдэма — это трехкомпонентная гибкая механическая муфта, которая соединяет задний вал двигателя с измерительным диском энкодера, компенсируя небольшие несоосности вала без передачи сил несоосности на внутренние подшипники энкодера. Когда муфта Олдэма изнашивается или трескается — состояние, которое может развиться после большого количества часов работы, особенно в условиях частых быстрых ускорений и замедлений — энкодер может выдавать прерывистые аномалии сигнала, нерегулярные отсчеты положения или повышенный шум в сигнале обратной связи по скорости. Эти симптомы могут напоминать деградацию оптического элемента или помехи от кабеля. При любой замене пульскодера или обслуживании двигателя проверка и замена муфты Олдэма вместе с корпусом энкодера считаются хорошей практикой среди специалистов по техническому обслуживанию FANUC. Комплекты для замены муфт обычно доступны как отдельные сервисные элементы.

В5: Совместим ли A860-2000-T301 с системами роботов FANUC в дополнение к станкам с ЧПУ?

Да. A860-2000-T301 используется как в станках с ЧПУ, так и в промышленных роботах FANUC. Контроллеры роботов FANUC R-J3, R-J3iB, R-30iA и R-30iB используют двигатели сочленений серии αi с этим пульскодером в качестве устройства обратной связи. Функция сохранения абсолютного положения особенно важна в робототехнике — сочленение робота без действительных данных абсолютного положения не может выполнять безопасное движение, а референсирование положений сочленений робота требует физического перемещения каждого сочленения к референсной метке, что занимает много времени и требует, чтобы рабочая зона робота была свободна. Сохранение абсолютного положения αiA1000 устраняет эту процедуру при нормальных условиях эксплуатации. При обслуживании роботов применяются те же процедуры обслуживания батареи, проверки кабеля и замены энкодера, что и для осей станков с ЧПУ.
