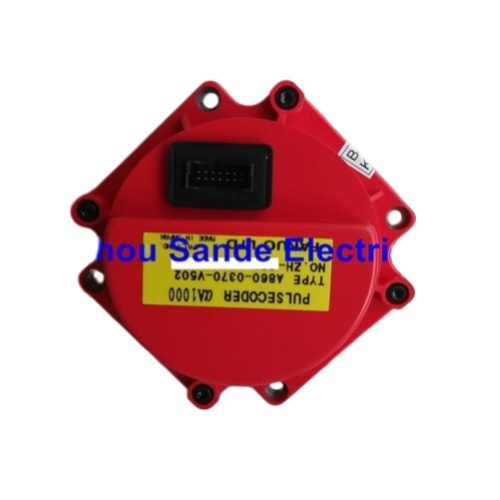

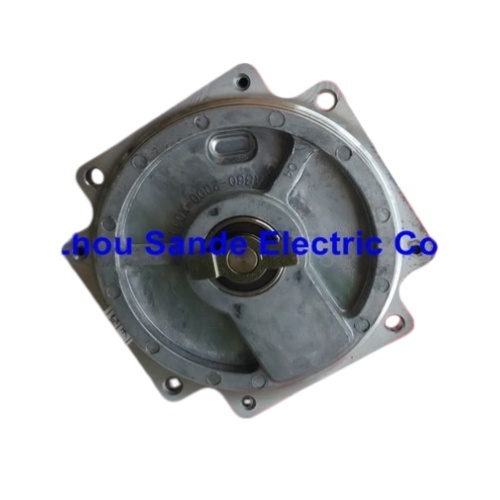

FANUC A860-0370-V502 Alpha Pulsecoder (aA1000)

Абсолютный тип | 1 000 000 импульсов/об | Последовательный выход | Серводвигатели FANUC Alpha AC серий a3 / a6 / a12 / a22 / a30 / a40 / aM | Без встроенного кабеля | Сделано в Японии

Энкодер, который помнит, где он находится

Подойдите к станку, оснащенному сервосистемой FANUC Alpha, и включите его. В течение нескольких секунд каждая ось точно знает, где она находится — никакого цикла возврата в исходное положение, никакого медленного ползания к опорной точке, никакого ожидания, пока каждая ось медленно вернется к опорной точке, прежде чем станок сможет принять программу. Это немедленное абсолютное знание положения при включении питания обеспечивается не сервоусилителем или ЧПУ, а пульскодером на задней стороне каждого серводвигателя.

FANUC A860-0370-V502 — это абсолютный пульскодер aA1000 — встроенное оптическое устройство обратной связи для семейства серводвигателей FANUC Alpha серии AC. Обладая разрешением 1 000 000 импульсов на оборот через последовательный интерфейс, он является компонентом, который замыкает контур сервопривода, обеспечивает сохранение абсолютного положения при циклах питания и обеспечивает точное позиционирование, которое определяет производительность двигателей FANUC Alpha в обрабатывающих центрах, токарных центрах и приложениях точной автоматизации.

Технические характеристики

Что означает aA1000 в иерархии энкодеров FANUC

Наименование пульскодеров серии FANUC Alpha следует четкой системе: префикс "A" обозначает абсолютный тип, а "1000" относится к классу разрешения тысяча на тысячу — один миллион — импульсов на оборот. Это помещает aA1000 в сегмент высокого разрешения семейства оригинальных пульскодеров Alpha, значительно выше более ранних вариантов 2000P, 3000P и инкрементальных, которые оснащали двигатели серии S и ранние AC с красной крышкой.

Переход от 3000 импульсов на оборот (стандарт для более ранних энкодеров серводвигателей FANUC AC) к 1 000 000 представляет собой 333-кратное увеличение собственного разрешения. Для расчетов контура положения и скорости сервоусилителя это изменение является фундаментальным. При 3000 имп/об обратная связь по положению при 3000 об/мин поступает примерно с 150 000 отсчетов в секунду — показатель, который подходит для общего позиционирования, но оставляет плавность скорости на милость шума квантования на более низких скоростях. При 1 000 000 имп/об, работая с тем же двигателем 3000 об/мин, скорость обратной связи увеличивается до 50 000 000 отсчетов в секунду, что делает плавное управление скоростью как на низких, так и на высоких скоростях значительно более достижимым.

Именно это разрешение является причиной того, что в документации FANUC для серии Alpha специально отмечается, что пульскодер 1 000 000 имп/об позволяет использовать приложения от простого позиционирования до тех, которые требуют высокой точности — одно и то же оборудование обслуживает все, от грубого быстрого перемещения до точной контурной обработки без снижения качества положения.

Абсолютное положение: функция, которая меняет работу станка

Классификация A860-0370-V502 как "абсолютного" — это не незначительная техническая деталь. Она определяет принципиально иное поведение станка при начале работы каждой смены.

Инкрементальный энкодер теряет свою опорную точку в момент отключения питания. ЧПУ не имеет памяти о том, где остановилась ось — счетчик положения, который существовал в сервоусилителе при выключении станка, утерян. При включении питания эта ось не имеет действительного положения. Прежде чем можно будет выполнить любую программу, каждая инкрементальная ось должна вернуться в исходное положение — вернуться к фиксированной опорной точке с контролируемой скоростью, чтобы система управления могла восстановить положение с нуля. На большом обрабатывающем центре с шестью или более осями полный возврат в исходное положение может занять несколько минут.

A860-0370-V502 работает иначе. Внутренняя батарея (поставляется отдельно, устанавливается в сервоусилителе или шкафу ЧПУ) непрерывно питает счетчик абсолютного положения при перебоях в питании, отключениях станка и даже при процедурах замены батареи. При восстановлении основного питания последовательный интерфейс энкодера немедленно передает сохраненное положение — ЧПУ знает положение каждой оси с той же уверенностью, что и во время работы. Включите питание, проверьте и работайте.

Это особенно важно в условиях постоянного производственного давления. Станок, который тратит две минуты на возврат в исходное положение каждое утро, после каждой аварийной остановки и после каждого перебоя в питании, накапливает значительное время простоя. Система абсолютного пульскодера полностью устраняет эту категорию времени простоя.

Последовательный интерфейс: один кабель, полная информация

Более ранние пульскодеры FANUC использовали параллельный электрический выход — отдельные провода для фазы A, фазы B, фазы Z и сигналов коммутации, причем разрешение ограничивалось электрическими характеристиками этих параллельных линий. Пульскодер Alpha A1000 полностью изменил архитектуру интерфейса.

aA1000 использует протокол последовательной связи между энкодером и сервоусилителем. Данные о положении, абсолютный многооборотный счет (где применимо), статус тревоги, данные о температуре энкодера и внутреннюю идентификацию энкодера — все это передается по одной дифференциальной паре последовательных линий вместо пучка параллельных сигналов. Сервоусилитель декодирует поток последовательных данных, чтобы извлечь значение положения, необходимое для контура управления, выполняя этот обмен с достаточной скоростью для обновления контура положения с внутренней частотой управления усилителя.

Одно из практических следствий этой архитектуры: отсутствует инкрементальный квадратурный выход от последовательного пульскодера, который внешний счетчик или контроллер движения мог бы просто считать. Данные о положении существуют исключительно в последовательном протоколе. Именно поэтому для модернизации и сторонних приводов подключение к A860-0370-V502 требует либо собственного аппаратного обеспечения усилителя FANUC, либо специального адаптера интерфейса последовательного пульскодера.

Совместимость с двигателями: семейство Alpha, которое обслуживает этот энкодер

A860-0370-V502 подходит для семейства серводвигателей FANUC Alpha — поколения серводвигателей переменного тока, которые пришли на смену двигателям серии S с красной крышкой и предшествовали текущей серии Alpha i. В рамках этого поколения этот энкодер устанавливался на широкий спектр размеров двигателей: от малых двигателей рамы a3 и a6, используемых на осях легкой нагрузки, до среднеразмерных моделей a12 и a22, которые приводили в движение большинство осей подачи обрабатывающих центров, до более крупных двигателей a30 и a40 для тяжелых осей и портальных применений.

Вариации в семействе Alpha — стандартная серия Alpha (α), серия Alpha M (αM) для высокоскоростных применений, Alpha L (αL) для больших рам с высоким крутящим моментом — также использовали это семейство энкодеров для своих размеров двигателей. Конструкция корпуса энкодера и схема крепления одинаковы для всего совместимого диапазона двигателей, а отсутствие встроенного кабеля является преднамеренной особенностью конструкции: оно позволяет заменять узел энкодера, не нарушая прокладку кабеля двигателя, что имеет большое значение при ремонте и восстановлении двигателя.

A860-0370-V502 специально предназначен для двигателей, включая размеры рамы a12, a22, a30 и a40, а также варианты aM, хотя полный диапазон применимости распространяется на всю серию Alpha. Подтверждение правильного энкодера по номеру детали конкретного двигателя всегда является рекомендуемым шагом перед заменой.

Без встроенного кабеля: преимущество в обслуживании

В отличие от старых пульскодеров FANUC, в которых сигнальный кабель был интегрирован непосредственно в корпус энкодера, A860-0370-V502 использует отдельный разъем — корпус энкодера подключается к двигателю и заканчивается разъемом, который принимает сигнальный кабель энкодера как отдельный узел. Эта конструкция разделяет два отдельных режима отказа, которые часто путают на практике.

Кабели энкодеров на серводвигателях выходят из строя чаще, чем сами энкодеры, особенно на осях с большим ходом. Износ кабеля, коррозия разъемов и механические повреждения в точках изгиба являются частыми причинами того, что выглядит как сигналы тревоги энкодера. Поскольку кабель отделен от корпуса энкодера, замена или проверка кабеля проста: энкодер остается установленным на двигателе, кабель отключается и заменяется, а система повторно тестируется. Если сигнал тревоги исчезает, проблема никогда не была в энкодере. Если он сохраняется, сам энкодер может быть заменен без усложнения диагностики кабелем.

Эта архитектура также упрощает складские запасы для ремонтных мастерских и отделов технического обслуживания — корпуса энкодеров и кабели являются отдельными позициями, которые могут храниться в независимом инвентаре, а не одним SKU, представляющим оба компонента вместе.

A860-0370-V502 против V501: примечания к версии

Семейство A860-0370 существует в двух основных вариантах: V501 и V502. Это последовательные производственные или программные версии одного и того же аппаратного обеспечения энкодера aA1000. Оба являются абсолютными, оба выдают 1 000 000 имп/об через последовательный интерфейс FANUC, и оба физически совместимы с той же схемой крепления двигателя Alpha. В большинстве случаев технического обслуживания любой из них может функционально заменить другой.

Однако специалисты по ЧПУ FANUC советуют подтвердить совместимость с используемой версией программного обеспечения сервоусилителя перед заменой блоков V501 и V502 в системах, где может быть важна программная связь между версией энкодера и прошивкой усилителя. Для общего технического обслуживания стандартных систем серии Alpha — подавляющего большинства установленной базы — это не является практической проблемой.

Часто задаваемые вопросы

В1: Как мне убедиться, что A860-0370-V502 — это правильный пульскодер для моего конкретного двигателя FANUC Alpha?

Наиболее надежным подтверждением является номер детали на заводской табличке двигателя. Номера деталей серводвигателей FANUC Alpha следуют структурированному формату; обозначение типа обратной связи двигателя встроено в сегмент суффикса "B". Для двигателей, оснащенных абсолютным последовательным пульскодером aA1000, номер детали двигателя будет отражать эту спецификацию в суффиксе, заканчивающемся соответствующим обозначением абсолютного пульскодера. Если заводская табличка нечитаема, сам физический энкодер — если неисправный блок все еще установлен — обычно несет номер детали A860-0370-V502 (или V501) на своем этикетке. Сравнение этого с заменой подтверждает правильность. Специалисты FANUC Alpha также могут выполнить перекрестную ссылку по полному номеру детали двигателя на правильный энкодер, если имеется документация на двигатель.

В2: Требуется ли A860-0370-V502 резервная батарея, и что произойдет, если батарея выйдет из строя?

Да. Для сохранения абсолютного положения требуется батарея для поддержания внутреннего счетчика положения энкодера при перебоях в питании. Батарея обычно представляет собой литиевую батарею напряжением 3 В, установленную в сервоусилителе или, в некоторых конфигурациях системы, в шкафу ЧПУ, а не в самом корпусе энкодера — цепь батареи подает питание на энкодер через сигнальный кабель. Когда напряжение батареи падает ниже порога, ЧПУ отобразит сигнал тревоги о низком заряде батареи до ее полного разряда. Если батарея полностью разрядится, данные абсолютного положения в энкодере будут утеряны. При следующем включении питания ЧПУ выдаст сигнал тревоги APC (Absolute Pulse Coder) и потребует возврата в исходное положение для восстановления нулевого положения оси — по сути, одноразовую процедуру возврата в исходное положение, после которой абсолютная работа возобновится нормально после замены батареи.

В3: Какие коды сигналов тревоги ЧПУ указывают на неисправность A860-0370-V502 на системах управления FANUC 0i, 16i и 18i?

Неисправности абсолютного пульскодера на системах класса FANUC 0i/16i/18i в основном появляются в категории сигналов тревоги сервопривода. Наиболее распространенные сигналы тревоги, связанные с энкодером: SV0300 (Сигнал тревоги APC: требуется возврат в исходное положение), который возникает после отказа батареи или замены энкодера; SV0360 (Ошибка связи пульскодера), указывающий на неисправность передачи последовательных данных между энкодером и усилителем; и SV0368/SV0369 (Сигнал тревоги аппаратного обеспечения пульскодера), указывающий на внутреннюю неисправность энкодера, обнаруженную последовательной самодиагностикой. Конкретный номер сигнала тревоги дает направление диагностики — сигналы тревоги связи часто связаны с проблемами кабеля или разъема, в то время как сигналы тревоги аппаратного обеспечения указывают на сам узел энкодера. Всегда проверяйте сигнальный кабель энкодера и его разъемы как на стороне двигателя, так и на стороне усилителя, прежде чем признать корпус энкодера неисправным.

В4: Можно ли отремонтировать A860-0370-V502 или его следует заменить при выходе из строя?

Энкодеры FANUC Alpha aA1000, как правило, не подлежат ремонту до уровня, обеспечивающего надежную долговременную работу. Оптические элементы и внутренняя электроника этих энкодеров изготавливаются с высокой точностью и представляют собой герметичные узлы — ремонт компонентов на месте практически невозможен, а специализированные ремонтные центры постоянно отмечают, что эти устройства редко поддаются ремонту. Когда энкодер выходит из строя или вызывает подозрения, стандартным подходом является замена на протестированный блок от надежного специалиста по запчастям FANUC. Тестирование всегда должно проводиться с установленным энкодером на реальном двигателе Alpha, работающем на приводе FANUC — электрические тесты на стенде, которые не используют энкодер на его предполагаемом двигателе, не могут воспроизвести условия нагрева и вибрации, которые выявляют периодические неисправности.

В5: Совместим ли A860-0370-V502 с двигателями FANUC Alpha i серии или усилителями текущего поколения серии αi?

Нет. A860-0370-V502 — это энкодер первого поколения FANUC серии Alpha, разработанный для оригинального семейства двигателей Alpha (α). Более поздние двигатели серии Alpha i (αi) и текущей серии αi используют энкодеры других поколений — включая A860-2001-T321 (αi A16000, 16 миллионов импульсов/об) и аналогичные последующие модели — с другим физическим креплением, другой реализацией последовательного протокола и другими электрическими интерфейсами. A860-0370-V502 не может быть установлен на двигатель серии αi, а сервоусилители серии αi не предназначены для связи с более ранним последовательным протоколом aA1000. Для станков, использующих двигатели серии Alpha α (не i) и оригинальные усилители серии Alpha (эпохи SVU, SVUC, A06B-6058, A06B-6066), A860-0370-V502 является правильным устройством. Для станков, использующих более позднюю систему αi, соответствующий энкодер относится к серии A860-20xx.
