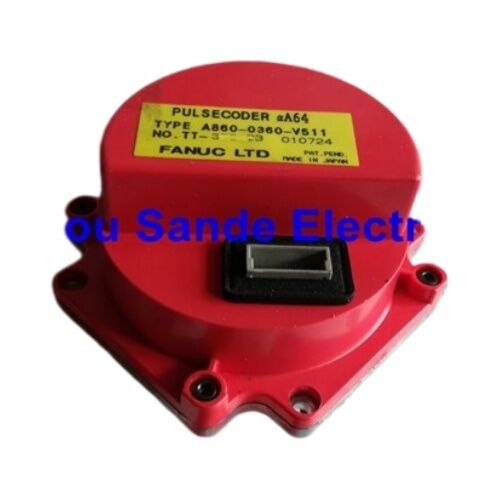

FANUC A860-0360-V511 Импульсокодер αA64 Абсолютный кодер с суперконденсатором для сервомоторов FANUC Alpha Series

Марка:FANUC

Наименование:αA64 (Альфа Абсолют 64K)

Номера частей:A860-0360-V511 / A8600360V51114-контактный разъем

Абсолютный тип. Суперконденсатор на складе.

Эпоха красных шапок ∙ Все еще работают миллионы машин

До того, как серия αi FANUC стала доминирующей платформой на современных станках,Раннее поколение сервомоторов серии FANUC Alpha работало и продолжает работать на производственных объектах по всему миру.Эти двигатели, распознаваемые по ярко выраженной красной пластиковой задней крышке, покрывающей набор кодеров, были установлены в огромных количествах на станках обработки, поворотах,и многоосевого оборудования в конце 1980-х до 2000-х годовМногие из этих машин до сих пор используются в повседневной работе.

ВFANUC A860-0360-V511является импульсным кодером αA64 типа для вариантов с большими кадрами этой серии Alpha. Это абсолютный кодер с ¢ 64 000 импульсов за обороты, сохранение позиции в нескольких поворотах,не требуется внешний аккумулятор, который устанавливается на задней части сервомотора внутри привычного корпуса красной крышкиКогда этот кодер выходит из строя, машина теряет ориентировочную позицию и ось останавливается.правильный A860-0360-V511, установленный на двигателе, который первоначально его перевозил;.

Что отличает V511 от семейства A860-0360

Серия A860-0360 включает в себя несколько вариантов импульсных кодеров, которые имеют одно и то же обозначение абсолютного кодера αA64, но отличаются физической конфигурацией и технологией удержания положения.Понимание места расположения V511 предотвращает дорогостоящую ошибку при заказе.

Ключевая отличительная чертаВ511является его встроеннымсверхконденсатордля сохранения абсолютной позиции, когда другие варианты этой серии полагаются на внешнюю батарею на сервоусилителе для сохранения абсолютных данных о многоразовом положении в периоды отключения;V511 имеет собственное внутреннее емкостное хранилище энергииКогда мощность машины отключается, суперконденсатор обеспечивает энергию, необходимую для поддержания внутреннего количества позиций кодера в течение интервала отключения.устранение внешней зависимости от батареи для этой функции на стороне кодера.

Практические последствия на уровне машины зависят от первоначальной конфигурации системы, но для двигателей, поставляемых с V511,архитектура удержания положения является частью конструкции системы;Как и все замены импульсных кодеров, точное соответствие номера детали на этикетке кодера двигателя является правильной процедурой проверки перед заказом.

Техническая ссылка

Данные, приведенные в документации сервомотора серии FANUC Alpha, и проверенные технические документы специализированных поставщиков.

64K Абсолют Что означают разрешение и тип на практике

Два свойства определяют, как пульсокодер ведет себя как устройство обратной связи: его разрешение и является ли оно абсолютным или инкрементальным.

Разрешение: 64 000 пп.Каждый полный оборот вала двигателя делится на 64 000 дискретных интервалов измерения.000 счетов на оборот дает петле обратной связи гранулированность положения приблизительно 0.16 микрометров за счёт при выходе винта Разрешение кодера не является ограничивающим фактором в производительности позиционирования этих системТо, что 64K разрешение влияет значительно скорость обратной связи качества при низких скоростях подачи, где плотность подсчета держит контур управления скоростью поставляется с тонким,регулярные данные обратной связи вместо грубых пульсовых всплесков.

Абсолютный тип.Абсолютный кодер сохраняет полный адрес положения на протяжении циклов отключения питания.При включении машины после отключения, планируемого или не планируемого, сервосистема отчитывает хранимое положение кодера и сразу знает, где находится осьНикаких обратных ссылок, никаких движений, никакого вмешательства оператора.Это значительное эксплуатационное преимущество для оборудования, которое может неожиданно остановиться из-за отключения питания., E-stop, или состояние неисправности, и где перенаправление всех осей до возобновления производства добавляет времени и процедурной сложности к восстановлению.

The super capacitor in the V511 is the mechanism that makes the absolute property work through power-off intervals — it stores sufficient energy to maintain the encoder's internal position tracking electronics while external power is absent.

Серия Alfa Red Cap Моторное семейство

A860-0360-V511 принадлежит к группе больших кадров в диапазоне кодеров FANUC Alpha.

Меньший вариант, найденный в очень компактных двигателях Alpha, включая α1, α2 и αM2,5, использует номер части A860-0360-T001 и другой физический корпус.Он не взаимозаменяем с V511.

Более крупный вариант, используемый в более широком диапазоне двигателей Alpha от α3 рамы вверх, является серией A860-0360 в ее T201, V501 иВ511Они имеют одинаковую физическую структуру и геометрию сцепления. Различия в суффиксах этой группы отражают генерацию, конфигурацию соединителя и метод удержания положения.Моторы, оснащенные кодерами A64 в системе нумерации деталей FANUC, идентифицируются цифрами "75" в конце 12-значного номера модели двигателя (например,, A06B-0xxx-Bx75), который является надежным методом перекрестной проверки, когда сама этикетка кодера неясна или повреждена.

A860-0360 Варианты

Несколько номеров деталей имеют обозначение αA64 и одинаковую совместимость двигателей серии Alpha.

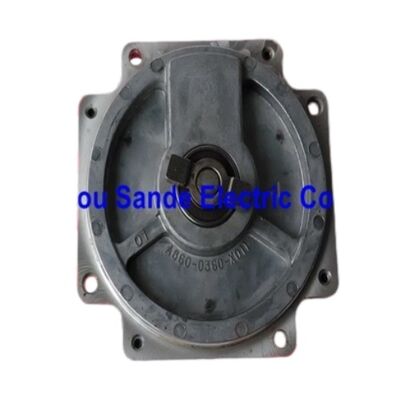

Ссылки между A860-0360-V511 и A860-0356-X011 также содержатся в документации поставщика обоих идентификаторов использовали в связи с этой конфигурацией кодера.Окончательная ссылка на этикетку кодера на обслуживаемом двигателе.

Почему эти кодеры терпят неудачу и чего ожидать

Кодеры FANUC Alpha серии с красной крышкой используются в непрерывном производстве на протяжении десятилетий, и способы отказа хорошо известны в сервисном сообществе FANUC.

Загрязнение или деградация оптического диска.Кодер работает путем пропуска света через точно выгравированный оптический диск. Загрязнение пар охлаждающей жидкости, масляного тумана или металлической пыли, которая попадает в конец колокола,точки входа кабеляРанние признаки включают предельные условия тревоги, которые появляются периодически и четко при перезагрузке;в конечном итоге сигнал падает ниже порога приемки усилителя и жесткий кодер сигнализации результатов.

Деградация суперконденсатора.В V511 конденсатор, который поддерживает абсолютное положение при отключении, имеет конечный срок службы.Конденсатор, который достаточно деградировал, больше не будет хранить данные о местоположении даже при коротких перебоях в питанииСимптом - машина теряет свою абсолютную позицию отсчета после цикла мощности, требуя возвращения отсчета, который не должен быть необходим с функциональным абсолютным кодером.Конденсатор находится внутри комплектации кодера и не является отдельным компонентом, подлежащим замене полем.

Механическое износ сцепления.Сцепление между валом двигателя и входом кодера передает вращение, не позволяя выходу вала применять радиальную силу к внутреннему подшипнику кодера.Износ сцепления с течением времени позволяет неправильному выравниванию достичь подшипника кодера, создавая шум, увеличивая сопротивление подшипника, и в конечном итоге ошибки сигналов кодера.

Когда появляется сигнализация, связанная с кодером,Диагностическая последовательность должна все еще начинаться с кабеля кодера проверять целостность соединения и состояние кабеля, прежде чем заключить, что сам кодер является ошибкойЕсли проверка кабеля чистая и сигнализация сохраняется, кодер является следующим кандидатом на замену.

Примечания к обращению и установке

A860-0360-V511, как и все оптические импульсокодеры FANUC, требует обработки, соответствующей высокоточному оптическому инструменту.Внутренняя дисковая сборка и подшипник являются компонентами, которые определяют производительность кодера, и оба чувствительны к механическим ударам и загрязнению.

Сохраняйте кодер в упаковке до момента установки. Не наносите удар по корпусу или применяйте осевую силу к валю кодера. note the coupling orientation — the replacement coupling (recommended to install new with each encoder change) must be positioned correctly to engage the motor shaft drive features before the encoder is seated.

С красным пластиковым корпусом следует обращаться без прикосновения к оптическому окну или поверхностям интерфейса сцепления.проверять состояние уплотнения крышки перед возвращением двигателя в рабочее состояние. Защита конечного колокола зависит от правильной установки и уплотнения крышки..

Частые вопросы

Вопрос 1: A860-0360-V511 имеет суперконденсатор вместо внешней батареи.

Суперконденсатор в V511 управляет сохранением положения внутри самого кодера,но конфигурация батареи общей сервосистемы зависит от того, как усилитель FANUC и контроллер CNC управляют данными абсолютного положения на уровне системыСервоусилители FANUC из этой эпохи обычно поддерживают собственную батарею для резервных функций за пределами кодера, включая хранение параметров и, в некоторых конфигурациях,многоразовое отслеживание абсолютного счета на уровне усилителяЕсли усилитель по-прежнему требует батареи после установки V511, это зависит от конкретной модели усилителя и конфигурации системы.Самостоятельный конденсатор кодера исключает зависимость от батареи для удержания положения на уровне кодера, но перед тем, как снять батарею усилителя на основе этого предположения, проверьте требования к функции батареи усилителя в его собственном руководстве по эксплуатации.Удаление батареи, от которой зависит усилитель для сохранения параметров или подсчета, может привести к дополнительной потере данных.

Вопрос 2: Можно ли заменить A860-0360-V511 на A860-0360-V501 или A860-0360-T201, если V511 недоступен?

Физическая установка совместима с большими вариантами A860-0360 размеры корпуса и интерфейс сцепления одинаковы для T201, V501 и V511.Функциональное отличие заключается в методе удержания положения: V511 использует встроенный суперконденсатор, в то время как T201 и V501 полагаются на внешнюю батарею усилителя для удержания абсолютного положения. Substituting a T201 or V501 into a system designed around the V511 means the absolute position retention through power-off events will now depend on the amplifier battery rather than the encoder's own capacitorЕсли батарея усилителя присутствует и функционирует, абсолютное положение должно быть сохранено правильно. for installations where the V511 was specified for a reason — such as applications where the amplifier battery was intentionally omitted from the system design — this substitution changes the system's battery dependency in a way that needs to be considered before proceedingВсегда проверяйте установленную конфигурацию конкретной машины, прежде чем предполагать прямую заменяемость.

Вопрос 3: Моя машина показывает сигнализацию кодера при запуске после отключения питания. Абсолютное положение было потеряно. Это подтверждает сбой суперконденсатора V511?

Потеря положения после отключения питания является сильным показателем того, что суперконденсатор больше не поддерживает заряд в течение периода отключения питания, но это не единственная возможная причина.Прежде чем заключить конденсатор отказался, рассмотрим длительность отключения электроэнергии ̇ суперконденсатор хранит конечное количество энергии, и очень длительный отключение (несколько часов или более,в зависимости от состояния конденсатора и внутреннего энергопотребления кодера) может истощить даже здоровый конденсаторЕсли потеря положения происходит только после длительных отключений, но не после коротких перерывов, конденсатор может иметь частичную емкость.Если положение потеряно даже после очень короткого цикла мощности несколько секунд или меньше конденсатор не работаетВ обоих случаях комплектация кодера требует замены, потому что конденсатор интегрирован в блок и не может быть заменен отдельно в поле.

Вопрос 4: Как я могу подтвердить, какой вариант A860-0360 в настоящее время установлен в моторе, не читая этикетку кодера?

Номер модели двигателя обеспечивает одну перекрестную проверку: двигатели серии FANUC Alpha, оснащенные кодерами A64, имеют "75" в качестве последних двух цифр 12-значного обозначения модели двигатель с маркировкой A06B-0xxx-Bx75 имеет кодер A64. Это подтверждает тип кодера, но не определяет специфический вариант суффикса (T201 vs V501 vs V511).на этикетке кодера на задней колонке является единственным надежным источником он будет показывать полный номер части A860-0360-VXXX или A860-0360-TXXXЕсли этикетка нечитаема из-за износа, загрязнения маслом или физического повреждения,обслуживающий представитель FANUC или специализированное ремонтное предприятие с испытательным оборудованием могут идентифицировать вариант кодера посредством функционального тестирования;Не предполагайте вариант только по номеру модели двигателя и не заменяйте между вариантами, не понимая последствий сохранения положения, описанных в предыдущем FAQ.

Вопрос 5: Может ли A860-0360-V511 быть отремонтирован, если суперконденсатор выйдет из строя, или должен быть заменен весь кодер?

Пулсокодеры серии FANUC Alpha, как правило, не могут быть отремонтированы до стандарта, который восстанавливает первоначальную надежность производительности.внутренний подшипник, и суперконденсатор изготавливаются как совмещенная единица в контролируемых условиях.Ремонт конденсатора в полевых условиях : оптический диск и подшипник подвергаются воздействию при разборке,загрязнение или механические нарушения во время ремонта могут ухудшить качество сигнала, даже если замена конденсатора будет успешной, и отремонтированный агрегат не имеет проверенной базовой производительности после сборки.Специализированные сервисные ремонтные предприятия с соответствующим испытательным оборудованием и условиями чистых помещений предлагают услуги по восстановлению кодера с различными гарантийными условиямиДля большинства промышленных работ по техническому обслуживаниюполная замена на известную хорошую единицу и возвращение неудавшейся единицы для обменного кредита - это более быстрый и менее рискованный путь к восстановлению доступности машины.
