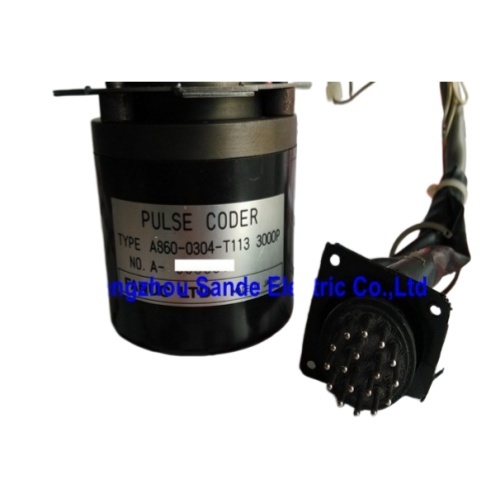

FANUC A860-0304-T113 Инкрементальный импульсный кодер

3000 импульсов/об | Инкрементальный тип | Серводвигатели FANUC серии S и ранние AC серводвигатели с красной крышкой | Черный корпус | Кабель + разъем в комплекте | Сделано в Японии

Когда энкодер выходит из строя, ось останавливается

Станок с ЧПУ точен настолько, насколько точную обратную связь он получает. Серводвигатель движется — но система управления знает положение оси только благодаря энкодеру, прикрепленному к задней части этого двигателя, который в реальном времени сообщает о положении. Когда энкодер выходит из строя, будь то из-за загрязнения, механического удара, износа или деградации оптических элементов, результат немедленный: аварийные сигналы положения, хаотичное поведение оси или станок, который просто отказывается работать.

FANUC A860-0304-T113 — это инкрементальный импульсный кодер с разрешением 3000 импульсов на оборот для раннего поколения AC серводвигателей FANUC — двигателей серии S с красной крышкой, которые приводили в движение оси бесчисленных обрабатывающих центров, токарных центров и фрезерных станков в 1980-х и начале 1990-х годов. Он устанавливается на задней части серводвигателя, оптически считывает угловое движение вала двигателя и выдает квадратурный импульсный поток, на который полагаются сервоусилитель и система ЧПУ для поддержания точности положения и регулирования скорости.

Технические характеристики

3000 импульсов на оборот: почему это число существует

В семействе энкодеров A860-0304 существует три варианта: T111 (2000P), T112 (2500P) и этот блок, T113 (3000P). Количество импульсов не является произвольной спецификацией — оно напрямую соответствует последней цифре номера детали серводвигателя.

Ранняя система наименования серводвигателей FANUC AC кодирует спецификацию энкодера в обозначении двигателя. Двигатель, номер детали которого заканчивается суффиксом "B003" или "B203", имеет "3" в качестве последней цифры этого сегмента, что указывает на 3000-импульсный энкодер на заводе. Двигатель с B001 или B201 требует блок 2000P; B002 или B202 требует 2500P. Эта систематическая корреляция означает, что при поиске сменного энкодера номер детали двигателя сам по себе является основным ориентиром. A860-0304-T113 подходит для любого двигателя, где последняя цифра равна 3.

Проверенные примеры двигателей, использующих A860-0304-T113, включают A06B-0317-B003 (серводвигатель FANUC 10S/3000 AC) и A06B-0501-B203, среди прочих в диапазоне обозначений серий 0, 0S, 0L, 5, 5S, 5L, 6L, 10, 10S, 20 и 20S.

Семейство двигателей с красной крышкой и где находится этот энкодер

Семейство AC серводвигателей FANUC, встречающееся в старых станках, делится на два легко узнаваемых поколения: двигатели с черной крышкой (которые на самом деле являются DC двигателями, идентифицируемыми по желтым или черным торцевым крышкам) и двигатели с красной крышкой, которые являются бесщеточными AC агрегатами, представляющими раннее поколение платформы, доминирующей в современном ЧПУ. A860-0304-T113 прочно относится к эпохе красных крышек.

Физически узел энкодера монтируется на нерабочем конце двигателя — задней стороне, противоположной выходному валу. Черный пластиковый корпус прилегает к корпусу заднего подшипника двигателя, закрепляется крепежными винтами, а чувствительный элемент энкодера считывает внутренний диск с кодом, который вращается вместе с валом двигателя. Кабель и разъем, входящие в комплект поставки, прокладываются вдоль корпуса двигателя к входу обратной связи сервоусилителя.

Поскольку энкодер является инкрементальным устройством, он отслеживает относительное движение вала от последней установленной эталонной позиции. В отличие от абсолютных энкодеров, которые сохраняют положение при отключении питания, инкрементальный A860-0304-T113 требует от системы ЧПУ выполнения возврата к эталону (цикла поиска нуля) при включении питания перед установкой действительного абсолютного положения по оси. Это нормальное поведение для системы привода серии S и автоматически обрабатывается системой ЧПУ через функцию возврата к эталону.

Принцип инкрементального измерения изнутри

Импульсный кодер работает оптически. Внутренний источник света освещает вращающийся диск с кодом, который имеет равномерно расположенные прозрачные и непрозрачные сегменты — 3000 пар сегментов по всей окружности 360 градусов. По мере вращения диска вместе с валом двигателя два фотодетектора, смещенные на четверть периода, генерируют выходные сигналы фаз A и B с фазовым соотношением 90 градусов (квадратура). Третий трек генерирует один импульс на оборот — импульс Z, или маркер — который служит эталонной точкой для последовательности поиска нуля.

Квадратурное соотношение между A и B делает две вещи: оно удваивает эффективное разрешение за счет подсчета фронтов на усилителе (каждый физический цикл с 3000 отсчетами дает 12 000 подсчитываемых фронтов в режиме полного квадратурного счета), и оно обеспечивает информацию о направлении — последовательность A-затем-B против B-затем-A сообщает сервоусилителю, в каком направлении вращается вал. Без этой информации о направлении регулятор скорости не может работать в замкнутом контуре, а регулятор положения не может отслеживать.

Схема обратной связи сервоусилителя непрерывно отслеживает поток импульсов. Если счет отклоняется от заданного пути, усилитель корректирует ток двигателя для восстановления положения. Если сигнал полностью исчезает или показывает аномалии в шаблоне, указывающие на неисправность энкодера, усилитель генерирует аварийный сигнал обратной связи по положению, который обычно предотвращает дальнейшее движение оси до тех пор, пока не будет диагностирована и устранена неисправность.

A860-0304-T113 в контексте обслуживания

Техники по обслуживанию ЧПУ FANUC, работающие с машинами поколений управления FANUC 0, 6, 10, 11 и 15, будут регулярно сталкиваться с этим энкодером. Машины, которые использовали эти системы управления — и приводимые ими в движение двигатели серии S — были установлены в огромных количествах по всему миру в годы бума станкостроения, и значительная часть этих машин остается в активной производственной эксплуатации сегодня.

Наиболее распространенное проявление неисправности — внезапный аварийный сигнал обратной связи по положению на ЧПУ, часто сопровождающийся хаотичным поведением оси непосредственно перед тем, как аварийный сигнал заблокирует ось. Загрязнение, попадающее в оптический путь энкодера — охлаждающая жидкость, металлические частицы или смазка — является частой причиной. Механический удар от механического перебега может повредить диск с кодом или подшипник в узле энкодера. Неисправности разъема и кабеля на конце двигателя также проявляются как неисправности энкодера и должны быть проверены, прежде чем предполагать, что сам энкодер вышел из строя.

Специалисты по ЧПУ FANUC отмечают, что для осмысленного тестирования A860-0304-T113 требуется его работа, установленным на реальном двигателе, поскольку стендовые испытания, не воспроизводящие вал двигателя и монтажную среду, могут не выявить прерывистые неисправности, которые проявляются только под нагрузкой вращения и при тепловых условиях. Именно поэтому авторитетные поставщики услуг по обслуживанию FANUC тестируют эти энкодеры вместе с двигателем, а не по отдельности.

Перекрестная ссылка: A290-0561-V503

A860-0304-T113 имеет установленную перекрестную ссылку: A290-0561-V503. Оба номера относятся к одному и тому же физическому блоку энкодера. Формат нумерации A290-xxxx-Vxxx встречается в документации по деталям FANUC как альтернативное обозначение для некоторых ранних узлов импульсных кодеров, и это номер, который может встречаться в документации по техническому обслуживанию или списках запасных частей некоторых производителей станков, предшествующих стандартизации формата A860-xxxx-Txxx. При поиске на вторичном рынке или при перекрестном сопоставлении документации по запасным частям станка следует проверять оба номера по доступным запасам.

Часто задаваемые вопросы

В1: Как подтвердить, что A860-0304-T113 является правильным энкодером для моего конкретного серводвигателя FANUC?

Самый надежный способ — прочитать табличку двигателя. Ранние номера деталей AC серводвигателей FANUC следуют структурированному формату, где последняя цифра сегмента обозначения "B" кодирует тип энкодера: "1" = 2000P (T111), "2" = 2500P (T112), "3" = 3000P (T113). Двигатель с номером детали, заканчивающимся на B003, B103, B203 или аналогичные конструкции, где последняя цифра равна 3, использует A860-0304-T113. Для двигателей размеров 0, 0S, 5, 5S, 10, 10S, 20 и 20S с таким суффиксом "3" это правильный блок. Если табличка двигателя повреждена или нечитаема, специалисты FANUC могут перекрестно сопоставить физические характеристики двигателя и тип усилителя, чтобы подтвердить правильность спецификации энкодера.

В2: Можно ли заменить A860-0304-T113 на A860-0304-T111 (2000P) или T112 (2500P), если T113 недоступен?

Не напрямую. Расчеты контуров скорости и положения сервоусилителя калибруются под конкретное количество импульсов энкодера, которое изначально было указано для двигателя. Изменение на другое количество импульсов требует соответствующих изменений параметров в сервоусилителе и системе ЧПУ — в частности, количества импульсов обратной связи на оборот двигателя, используемых в контуре скорости, и настроек CMR (коэффициент умножения команды). Внесение этих изменений без полного понимания параметров системы привода рискует неправильной калибровкой оси. В контексте обслуживания, когда требуется быстрое возвращение в эксплуатацию, поиск правильного T113 настоятельно рекомендуется вместо попытки адаптации другого варианта с другим количеством импульсов.

В3: Какие коды аварийных сигналов ЧПУ обычно указывают на отказ энкодера A860-0304-T113 на системах управления FANUC серий 0, 6, 10 и 15?

Конкретные номера аварийных сигналов варьируются в зависимости от поколения ЧПУ, но категория последовательно обозначается как аварийные сигналы сервопривода или обратной связи по положению. На системах FANUC серии 0 аварийные сигналы в диапазоне 400–499 охватывают неисправности сервооси, включая ошибки обратной связи. Системы FANUC серий 6 и 10 генерируют аналогичные категории аварийных сигналов сервопривода. Распространенные проявления, связанные с энкодером, включают "аварийный сигнал сервопривода: ошибка обратной связи по положению", "отключенный импульсный кодер" или аварийные сигналы нестабильности контура скорости. Светодиодные индикаторы сервоусилителя также предоставляют диагностические коды — большинство семейств сервомодулей FANUC используют светящийся или мигающий дисплей, который кодирует конкретные типы неисправностей, причем потеря сигнала обратной связи является одним из определенных состояний. Всегда проверяйте диагностический дисплей усилителя вместе с показаниями аварийных сигналов ЧПУ.

В4: Доступен ли этот энкодер для покупки как отдельная деталь, или его необходимо заменять как часть полного обмена двигателя?

Ситуация варьируется в зависимости от поставщика. Некоторые специалисты FANUC, особенно те, кто специализируется на ремонте и восстановлении двигателей, обслуживают A860-0304-T113 только в рамках ремонта двигателя — потому что осмысленное функциональное тестирование энкодера требует вала двигателя, подшипников и механического узла. Другие продают протестированные блоки на условиях прямой покупки или обмена, как правило, полученные от выведенных из эксплуатации двигателей или заводских излишков. Качество покупки отдельного энкодера полностью зависит от того, проводил ли поставщик надлежащее нагрузочное тестирование узла, а не просто проверку электрической целостности. Учитывая возраст этого поколения энкодеров, новые в коробке встречаются редко; восстановленные или протестированные бывшие в употреблении блоки от авторитетных специалистов по деталям FANUC являются реалистичным источником поставок на большинстве рынков.

В5: Что вызывает отказ этих энкодеров и какие меры обслуживания могут продлить срок их службы?

Оптические элементы являются основными изнашивающимися частями — источник света светодиода тускнеет со временем и наработкой, а прозрачные сегменты диска с кодом могут накапливать загрязнения, которые блокируют или рассеивают свет, ухудшая качество сигнала до полного отказа. Проникновение охлаждающей жидкости в корпус энкодера является одной из наиболее распространенных причин отказа в условиях эксплуатации станков, особенно на горизонтально-фрезерных обрабатывающих центрах, где управление охлаждающей жидкостью более сложно. Предотвращение проникновения загрязнений в разъем энкодера и обеспечение целостности заднего уплотнения двигателя в месте сопряжения энкодера с корпусом двигателя являются основными профилактическими мерами. Периодический осмотр кабеля энкодера на предмет потертостей или коррозии разъема, особенно на осях, которые подвергаются частым перемещениям и изгибам кабеля, также целесообразен. Когда двигатель разбирается для замены подшипников или перемотки, энкодер должен быть осмотрен и очищен квалифицированным техником перед повторной установкой.
