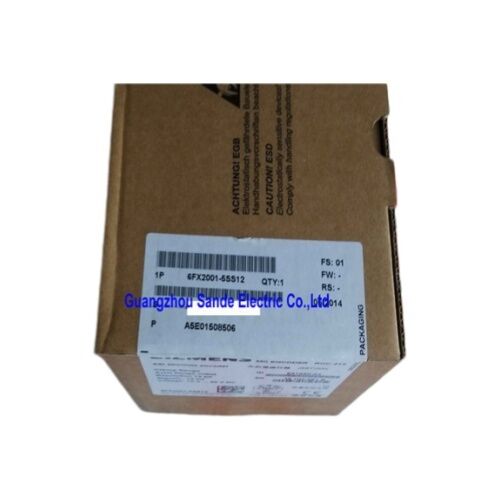

Абсолютный энкодер Siemens 6FX2001-5SS12

Однооборотный | 13-бит SSI | Фланец с зажимной муфтой | IP67 | Разработан для экосистем управления движением Siemens

Точность, которая не нуждается в старте

Каждый раз при включении машины инкрементальный энкодер начинает с нуля и работает до достижения известной опорной точки. Это рутина, которая отнимает время, увеличивает циклы износа и иногда приводит к ошибкам при поиске нуля, когда что-то идет не так в середине цикла.

Siemens 6FX2001-5SS12 использует другой подход. Будучи однооборотным абсолютным энкодером, он выдает уникальный код положения для каждого углового положения в полном диапазоне 360° — сразу после подачи питания. Нет необходимости в пусковом цикле. Нет потери данных о положении. Система управления мгновенно точно знает, где находится ось.

Технические характеристики

13-битное разрешение — что это означает на практике в цеху

Тринадцать бит означают 8192 дискретных положения на оборот. Другими словами, энкодер разрешает угловое движение до примерно 0,044° на шаг. В сочетании с механической точностью ±27 угловых секунд — всего ±0,0074° — такой уровень точности хорошо подходит для требовательных задач управления движением, где повторяемость положения напрямую влияет на качество детали.

Для справки: при радиусе 100 мм ±27 угловых секунд соответствуют линейной неопределенности положения примерно ±0,013 мм. Это тот уровень допуска, который важен при контурной обработке на станках, управлении шарнирами роботов и оборудовании для точной сборки.

Интерфейс SSI — надежный, детерминированный, устойчивый к помехам

Синхронный последовательный интерфейс (SSI) десятилетиями является рабочим инструментом в промышленном определении положения, и не зря. Он использует дифференциальную передачу сигнала, что обеспечивает высокую устойчивость к электрическим помехам в средах с частотно-регулируемыми приводами, большими двигателями или другими источниками электромагнитных помех поблизости.

SSI также детерминирован: контроллер инициирует передачу данных с помощью последовательности тактовых импульсов, а энкодер отвечает своим словом положения в фиксированное, предсказуемое время. Нет задержек арбитража шины, нет обработки коллизий — только чистые, синхронизированные с тактовой частотой данные о положении по запросу. Для критически важных по времени циклов управления движением такая предсказуемость так же ценна, как и сама точность.

Разработан для работы в системах автоматизации Siemens

6FX2001-5SS12 — это не просто универсальный SSI-энкодер, а компонент управления движением Siemens, прошедший системное тестирование и сертифицированный для прямой интеграции с:

• SINUMERIK системы ЧПУ (включая 840D sl и связанные платформы)
• SINAMICS системы приводов (подключаются через модули датчиков SMC или SME)
• SIMOTION системы управления движением
• SIMATIC программируемые логические контроллеры с технологическими модулями

Это имеет значение на практике. Компоненты, прошедшие системное тестирование, устраняют догадки при настройке параметров, распиновке разъемов и синхронизации сигналов. Когда требуется ввод в эксплуатацию или устранение неполадок, цепочка документации Siemens охватывает этот энкодер как часть экосистемы, а не как внешнее устройство стороннего производителя.

IP67 и -40°C: Серьезные экологические рейтинги

Рейтинг IP67 подтверждает защиту от полного временного погружения в воду — гораздо больше, чем требуется большинству станков или сборочных сред. Попадание пыли полностью исключено. Для применений вблизи моечных станций или станций охлаждения этот рейтинг обеспечивает реальный запас, а не просто галочку в чек-листе.

Предел рабочей температуры -40°C является столь же примечательным. Большинство промышленных энкодеров имеют нижний предел -10°C или -20°C. 6FX2001-5SS12 подходит для сред с низкими температурами хранения, наружных установок в холодных климатических условиях или для применений, где машина остается в неотапливаемом помещении на ночь перед утренней сменой.

Фланец с зажимной муфтой, осевой M23 — особенности установки

Конструкция фланца с зажимной муфтой обеспечивает надежное осевое крепление к валу без необходимости точной посадки в отверстии — воротник фланца механически захватывает вал после затяжки. В сочетании с 10-мм сплошным валом и осевой ориентацией разъема M23, установочное пространство компактно, а кабель выходит чисто вдоль оси вала, снижая риск запутывания кабеля в ограниченном пространстве.

Разъем M23 является стандартным промышленным круглым разъемом, широко используемым в продуктах Siemens для энкодеров, поэтому существующие кабельные сборки из совместимых систем часто могут быть повторно использованы.

Часто задаваемые вопросы

В1: Требуется ли 6FX2001-5SS12 выполнять пусковой цикл поиска нуля после включения питания?

Нет. Будучи абсолютным энкодером, он выдает уникальное значение положения для каждого угла поворота вала с момента подачи питания. Система управления немедленно получает текущее положение — цикл поиска нуля не требуется.

В2: Как этот энкодер подключается к системе приводов SINAMICS?

6FX2001-5SS12 подключается к приводам SINAMICS через модуль датчика SINAMICS — вариант SMC (в шкафу) или SME (на двигателе), в зависимости от топологии вашего привода. Модуль датчика обрабатывает протокол SSI и представляет данные о положении внутреннему контроллеру положения привода.

В3: В чем разница между 6FX2001-5SS12 и 6FX2001-5QS12?

Оба являются 13-битными однооборотными абсолютными SSI-энкодерами с одинаковыми электрическими характеристиками. Ключевое физическое отличие — ориентация разъема: 6FX2001-5SS12 имеет осевой разъем с фланцем (кабель выходит вдоль оси вала), в то время как 6FX2001-5QS12 имеет радиальный разъем с фланцем (кабель выходит перпендикулярно валу). Выбор зависит от геометрии установки и ограничений прокладки кабеля.

В4: Совместим ли этот энкодер со сторонними SSI-контроллерами или только с системами Siemens?

Сам протокол SSI является открытым промышленным стандартом, поэтому 6FX2001-5SS12 может взаимодействовать с любым SSI-совместимым контроллером при условии соблюдения требований к тактовой частоте, длине слова данных и напряжению питания. Тем не менее, он специально разработан, протестирован и документирован как часть экосистемы автоматизации Siemens, поэтому нативная интеграция с платформами SINUMERIK, SINAMICS и SIMOTION всегда будет самым простым путем.

В5: Какова максимальная длина кабеля, поддерживаемая SSI при таком разрешении?

Длина кабеля SSI зависит от тактовой частоты — более низкие тактовые частоты позволяют использовать более длинные кабели. При типичных тактовых частотах SSI, используемых с 13-битными энкодерами (около 100–200 кГц), при использовании соответствующего экранированного кабеля обычно можно достичь длины кабеля до 100 метров. Для точных рекомендаций обратитесь к документации модуля датчика SINAMICS, относящейся к вашей установке.
