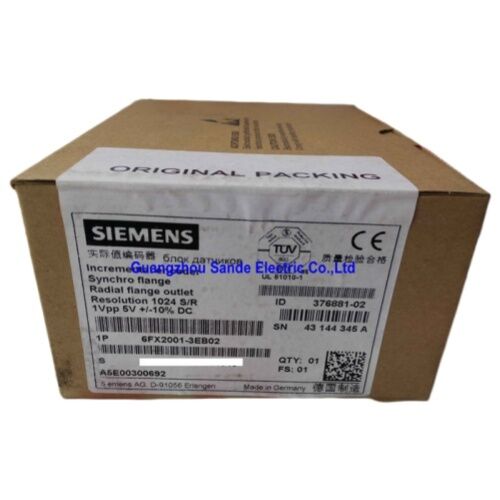

Инкрементальный энкодер Siemens 6FX2001-3EB02 — прецизионная синусоидальная обратная связь для промышленного управления движением

Когда вашему станку с ЧПУ или сервоприводу требуется обратная связь, которой можно доверять, Siemens 6FX2001-3EB02 обеспечит ее. Этот оптоэлектронный вращающийся энкодер сочетает в себе чистый синусоидальный выход 1 Vpp с1024 импульсами на оборот, что делает его предпочтительным выбором для инженеров, работающих с платформами SINUMERIK, SINAMICS, SIMOTION или SIMATIC.

Что выделяет этот энкодер

По сути, 6FX2001-3EB02 использует оптоэлектронное сканирование индексирующего диска — светодиод освещает рисунок линий диска, а фотоэлектронные элементы улавливают возникающие переходы свет-темнота. Результат: два синусоидальных сигнала дорожки (A и B), смещенных на 90°, плюс опорный импульс (R), подаваемые на последующую электронику с уровнем сигнала1 Vpp sin/cos.

Этот аналоговый синусоидальный интерфейс является настоящим отличием. В отличие от стандартных энкодеров TTL, которые выдают цифровые прямоугольные импульсы, сигнал 1 Vpp несет интерполируемые данные формы волны — это означает, что система управления может математически разделить каждый период на сотни субсчетчиков, значительно увеличивая эффективное разрешение за пределы базовых 1024 линий.

Технические характеристики вкратце

Создан для экосистем управления движением Siemens

Этот энкодер — не просто универсальный датчик, апротестированный в системе, сертифицированный компонент, оптимизированный для всего семейства автоматизации Siemens:

• SINUMERIK Системы ЧПУ (фрезерование, токарная обработка, шлифование)
• SINAMICS Сервоприводы и векторные приводы
• SIMOTION Контроллеры движения
• SIMATIC Программируемые логические системы

Сопряжение его с приводами Siemens SIMODRIVE или SINAMICS, которые нативно обрабатывают дифференциальный сигнал 1 Vpp, означает отсутствие дополнительного оборудования для кондиционирования — чистый, проверенный путь сигнала от вала к контроллеру.

Где применяется этот энкодер

Везде, где точное угловое положение или скорость обратной связи являются обязательными, 6FX2001-3EB02 подходит идеально:

• Многоосевые обрабатывающие центры с ЧПУ — отслеживание шпинделя и линейных осей в реальном времени
• Автоматизированные сборочные линии — синхронизация конвейерного и роботизированного движения
• Печатное и упаковочное оборудование — точная регистрация при высокоскоростной обработке рулонных материалов
• Прессы для формовки металла — надежная обратная связь по положению хода при постоянной вибрации

Конструкция синхронного фланца обеспечивает чистый и повторяемый монтаж на валу, а радиальная ориентация разъема обеспечивает гибкость прокладки кабеля в ограниченном пространстве.

Примечание о заказе и совместимости

6FX2001-3EB02 относится к более широкому семейству инкрементальных энкодеров Siemens 6FX2001, которое охватывает различные выходные интерфейсы — 1 Vpp sin/cos, RS 422/TTL и HTL — с различными разрешениями. Если ваш контроллер привода требует цифрового выхода TTL/RS 422 вместо аналогового формата sin/cos, вариант6FX2001-2EB02 предлагает ту же механическую форму с другим электрическим интерфейсом.

FAQ

В1: Чем выход 1 Vpp sin/cos отличается от стандартного энкодера TTL?

Синусоидальный сигнал позволяет контроллеру привода интерполировать в каждом цикле импульса, обеспечивая гораздо более высокое эффективное разрешение, чем исходные 1024 линии. Энкодеры TTL выдают дискретные импульсы без данных субпериода — их проще подключать, но без запаса для интерполяции.

В2: Для каких платформ Siemens сертифицирован этот энкодер?

Он имеет сертификацию системы для систем ЧПУ SINUMERIK, приводов SINAMICS, контроллеров движения SIMOTION и систем SIMATIC. Он также широко используется с устаревшими приводами SIMODRIVE 611. Всегда проверяйте, принимает ли порт обратной связи вашего привода аналоговый вход 1 Vpp sin/cos перед установкой.

В3: Будет ли этот энкодер работать со сторонними сервоприводами?

Да — любой привод или контроллер, оснащенный дифференциальным входом 1 Vpp sin/cos, может работать с 6FX2001-3EB02. Этот интерфейс широко используется на европейских и азиатских промышленных сервоплатформах. Проверьте спецификации входа энкодера вашего конкретного контроллера, чтобы подтвердить совместимость.

В4: Как далеко может проходить кабель энкодера от энкодера до привода?

Техническая документация Siemens указывает максимальную длину кабеля150 метров для интерфейса 1 Vpp sin/cos. Для лучшей целостности сигнала на более длинных участках используйте экранированный витой кабель энкодера с надлежащим заземлением на обоих концах.

В5: Каковы требования к механическому монтажу?

6FX2001-3EB02 используетсинхронный фланец для прямого монтажа на вал или шпиндель двигателя, принимая вал диаметром6 мм. Радиальный разъем на фланце обеспечивает компактный выход кабеля — полезно, когда пространство для установки ограничено.

Номер детали: 6FX2001-3EB02 | Производитель: Siemens AG | Серия: SIMODRIVE / Энкодеры управления движением | Интерфейс: Sin/Cos 1 Vpp | Разрешение: 1024 P/R
