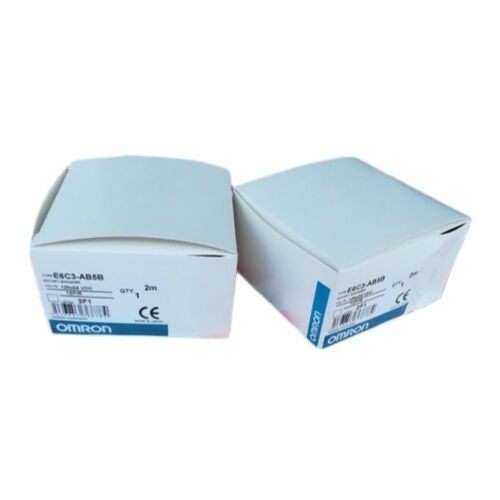

OMRON E6C3-AB5B 12P/R Ротационный кодировщик

Абсолютный выход BCD. Открытый коллектор PNP. 12 позиций/взрыв. 50 мм корпус. IP65. 1224 VDC.

Положение, которое никогда не нуждается в восстановлении

Есть практическая разница между датчиком позиции, который подсчитывает импульсы, и тем, который всегда знает, где он.но зависит от эталонного запуска каждый раз, когда система запускаетсяАбсолютные кодеры содержат уникальный код для каждого положения вала, независимо от истории питания.прочный абсолютный вращающийся кодер, который выводит текущее угловое положение вала, применяется мгновенная мощность, без последовательности инициализации, без цикла ориентации, без ожидания.

Этот кодер, входящий в серию OMRON E6C3-A, встроен в компактный корпус из алюминия диаметром 50 мм с герметичной конструкцией подшипника, имеющий рейтинг IP65 для защиты от пыли и воды низкого давления.Его разрешение 12 позиций на обороты и выход BCD делают его особенно подходящим для приложений, где приемный контроллер , позиционирующий прибор или дисплей подсчета должен читать положение непосредственно в десятичном коде без сложного бинарного преобразования в программном обеспечении.

Технические спецификации

Выход BCD: данные о готовом положении с десятичным знаком

Большинство абсолютных кодеров в линейке E6C3-A используют код серого или двоичный вывод, оба эффективные,но оба требуют, чтобы принимающая система интерпретировала бинарно-взвешенные битовые шаблоны и преобразовывала их в значения позицийВыход BCD использует другой подход: каждая группа из 4 выходных бит кодирует одну десятичную цифру напрямую.

При 12 позициях на оборот, выход E6C3-AB5B в любом положении вала напрямую соответствует десятичному номеру позиции от 0 до 11 выражаемого в BCD.,Выход читает BCD представление 7. Когда он сидит на позиции 11, выход читает BCD 11. Не требуется математика преобразования на конце контроллера.

Это имеет значение в приложениях, где приемный ПЛК обрабатывает значение положения в виде десятичного числа, где цифровой дисплей показывает выход необработанного положения,или если в конструкции системы используются непосредственно человечески читаемые коды позицийBCD упрощает логику интерфейса и уменьшает затраты на программное обеспечение, необходимое для интерпретации данных о положении от кодера.

Выход PNP: текущее снабжение стандартными входами ПЛК

"Б" в E6C3-AB5B определяет конфигурацию выхода PNP. В режиме PNP выходные транзисторы источника тока выходов тянут к положительному источнику питания, когда он активен.Это естественный компаньон для NPN (погружения) цифровых входов, найденных на большинстве ПЛК OMRON и многих других семейств ПЛК, где ввод требует источника тока для регистрации высокого состояния.

Для приложений, где контроллер использует входные данные PNP (часто используемые в европейских установках станков-инструментов и упаковочной промышленности), соответствующий вариант E6C3-Кондиционер5B предоставляет выходы NPN (погружение). Всегда подтверждайте конфигурацию входа приемного контроллера перед указанием типа выхода.

12 позиций: правильная гранулированность для обнаружения грубых углов

12 позиций в обороте означает одну позицию каждые 30°. это именно то разрешение, которое нужно для приложений, где значимые состояния дискретны12-позиционный циферблат, механизм подачи с 12 определенными положениями или любой угловой задачей управления, где 30° шаги являются естественной единицей движения.

Разрешение 12 P/R помещает этот кодер в другую категорию от моделей с более высоким разрешением (256, 360, 1024 P/R), которые предназначены для гладкого контроля угла или точности камеры.E6C3-AB5B 12P / R построен для подтверждения грубого абсолютного положения где вам нужно знать, какая из 12 станций активна, а не интерполированный угол, и его выход BCD идеально соответствует этому случаю использования, поскольку каждая из 12 позиций отображается непосредственно в десятичном значении BCD.

IP65 и прочная конструкция: построена для реальной среды

Серия E6C3-A получает свое "прочное" обозначение от сочетания строительства жилья и экологических оценок.Особняк из алюминиевого сплава обеспечивает механическую жесткость и тепловую стабильность в диапазоне температуры работы от ¥10°C до +70°C. вал из нержавеющей стали SUS303 устойчив к легкой коррозии от промышленной атмосферы.и водяные брызги от достижения оптического диска и электроники.

Максимальная радиальная нагрузка 80 Н значительно выше, чем у более легких кодеров 50 мм, что важно, когда приводные ремни или устройства сцепления генерируют радиальные силы на вале.Максимальная скорость в 000 оборотов в минуту охватывает большинство приложений ротационного индексации и набора с значительным отрывом.

Для наружных установок или непосредственного воздействия стирки, рейтинг IP65 серии E6C3-A охватывает струи воды, но не погружение.

Типичные области применения

E6C3-AB5B 12P/R лучше всего подходит для обнаружения грубого абсолютного положения, вывода, совместимого с десятичным знаком, и прочной конструкции:

• Сдвижные индексационные таблицы- подтверждение того, какая станция расположена под процессом
• Определение позиции нажатия и ручки∆ считывание выбранного положения на ручном регулировочном циферблате машины
• Системы позиционирования камерыВвод положения для H8PS OMRON и аналогичных контроллеров позиционирования камеры
• Машины для упаковки и наполнения- обнаружение того, в каком из нескольких вращающихся положений находится башня или звездное колесо
• Индексация конвейераАбсолютное подтверждение каждой позиции остановки без циклов ориентации
• Общее распознавание позиции с помощью ПЛКВ любом месте, где требуется значение позиции в форме, которую ПЛК может прочитать непосредственно как десятичное целое число

Часто задаваемые вопросы

Вопрос 1: Почему вы выбрали 12 P/R по сравнению с вариантами с более высоким разрешением в одной и той же серии?

Для приложений с 12 определёнными позициями остановкиБашни 12 P/R кодер отображает каждое физическое положение в точности в одном положении кодера, упрощая как механическую конструкцию, так и логику ПЛК.и не требуется фильтрации или окна в программном обеспечении, чтобы решить, является ли слегка отклоненное от центра положение "позиция 7" или нетМодели с более высоким разрешением имеют смысл для непрерывного мониторинга угла; модель 12 P/R имеет смысл для дискретного подтверждения положения.

Вопрос 2: Может ли этот кодер быть подключен непосредственно к цифровым входам OMRON SYSMAC PLC?

Да, для вариантов ПЛК с модулями ввода NPN, совместимыми с устройствами вывода PNP. Источники тока E6C3-AB5B от положительной рельсы питания,который напрямую совпадает с погружением входных каналов на CJ OMRON, CS, CP и CQM серии ПЛК. Количество необходимых входных точек ПЛК равно количеству активных выходных бит для разрешения для кодера BCD 12 P/R,Вам нужно как минимум 4 точки ввода для захвата полной цифры BCD.

Вопрос 3: В чем разница между E6C3-AB5B и E6C3-AC5B при 12 P/R?

Единственное отличие заключается в полярности выходного транзистора. AB5B использует выходы PNP (источники), AC5B использует выходы NPN (погружение).и кабельные варианты идентичны. Выберите AB5B для контроллеров с входами NPN (погружение); выберите AC5B для контроллеров с входами PNP (погружение).

Вопрос 4: Сохраняет ли E6C3-AB5B свой показатель положения при отключении питания?

Да, потому что это абсолютный кодер, выходный код определяется физическим положением оптического диска, он отражает местонахождение вала, а не местонахождение счетчика.Выключить питание, поворачивать вал в любом месте в пределах 12 позиций, восстанавливать питание: кодер немедленно выводит правильный код BCD для нового положения вала без какой-либо последовательности инициализации.

Вопрос 5: Что происходит с выходом, если вал вращается за пределы 12 позиций? Может ли он справляться с непрерывным многоразовым вращением?

E6C3-AB5B является одноразовым абсолютным кодером. 12 позиций охватывают один полный оборот (0 до 11, каждая 30°).Выход просто завершается на позиции 11 с последующей позицией 0 на следующем этапе.Если приложение требует отслеживания нескольких оборотов,необходим абсолютный кодер с несколькими поворотами (например, E6C3-AB5B, проходящий через трансмиссию до блока с возможностью нескольких поворотов) или комбинация этого кодера с отдельной логикой подсчета оборотов;.
