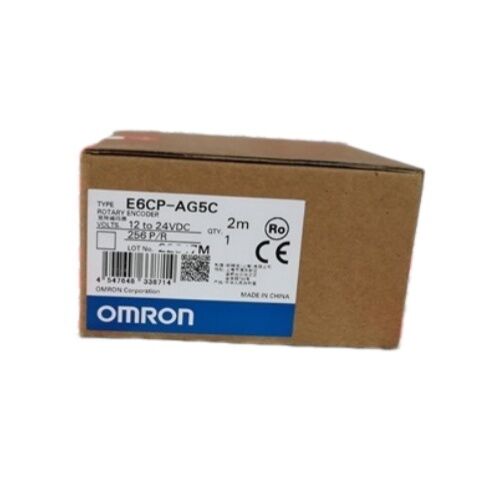

OMRON E6CP-AG5C Ротационный кодер

Абсолютный 8-битный серый код 256 PPR 50 мм корпус 1224 VDC H8PS Камера позиционирующий совместим

Управление углом, которое начинается с того места, где вы находитесь

Инкрементальные кодеры подсчитывают импульсы от точки отсчета, абсолютные кодеры просто говорят вам, где вы находитесь, это различие имеет значение каждый раз, когда машина запускается, восстанавливается после остановки,или возобновляется после запланированного отключения E6CP-AG5C выдает уникальный код углового положения с самого первого момента, когда он получает питание, без цикла ориентации, без ссылки, без ожидания.

Часть серии OMRON E6CP-A, этот компактный абсолютный вращающийся кодер обеспечивает 8-разрядный вывод кода Gray на 256 позиций в оборотеи наблюдения за угловым положением по всему спектру задач общей промышленной автоматизацииЕго легкий корпус ABS, диаметром 50 мм,и непосредственная совместимость с ОМРОН H8PS Cam Positioner сделали его стандартным эталоном в автоматических панелей управления и систем автоматического времени в течение многих лет.

Технические спецификации

Выход серых кодов: точность без ошибок

Стандартный двоичный выход меняет несколько бит одновременно при определенных переходах счисления, создавая короткие окна, где выход может быть неправильно прочитан.Серый код устраняет это, гарантируя только одно битовое изменение на любом шаге, независимо от того, через какое положение проходит кодер..

Для угловых приложений автоматического регулирования и управления винтами это свойство однобитного изменения напрямую снижает риск ложных показаний положения, которые могут вызвать неправильную работу машины.8-разрядный вывод E6CP-AG5C Gray дает 256 однозначных, последовательные угловые положения на протяжении одного полного вращения, каждый с уникальным кодом, который не может быть сбит с рук соседних во время нормальной работы.

Оптическая система: без щетки, меньше ошибок

Старые датчики угловой позиции использовали контакты щетки - механические элементы, которые изнашиваются, генерируют электрический шум и производят вариации выхода по мере того, как их контактное сопротивление изменяется с температурой. The E6CP-AG5C uses an optical sensing system that eliminates brush noise entirely and keeps output accuracy stable across its full –10°C to +55°C operating temperature range without requiring temperature compensation.

Это имеет значение в условиях, когда датчик находится рядом с источниками тепла, испытывает широкие ежедневные колебания температуры или работает непрерывно.Оптическая система без щетки также не имеет изношенных контактных частей на пути сигнала, что напрямую влияет на срок службы в приложениях с высоким циклом.

H8PS Cam Positioner: предназначенное для этого соединение

H8PS от OMRON - это специальный контроллер позиционирования камеры, устройство, которое контролирует выходное угловое положение кодера и запускает выходы в точно определенных угловых позициях.репликации функции механического барабана с винтами в полностью программируемом, легко реконфигурируемой формы.

E6CP-AG5C специально перечислен OMRON как кодер для использования с H8PS, и вариант -C суффикса этого кодера включает в себя разъем, специально разработанный для прямого интерфейса H8PS.Комбинация определяет время работы различных автоматических машин с высокой точностью, according to OMRON's official product documentation — covering applications from packaging machinery cycle control to press and stamping timing to any process where multiple output events need to occur at defined angular positions within a rotation cycle.

Для систем, не использующих H8PS, стандартный E6CP-AG5C (предварительно проводный кабель, без разъема) подключается к любому контроллеру, способному читать 8-разрядный параллельный код серого цвета на выходах открытого коллектора.

Цвет провода и назначение выхода

E6CP-AG5C использует цветокодированный предварительно проводный кабель с следующим назначением вывода по официальному листу данных OMRON:

Важно:Допустить, по крайней мере, 1 секунду после включения, прежде чем прочитать выход кодера.

Где используется этот кодер

Сочетание абсолютной выходной мощности E6CP-AG5C, компактного корпуса 50 мм и простого параллельного интерфейса кода Gray подходит для широкого спектра задач по обнаружению углового положения:

• Системы позиционирования камеры√ соединен непосредственно с OMRON H8PS для программируемого управления временем машины
• Машины для упаковки- регистрация пленки, расположение этикетки, время заполнения относительно угла контейнера
• Индексные и вращающие столы- подтверждение абсолютной позиции на каждой индексной станции
• Прессовое и штамповое оборудование∆ мониторинг положения барабана и запуск выхода под определенным углом
• Системы конвейерного временного регулированияУгловое положение приводов для синхронизации цикла
• Управление углом общего назначенияВ случае, когда для применения достаточно абсолютного положения отсчета в 256 шагов

Часто задаваемые вопросы

Вопрос 1: В чем разница между E6CP-AG5C и E6CP-AG5C-C?

Основной кодер идентичен, тот же 8-битный вывод кода Gray, те же электрические спецификации, тот же корпус 50 мм.Суффикс -C обозначает версию с коннектором, специально разработанную для прямого подключения к ОМРОН H8PS Cam Positioner. Стандартный E6CP-AG5C имеет летящие провода (голые концы провода), подходящие для общей проводки к любому совместимому контроллеру. Выберите на основе того, подключаетесь ли вы к H8PS или подключаетесь к пользовательскому интерфейсу.

Вопрос 2: Может ли этот кодер сохранить свой позиционный чтение после отключения питания?

Да, потому что это абсолютный кодер, E6CP-AG5C выводит уникальный код для каждого угла вала на основе внутреннего оптического диска.и никаких сохраненных данных, чтобы потерять. Удалить питание, повернуть вал в любое положение, восстановить питание: кодер немедленно выводит правильный код серого для того, где вал сейчас находится, без необходимости каких-либо последовательности инициализации.

Вопрос 3: Почему максимальная скорость вращения составляет только 1000 оборотов в минуту?

Предел 1000 оборотов в минуту отражает сочетание 8-битного параллельного выхода и максимальной частоты переключения 5 кГц открытых выходов коллектора.выходной переход происходит примерно на 4Для более высокоскоростных приложений OMRON предлагает другие семейства кодеров с дополнительным высокоскоростным выходом.Для применения в области позиционирования подшипников и механического тайминга E6CP-AG5C предназначен для:, скорости вращения редко приближаются к 1000 оборотов в минуту.

Вопрос 4: Подходит ли E6CP-AG5C для использования в среде с режущей жидкостью или промывкой?

Степень защиты IP50 обеспечивает защиту от попадания пыли только, но не обеспечивает защиты от воды.или установка на открытом воздухе без дополнительной механической защитыДля применений, требующих водостойкости, серия OMRON E6C3-A (IP65) является подходящей альтернативой.E6CP-AG5C предназначен для установки на панели управления или защищенных позиций машины, где брызги и влага не являются факторами.

Q5: Сколько выходной проводов нужно подключить к приемному контроллеру?

E6CP-AG5C имеет 8 проводов вывода сигнала (один на бит, для 8-битного параллельного вывода) плюс два провода питания (снабжение и общий), что дает 10 проводов в общей сложности.Принимающий контроллер или PLC нуждается в 8 цифровых входных каналов, способных читать открытый коллектор (NPNЕсли требуется меньше битов, например, только 4 бита для разрешения 16 позиций, выходы нижнего порядка могут быть просто оставлены без соединения.и подключенные биты по-прежнему будут предоставлять действительный вывод кода серого для подключенных каналов.
