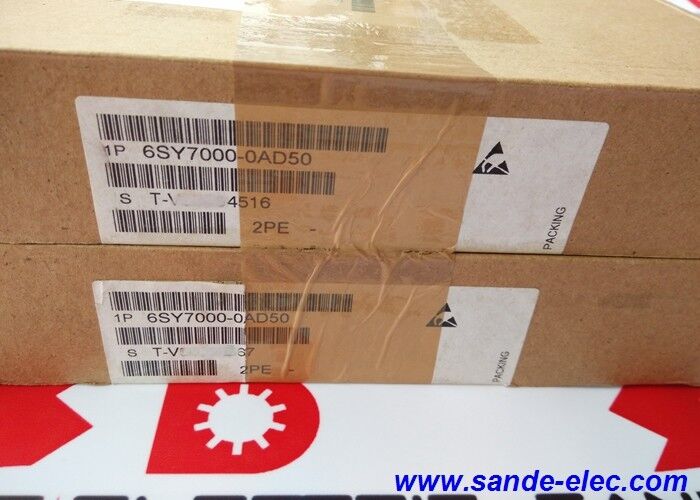

Новый IGBT-модуль Siemens 6SY7000-0AD50 в коробке 6SY70000AD50

6SY7000-0AD50∙∙ Siemens SIMOVERT MASTERDRIVES IGBT модуль FZ1800R16KF4 / 1800A / 1600V / генератор боковой инвертор

FZ1800R16KF4 IGBT в центре 6SY7000-0AD50

6SY7000-0AD50 - это обозначение запасной части Siemens для модуля IGBT Infineon FZ1800R16KF4, установленного в крупных системах привода SIMOVERT MASTERDRIVES.FZ1800R16KF4 представляет собой модуль IGBT формата Infineon EconoPACK+:

Обозначение FZ:"FZ" обозначает корпус Infineon EconoPACK + с технологией контактного пресса и интегрированными диодами с свободным колесом

1800A коллекторный ток:Модуль имеет возможность непрерывного тока при номинальной температуре.это один из самых мощных стандартных модулей IGBT в формате EconoPACK+ пригодный для самых мощных классов установок SIMOVERT MASTERDRIVES.

Блокировочное напряжение 1600 В:напряжение отключения коллектора-эмиттера превышает 1600 V обеспечивая 2 × необходимый марж безопасности над ~ 800 V постоянной шиной стандартной системы привода 480 V переменного тока,и охватывающие более высокие напряжения постоянного тока в установках питания переменного тока 660 ∼ 690 В.

Основные характеристики

Серия 6SY7000 SIMOVERT MASTERDRIVES IGBT запасные части

Серия каталогов 6SY7000 - это ассортимент запасных частей Siemens для IGBT и силовых полупроводниковых модулей, используемых внутри приводов шасси SIMOVERT MASTERDRIVES.Префикс 6SY обозначает их как запасные части SIMOVERT, не являющиеся автономными модулями IGBT для распространения на общем рынке, но устройства, предварительно сконфигурированные, испытанные и каталогизированные для конкретных мест установки MASTERDRIVES:

Конкретное расположение:Каждый номер детали 6SY7000 соответствует определенному положению в пределах конкретного шасси привода MASTERDRIVES сторону генератора, сторону линии или конкретное положение фазы в пределах моста инвертора.

Предварительно согласованные спецификации:Siemens гарантирует, что модуль FZ1800R16KF4 в 6SY7000-0AD50 отвечает термическому интерфейсу,и требований к приводу порта для шасси MASTERDRIVES, в которое он встраивается, исключая неопределенность совместимости по сравнению с поиском общего FZ1800R16KF4 из каталога Infineon.

Приложения

На 1800A / 1600V, 6SY7000-0AD50 обслуживает крупнейшие промышленные приложения привода:

Прокатные станки для сталелитейной промышленности:Главный привод и вспомогательные приводы для горячей и холодной прокатки с пиковыми токами двигателя в диапазоне килоамперов во время прокатки и регулирования напряжения.

Машины для бумаги и картона:Крупные бумажные машины с основными приводами, требующими плавного регулирования переменной скорости двигателей в классе многомегаватт.

Горные подъемники:Оборудование для подъема глубинных шахт ∙ большие двигатели, высокий крутящий момент, регенеративная работа при опускании и сложные рабочие циклы.

Преобразователи ветровых турбин:Grid-side and generator-side inverter stages in multi-megawatt wind turbine power converters — where the 1600V blocking voltage accommodates higher DC link voltages used in high-voltage converter designs

Частые вопросы

Вопрос 1: В чем разница между 6SY7000-0AD50 (1800A) и 6SY7000-0AC37 (1200A) в той же системе MASTERDRIVES?

6SY7000-0AD50 (FZ1800R16KF4, 1800A) - генератор/моторный модуль инвертора в конфигурации MASTERDRIVES с наибольшей мощностью.1200A) - это модуль линии/поставки в регенеративных системах MASTERDRIVES. Страна генератора, как правило, несет более высокий пиковый ток, чем сторона линии во время перегрузки двигателя, следовательно, более высокий рейтинг 1800A для положения на стороне генератора.

Вопрос 2: Можно ли заменить 6SY7000-0AD50 на FZ1800R16KF4, поставленный непосредственно от Infineon?

Технически 6SY7000-0AD50 использует Infineon FZ1800R16KF4 в качестве основного IGBT-устройства.Модули серии Siemens 6SY7000 предварительно проверяются и каталогизируются для конкретного места установки MASTERDRIVESДля гарантийных и сервисных целей SIMOVERT MASTERDRIVES, использование каталога Siemens 6SY7000-0AD50 является правильным подходом.Прямая замена Infineon FZ1800R16KF4 технически возможна для опытных инженеров по техническому обслуживанию приводов, которые могут проверить тепловой интерфейс и совместимость монтажа.

Вопрос 3: Какие меры предосторожности применяются при замене 6SY7000-0AD50 в шасси MASTERDRIVES?

The SIMOVERT MASTERDRIVES DC bus at 1600V class retains hazardous voltage after mains isolation — follow the MASTERDRIVES maintenance manual's full discharge procedure and verify DC bus voltage is below 50V before accessing power stage componentsПри мощности 1800 А эти модули физически большие и тяжелые ∙ требуются обе руки и соответствующие меры предосторожности ESD.Следует соблюдать документированные спецификации крутящего момента Siemens для винтов для установки модулей.

Вопрос 4: Какие симптомы указывают на сбой IGBT-модуля 6SY7000-0AD50 в установке MASTERDRIVES?

Неисправности IGBT на стороне генератора обычно генерируют аппаратные сигналы F030, указывающие на перенапряжение, короткое замыкание или дезатурацию энергомодуля, появляющиеся во время включения привода или под нагрузкой.Специфические коды сигнализации относятся к затронутой фазе мостовой инвертора. Различить с ошибками на панели управления (которые производят ошибки параметров или связи) и с ошибками двигателя (которые производят асимметричные модели тока).Подтвердить с помощью измерения сопротивления IGBT-соединений с разряженной магистралью постоянного тока.

Q5: Какова спецификация монтажа и теплового интерфейса для 6SY7000-0AD50?

Модули FZ1800R16KF4 EconoPACK+ требуют плоского,Чистая поверхность теплоотвода с соответствующим тепловым соединением интерфейса (тепловой жиром или подушкой) и крутящим моментом установки в соответствии со спецификацией таблицы данных Infineon FZ1800R16KF4. Inadequate contact pressure or contaminated thermal interface significantly increases junction temperature under the same power dissipation — reducing module reliability and potentially causing premature failureСледуйте руководству по техническому обслуживанию шасси MASTERDRIVES для определения конкретного крутящего момента и спецификации теплового соединения.
